Реферат



«Ъ !

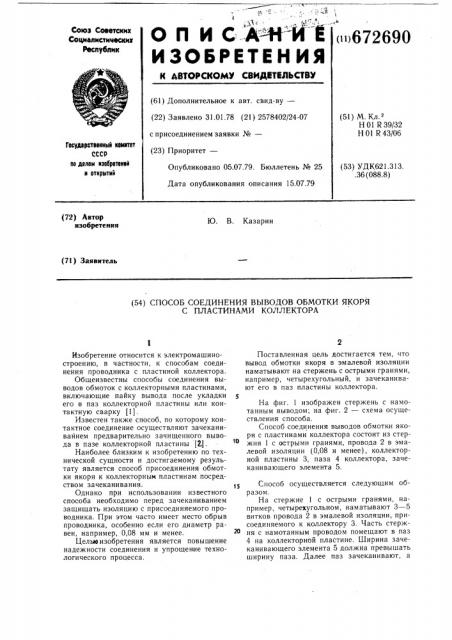

«,»,„О П И С..А-"Н 1Ф Й

ИЗОБРЕТЕН ИЯ

Союз Советских

Социалистических

Реслублик

<»>672690

К АВТОРСКОМУ СВИДИТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 31.01.78 (21) 2578402/24-07 с присоединением заявки №вЂ” (23) Приоритет— (51) М. Кл 2

Н 01 R39/32

Н 01 R 43/06

Государственный комитет

СССР по делам иэоорвтвний и открытий

Опубликовано 05.07.79. Бюллетень № 25

Дата опубликования описания 15.07.79 (53) УДК621.313..36 (088.8) (72) Автор изобретения

Ю. В. Казарин (71) Заявитель (54) СПОСОБ СОЕДИНЕНИЯ ВЫВОДОВ ОБМОТКИ ЯКОРЯ

С ПЛАСТИНАМИ КОЛЛЕКТОРА

Изобретение относится к электромашиностроению, в частности, к способам соединения проводника с пластиной коллектора.

Общеизвестны способы соединения выводов обмоток с коллекторными пластинами, включающие пайку вывода после укладки

его в паз коллекторной пластины или контактную сварку (1).

Известен также способ, по которому контактное соединение осуществляют зачеканивайием предварительно зачищенного вывода в пазе коллекторной пластины (2).

Наиболее близким к изобретению по технической сущности и достигаемому результату является способ присоединения обмотки якоря к коллекторным пластинам посредством зачеканивания.

Однако при использовании известного способа необходимо перед зачеканиванием защищать изоляцию с присоединяемого проводника. При этом часто имеет место обрыв проводника, особенно если его диаметр равен, например, 0,08 мм и менее.

Целью изобретения является повышение надежности соединения и упрощение технологического процесса.

Поставленная цель достигается тем, что вывод обмотки якоря в эмалевой изоляции наматывают на стержень с острыми гранями, например, четырехугольный, и зачеканивают его в паз пластины коллектора.

На фиг. 1 изображен стержень с намотанным выводом; на фиг. 2 — схема осуществления способа.

Способ соединения выводов обмотки якоря с пластинами коллектора состоит из стержня 1 с острыми гранями, провода 2 в эмалевой изоляции (0,08 и менее), коллекторной пластины 3, паза 4 коллектора, зачеканивающего элемента 5.

Способ осуществляется следующим образом.

На стержне 1 с острыми гранями, например, четырехугольном, наматывают 3 — 5 витков провода 2 в эмалевой изоляции, присоединяемого к коллектору 3. Часть стержня с намотанным проводом помещают в паз

4 на коллекторной пластине. Ширина зачеканивающего элемента 5 должна превышать ширину паза. Далее паз зачеканивают, а

672690

Составитель В. Чернова

Редактор В. Большакова Техред О. Луговая Корректор М. Пожо

Заказ 3902/52 Тираж 922 Подписное

ЦН И И П И Государственного комитета СССР но делам изобретений и открытий

113035, Москва, )К вЂ” 35, Раушская наб., д. 4/5

Филиал П П П < Патент>, г. Ужгород, ул. Проектная, 4 выступающие после зачеканки участки стержня удаляют.

При зачеканивании острые кромки стержня продавливают изоляцию проводника и материал стержня вступает в контакт с материалом проводника и с материалом коллекторной пластины.

Таким образом, изобретение позволяет повысить надежность соединения, так как нарушается при зачеканивании окисная пленка контактирующих деталей, и упростить техпроцесс соединения выводов обмоток якоря с пластинами коллектора за счет исключения сложной операции зачистки эмалевой изоляции с тонких выводов обмотки якоря.

Формула изобретения

Способ соединения выводов обмотки якоря с пластинами коллектора посредством зачеканивания, отличающийся тем, что, с целью повышения надежности соединения и упрощения технологического процесса, про5 вод в эмалевои изоляции наматывают на стержень с острыми гранями, например, четырехугольный, который зачеканивают в паз пластины коллектора.

Источники информации, принятые во вни1о мание при экспертизе

1. Авторское свидетельство СССР № 299083, кл. Н 01 R 39/32, 1971.

2. Авторское свидетельство СССР № 477493, кл. Н 01 К 39/32, 1975.
