Способ получения сшитых этиленовых полимеризатов
Иллюстрации
Реферат

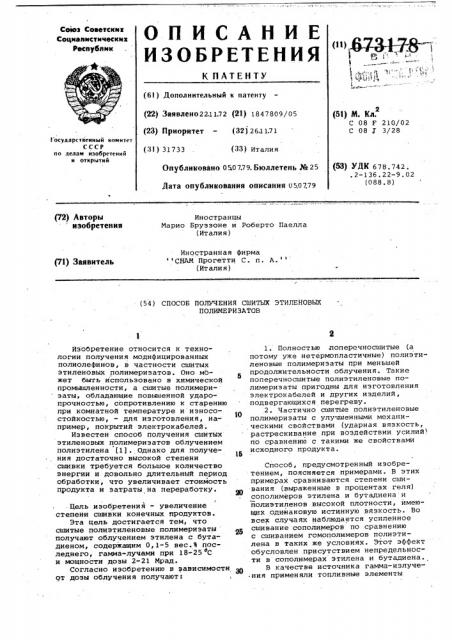

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К ПАТЕНТУ
Союз Советскнх
Соцналнстнчеекнх
Республик (61) Дополнительный к патенту (22) ЗаЯвлено22.11.72 (21) 1847809/05 (23) Приоритет - (32) 26.1 l..71 (51) М. Кл.
С 08 F 210/02
С 08 J 3/28
I îñóäàðñòâåìíûé комитет
СССР но делам изобретений н открытнй (33) Италия (31) 31733 (53) УЛК 678.742..2-136.22-9.02 (088.8) Опубликовано 0Ь0779. Бюллетень ¹ 25
Лата опубликования описания 050779 (72) Авторы изобретения
Иностранцы
Марио Бруззоне и Роберто Паелла (Италия) Иностранная фирма СНАМ Прогетти С. п. A. (Италия) (71) Заявитель (54 ) СПОСОБ ПОЛУЧЕНИЯ СШИТЫХ ЭТИЛЕ НОВЫХ
ПОЛИМЕРИЗАТОВ
Изобретение относится к технологии получения модифицированных полиолефинов, в частности сшитых этиленовых полимеризатов. Оно может быть использовано в химической промышленности, а сшитые полимери- заты, обладающие повышенной ударопрочностью, сопротивлению к старению при комнатной температуре и износостойкостью, - для изготовления, например, покрытий электрокабелей.
Известен способ получения сшитых этиленовых полимеризатов облучением полиэтилена (1), Однако для получения достаточно высокой степени сшивки требуется большое количество энергии и довольно длительный период обработки, что увеличивает стоимость продукта и затраты на переработку.
Цель изобретения — увеличение степени сшивки конечных продуктов.
Эта цель достигается тем, что сшитые полиэтиленовые полимеризаты получают облучением этилена с бутадиеном, содержащим 0,1-5 вес.Ф последнего, гамма-лучами при 18-25 С и мощности дозы 2-21 Мрад.
Согласно изобретению в зависимости от дозы облучения получают:
1. Полностью поперечносшитые (а потому уже нетермопластичные) полиэтиленовые полимеризаты при меньшей продолжительности облучения. Такие поперечносшитые полиэтиленовые полимеризаты пригодны для изготовления электрокабелей и других изделий, подвергающихся перегреву.
2. Частично сшитые полиэтиленовые полимеризаты с улучшенными механическими свойствами (ударная вязкость, растрескивание при воздействии усилий) по сравнению с такими же свойствами исходного продукта.
Способ, предусмотренный изобретением, поясняется примерами. В этих примерах сравниваются степени сшивания (выраженные в процентах геля) сополимеров этилена и бутадиена и полиэтиленов высокой плотности, имеющих одинаковую истинную вязкость. Во всех случаях наблюдается усиленное сшивание сополимеров по сравнению с сшиванием гомополимеров полиэтилена в таких же условиях. Этот эффект обусловлен присутствием непредельности в сополимерах этилена и бутадиена.
В качестве источника гамма-излучения применяли топливные элементы
673178
Таблица1 во геля лучения, %
Полимер
2,54
Полиэтилен
Сополимер этилена и бутан иена
1,3
2,73
Таблица 2.
Полимер тво геля блучения, Ъ
Сополимер этилена и бутадиена
0,8
1 50
То же
1,3
l i 08
Таблица 3
Полнм
Вестолен 6013
То же
1,85
1,85
21
1,85
Сополимер этилена и бутадиена
0,8 2,00
0,3 2i00
То же
O,Е 2,00
96 (обогащенный уран), использованный в ядерном реакторе. Позу (излучение время) определяли детектором из щавелевой кислоты. Степень сшивки выражали гелями полимера после экстракции кипящим ксилолом (140 C) в течение 20 ч. Истинную вязкость определяли в декалине при 136 С.
Пример 1. фля облучения полиэтилена высокой плотности и сополимера этилена и бутадиена с одина lO ковой истинной вязкостью применяли одинаковые дозы 2 Мрад. Облучение вели при комнатной температуре (18-25 С).
Полученные результаты приведены в табл. 1. l5
Пример 2.Такуюжедозу (2 Мрад) применяли для облучения двух сополимеров этилена и бутадиена, содержащих разные количества бутадиена.
Полученные результаты приведены в табл. 2.
Пример 3. Для облучения по лиэтилена высокой плотности (Вестолен 6013 фирма Кемише Верке
Хюлс ) и сополимера этилена и бутадиена применяли дозы 2,7 и 21 Мрад.
В табл. 3 приведены полученные результаты.
Как следует из примеров, предлагаемый способ позволяет увеличить степень сшивки облученных полимеров.
673178
Формула изобретения
Составитель:B. Филимонов
Ре акто Л. УШакова Тех Л Ал е ова Ко екто О. Билак:
Заказ 3740/56 Тираж 584 " Подписное
ЦНИИПИ Государственного комитета СССР по делам изобретений и,открытий
113035 Мсскна 31-35 Ра скан наа .. 4 5
Филиал ППП Патент, r. Жкгород, ул. Проектная, 4
Способ получения сшитых этиленовых полимериэатов облучением исходных несшитых полимеров, о т л и ч а юшийся тем, что, с целью увели» чения степени сыивки конечных продуктов,сополимер этилена с бутадиеном, содержащий 0,1-5,0 вес. % последнеГо, облучают. гамма-лучами при 18-25о С и мощности дозы 1-21 Мрад.
Источники информации, прин ятые во внимание при экспертизе
1. Никитина Т. С., Журавская Е.В., б Кузьминский A. С. Действие ионизирующих излучений на полимеры М., Госхимиздат, 1959, с. 45.
