Огнепреградитель для газовой магистрали

Иллюстрации

Показать все

Реферат



Союз Советскин

Социалистицеских

Республик

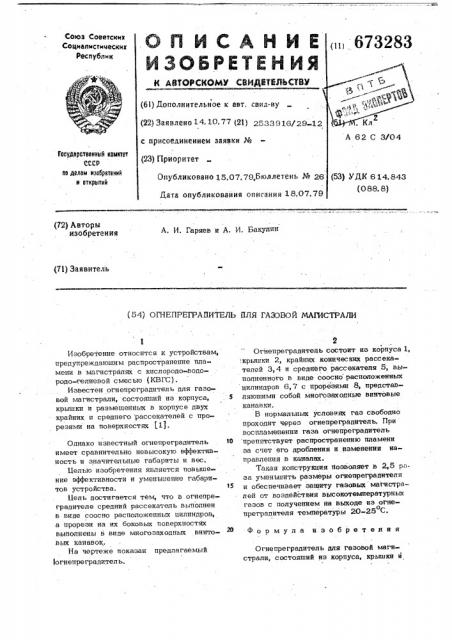

ОПNCAHNÅ

ЙЗОБРЕТЕН ИЯ и АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт, свил-ву (22) Заявлено 14. 10. 77 (21) 253З91Я/2g-12 с присоединением заявки № (23) Приоритет

Опубликовано 15.07.79.бюллетень № 26

Дата опубликования описания 18.07.79

Гооударатеенньб комитет ссср по делам изобретений и открытий (72) Авторы изобретения

A. И. Гаряев и А. И, Вакулин (71) Заявитель (54) ОГНЕПРЕГРАОИТЕЛЬ 6ЛЯ ГАЗОВОЙ МАП4СТРАЛИ

Изобретение относится к устройствам, предупреждавшим распространение пламени в магистралях с кислородо-водородо-гелиевой смесью (КВГС), Известен огнепреградитель для газовой магистрали, состояший из корпуса, . з крышки и размешенных в корпусе двух крайних и среднего рассекателей с прорезями на поверхностях (1).

Однако известный огнепреградитель тв имеет сравнительно невысокую эффективность и значительные габариты и вес.

Бельто изобретения является повышение эффективности и уменьшение габаритов устройства.

Бель достигается тем, что в огнепреградителе средний рассекатель выполнен в виде соосно расположенных цилиндров, а прорези на их боковых поверхностях выполнены в виде многозаходных винто-. «@ вых канавок.

На чертеже показан предлагаемый

1огнепре градител ь,.

Огнепреградитель состоит из корпуса 1,, крышки 2, крайних конических рассекателей 3,4 и среднего рассекателя 5, выполненного в виде соосно расположенных цилиндров 6„ 7 с прорезями 8, представляюшими собой многозаходные винтовые канавки.

В нормальных условиях газ свободно проходит через огнепреградитель. При воспламенении газа огнепреградитель препятствует распространению пламени за счет его дробления и изменения направления в каналах.

Такая конструкция позволяет в 2,5 раза уменьшить размеры огиепреградителя и обеспечивает защиту газовых магистралей от воздействия высокотемпературных газов с получением на выходе из огнео преградителя температуры 20-25 C.

Формула изобретения

Огнепреградитель для газовой магистрали„ состояший из корпуса, крышки и

673283

Составитель Л. Якутина

Редактор В. Трубченко Техред М. Петко Корректор С. Шекмар

Заказ 3958/5 Тираж 481 Подписное

ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 размещенных в корпусе двух крайних и среднего рассекателей с прорезями на поверхностях, о т л и ч а ю ш и и с я тем, что, с целью повышения эффективности и уменьшенйя его габаритов,"средний рассекатель выполнен в виде соосно расположенньж цилиндров, а прорези

4 на их боковых поверхностях выполнены в виде многозаходньж винтовых канавок.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 559708, кл. А 62 С 3/04, 1975.
