Устройство для ступенчатой кантовки штучных изделий, например, подшипниковых узлов прокатных клетей

Устройство для ступенчатой кантовки штучных изделий, например, подшипниковых узлов прокатных клетей

Иллюстрации

Показать все

Реферат

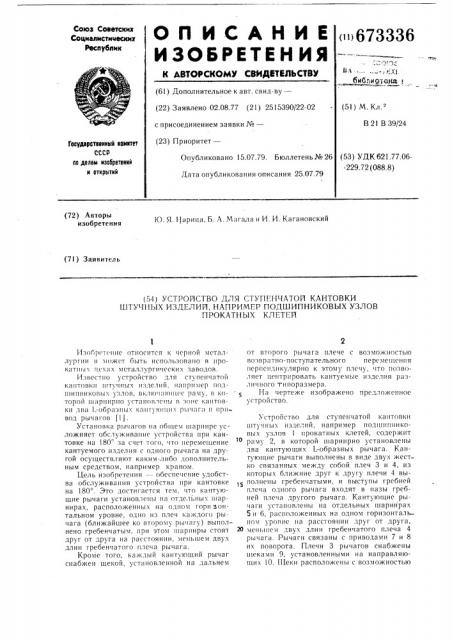

Союз Советских

Социал исти чесеа

Республик

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДВТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 02.08.77 (21) 2515390/22-02 с присоединением заявки №вЂ” (23) Приоритет—

Опубл икова но 15.07.79. Бюллетень № 26 (((! 673336

- Гл!. бнблн т э15!!в, 1 (51) М. К, В 21 В 39/24

Государственный комитет

СССР по делам изобретений н открытий (53) УДК 621.77.06-229. 72 (088. 8) Дата опубликования описания 25.07.79 (72) Авторы изобретения

iO. Я. 11арица, Б. А. Магала и И. И. Кагановский (7! ) Заявитель (54) УСТРОИСТВО ДЛЯ СТУПЕНЧАТОИ КАНТОВКИ

ШТУЧНЫХ ИЗДЕЛИЙ, НАПРИМЕР ПОДШИПНИКОВЫХ УЗЛОВ

ПРОКАТНЫХ КЛЕТЕЛ

Изобретение относится к черной металлургии и может быть испол»зова(ю в прокатных цехах металлургических заводов.

Известно устройство для ступенчатой к и ! т о в h ! (! т у и и»! v и 3 1 е 1 и й(, l а и р и и е р и о;!(((ипниковых vз,зов, вк1(о !()(0(цеc раму, в h0торой шарнирно yc1a!I(l!51eIII>! г5 зоне кантовKH 1ва 1 -оор

Установка рычагов на общем шарнире усложняет обслуживание устройства при кантовке на 180" за счет того, что перемещение кантуемого изделия с одного рычага на другой осу(цествляют каким-либо дополнительным средством, например краном.

Цель изобретения -- обеспе (ение удобства обслуживания устройства нри кантовке на 180 . Это достигается тем, что кантующие рычаги установлены на отдел»ных шарнирах, расположенных на од!гом гори зонтальном уровне, одно из плеч каждого рычага (ближайшее ко второму рычагу) выполнено гребенчатым, при этом шарниры стоят друг от друга на расстоянии, меньшем двуx длин гребенчатого плеча рычага.

Кроме того, каждый кантуюн(ий рычаг снабжен щекой, установленной на дальнем от второго рычага плече с возможностью возвратно-поступательного перемещения перпендикулярно к этому плечу, что позволяет центрировать кантуемые изделия различного типоразмера.

На чертеже изображено предложенное устройство.

Устройство для ступенчатой кантовкн штучных изделий, например подшннниковых узлов 1 прокатных клетей, содержит о раму 2, в которой шарнирно установлены два кантующих 1=образных рычага. Кангую(цие рычаги выполнены в виде двуx жест ко связанных между собой плеч 3 и 4, из которых ближние друг к другу плечи 4 вы-!

1 полнены гребенчатыми, и выступы гребней плеча одного рычага входят в пазы гребней плеча другого рычага. Кантующие рычаги установлены на отдельных шарнирах

5 и 6, расположенных на одном горизонталь ном уровне на расстоянии друг от друга, 2О мен(ннсм двух длин гребенчатого плеча 4 рычага. Рычаги связаны с приводами 7 и 8 их поворота. Плечи 3 рычагов снабжены щеками 9, установленными на направля(ощих !О. гЦеки расположены с возможностью

673336 фор,табло иаобр е тен пя

zzz

Составитель В. Васильева

Техред О. Луговая Корректор М. Демчик

Тираж 1033 Подписное

Редактор Н. Корченко

Заказ 3969/7

ЦНИИ ПИ Государственного коми !с! а СССР по делам изобретений и открытий

113035. Москва, Ж вЂ” 35, Раушская наб., д. 4, 5

Филиал ППП «Патент», r. Ужгорол. ул. Проектная, 4

В<)звратно-поступательного ги ремсщсни я и снабжены приводом 11.

Устройство работает следующим образом.

Подшипниковый узел I грузоподъемныч устройством, например кра!юм, чстанав, IH5 вают на кантующис рычаги, плечи 4 которыx взаимодействуют своими гребнями и находятся в исходном нижнем положении.

Вклк)чают привод 11 перемещения щек 9, которые центрируloT ш)дшипниковый узел. В 33

Виси к!Ости От ня !1рс! В 1!. !Ill ÿ канто Вки Вк, I lo- 10 чают привод 7 или < поворота соотвстствук)-!

IEeIo кантующего рычага.

После проведения неооходичых операlI II II IxEI I ITI IO II/II II РЫЧВГ ВОЗВРАТ! 1Ца ЮТ В H Cходнос положсllèå, включа)оT привод поворота .!р гого канту!о1!.еп) рычага и осу!цеств15 . !як)т и;1н1ОВкх по;1И1ипникОВОГО узл

I У<.тройство для ступенчатой кантовки штучных изделий. например подшипниковых узлов прокатных клетей, включающее раму, в которой шарнирно установлены в

:)оне кантовки два );образных кантующих рычага и привод рычагов, отличающееся тем, что, с целью обеспечения удобства обслуживания устройства при кантовке иа 180

1 кантующие рычаги установлены на отдельных !Иарнирах, расположенных на одном горизонтальном уровне, одно из плеч каждо!.О рычага (боижайшее ко второму рычагу) выполнено гребенчатым, при этом шарниры стоят друг от друга на расстоянии, мень!!!еч двухд, лин гребенчатого плеча рычага.

2. Устройство по п, I, отличающееся те.ч, что, с цельк) обеспечения центрирования кантуемых изделий различного типоразчера, каждый кантующий рычаг снабжен щекой, установленной на дальнем от второго рыча а плече с возможностью возвратно-поступа.тельного перемещения перпендикулярно к этому плечу.

Источники информации. принятые во вничание при экспертизе

I. Патент США № 3536206, кл. 214-1, 1970.
