Способ сварки плавлением
Патент 673400
Авторы
Способ сварки плавлением
Иллюстрации
Реферат

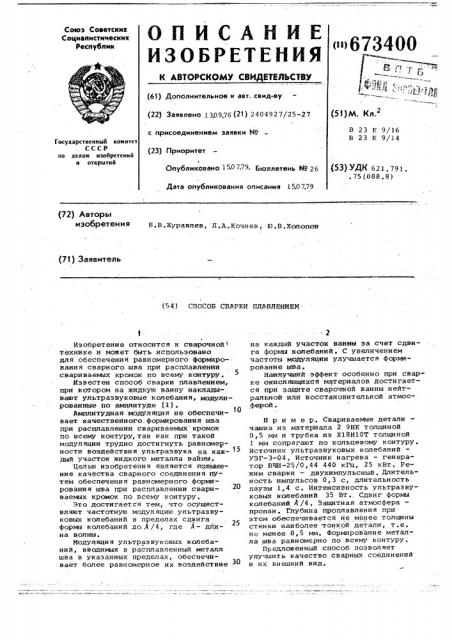

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Я j1 "у ".хм ь. 1 1с (61) Дополнительное к авт. свмд-ву (22) ЗаЯвлено 1309,76 (21) 2404927/25-27 (53)М. Кл.г с присоединением заявки ¹
В 9/16
В 23 К 9/14
Государственный комитет
СССР по деяам изобретений и открытий (23) Приоритет (5З) УДК 621. 791 . 75 (088. 8) 1
Опубликовано 150779 Бю„„ете„ь Hо 26
Дата опубликования описания 1507,79 (72) Авторы изобретения 8.Â.æóðàBËÅâ, ЛЛ.Кочнев, Ю.В.Холопов (71) Заявитель (54) СПОСОБ СВАРКИ ПЛАВЛЕНИЕМ
Изобретение относится к сварочной1 технике и может быть использовано для обеспечения равномерного формиро-. вания сварного шва при расплавлении свариваемых кромок по всему контуру.
Известен способ сварки плавлением, при котором на жидкую ванну наклады- вают ультразвуковые колебания, модулированные по амплитуде (l j .
Амплитудная модуляция не обеспечивает качественного. формирования шва при .расплавлении свариваемых кромок по всему контуру,так как при такой модуляции трудно достигнуть равномерности воздействия ультразвука на каж- 15 дый участок жидкого металла вайны.
Целью изобретения является повышение качества сварного соединения путем обеспечения равномерного формирования шва при расплавлении свариваеьь х кромок по всему контуру.
Это достигается тем, что осуществляют частотную модуляцию ультразвуковых колебаний в пределах сдвига формы колебаний до Л/4, где Л- длина волны.
Модуляция ультразвуковых колебаний, вводимых в расплавленный металл шва в указанных пределах, обеспечивает более равномерное их воздействие на каждый участок ванны за счет сдвига формы колебаний. С увеличением частоты модуляции улучшается формирование шва.
Наилучший .эффект особенно при сварке окисляющихся материалов достигается при защите сварочной ванны нейтральной или восстановительной атмосферой.
Пример. Свариваемые детали чашка иэ материала 2 9НК толщиной
0,5 мм и трубка из Х18Н10Т толщиной
1 вам сопрягают по кольцевому контуру.
Источник ультразвуковых колебаний
УЗГ-3-04. Источник нагрева — генератор ВЧИ-25/0,44 440 кГц, 25 кВт. Режим сварки — двухимпульсный. Длительность импульсов 0,3 с, длительность паузы 1,4 с, Интенсивность ультразвуковых колебаний 35 Вт., Сдвиг формы колебаний Л /4. Защитная атмосфера пропан. Глубина проплавления при этом обеспечивается не менее толщины стенки наиболее тонкой детали, т,е. не менее 0,5 мм. Формирование металла шва равномерно по всему контуру.
Предложенный способ позволяет улучшить качество сварных соединений и их внешний внд.
673400
Формула и зобрет ени я
Составитель A.Ãàâðìëîâ
Техред N. Петко Корректор С.Шекмар
Редактор Г. Мозжечкова
Заказ 3975/11 Тираж 1221 Подписное
ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий
113035, Москва, Ж-35, Раушская наб,; д.4/5
Филиал ППП Патент . г.ужгород, ул.Проектная, 4
Способ сварки плавлением, при котором на жидкую ванну накладывают ультразвуковые модулированные колебания, отличающийс я тем, что, с целью повышения качества сварного соединения путем обеспечения равнбмерного формирования шва при рас тлавлении свариваемых кромок по всему контуру, осуществляют частотную модуляцию ультразвуковых колебаний в пределах сдвига форьы колебаний до Л/4, где М - длина волны.
Источники информации, принятые во внимание при экспертизе
1. Авторское свидетельство СССР
9 515608, кл. В 23 К 9/14, 1974.
