Реферат

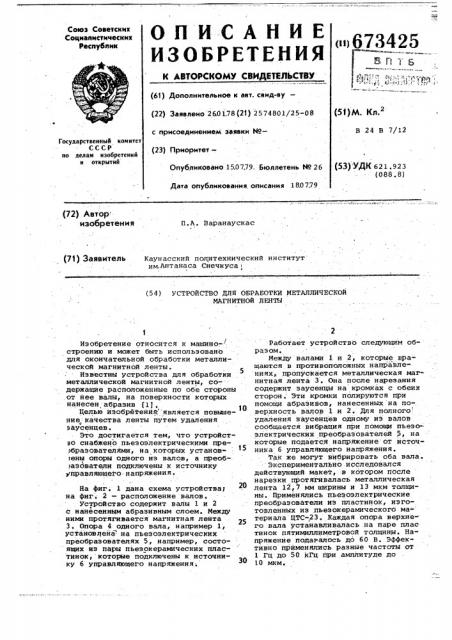

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

«»673425

AТ5 (б1) Дополнительное к авт. свид-ву— (51) М. Кл. (22) Заявлено 260178 (21) 2574801/25-08

В 24 В 7/12 с присоединением заявки > >о(23) Приоритет—

Государственный комитет

СССР но делам изобретений и открытий (53) УДК 62 1, 92 3 (088. 8) Опубликовано 15.0779. Бюллетень йо 26

Дата опубликования описания 180779 (72) Автор изобретения

П.A. Варанаускас (71) ЗаяВИтЕЛЬ Каунасский политехнический институт им.AHTанаса Снечкуса i (54) УСТРОЙСТВО ДЛЯ ОБРАБОТКИ МЕТАЛЛИЧЕСКОЙ

МАГНИТНОЙ ЛЕНТУ

Изобретение относится к машиностроению и может быть использовано для окончательной обработки металлической магнитной ленты.

Известны устройства для обработки металлической магнитной ленты, со-держащие расположенные по обе сТороны от нее валы, на поверхности которых нанесен абразив jlJ.

Целью изобретения. является повышение.:качества ленты путем удаления заусенцев.

Это достигается тем, что устройстро снабжено пьезоэлектрическими пре)браэователями, на которых установ"

>ены опоры одного из валов, а преоб аэователи подключены к источнику управляющего напряжения.

На фиг. 1 дана схема устройствау на фиг. 2 — расположение валов.

Устройство содержит валы 1 и 2 с нанесеннцм абразивным слоем. Между ними протягивается магнитная лента

3. Опора 4 одного вала, например 1, установлейа на пьезоэлектрических преобразователях 5, например, состоящих из пары пьезокерамических пластинок, которые подключены к источнику 6 управляющего напряжения.

Работает устройство следующим образом.

Между валами 1 и 2, которые вращаются в противоположных направлениях, пропускается металлическая магнитная лента 3. Она после нарезания содержит заусенцы на кромках с обеих сторон. Эти кромки полируются при помощи абразивов, нанесенных на поверхность валов 1 и 2. Для полного удаления заусенцев одному из валов сообщается вибрация при помощи пьезо-электрических преобразователей, на которые подается напряжение от источника б управляющего напряжения.

Так же могут вибрировать оба вала.

Экспериментально исследовался действующий макет, в котором после нарезки протягивалась металлическая лента 12 7 мм ширины и 13 мкм толщины. Применялись пьезоэлектрические преобраэователи из пластинок, изготовленных из пьезокерамического ма- териала ЦТС-,23. Каждая опора верхне- го вала устанавливалась на паре плас тинок пятимиллиметровой толщины. Напряжение подавалось до 60 В. Эффективно применялись разные частоты от

1 Гц до 50 кГц при .амплитуде до

3О 10 „,„.

673425 4 абразив, отличающееся тем, что, с целью повышения качества ленты путем удаления заусенцев, оно снабжено пьезоэлектрическими преобразователями, на которых установлены опоры одного из валов, а преобразо5 ватели подключены к источнику управляющего напряжения.

Источники информации, принятые во внимание при экспертизе

1. Патент США Р 3986301, !

О кл ° 51-112, 1976.

Экспериментальные исследования показали, что получается полное удаление заусенцев при одном проходе ленты через валы.

Формула изобретения

Устройство для обработки металлической магнитной ленты., содержащее расположенные по обе стороны от нее валы, на поверхности которых нанесен
