Эксцентриковый захват для листового материала

Эксцентриковый захват для листового материала

Иллюстрации

Показать все

Реферат



:-. Я

<4673587

Союз Советскык

Соцыалыстынаюоа

Ресяублык

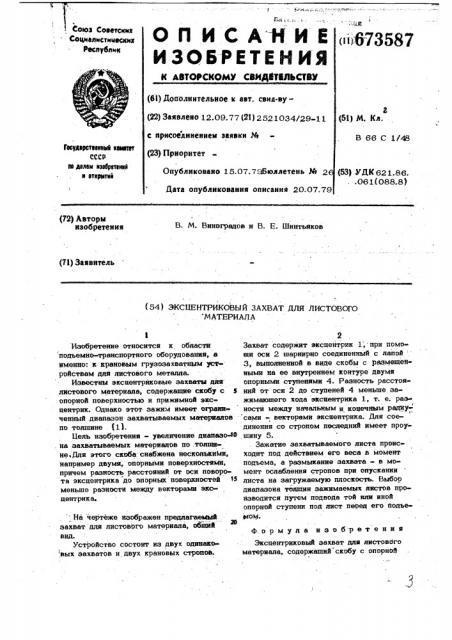

ОПИСАНИЕ

И 306ВЕТЕ Н ИЯ

К АВТОВСКОМУ СВИДФТИЛЬСТВУ (Sl) Дополнительное к авт. свиа-ву(22) Заявлено 12.09.77 (2l) 2521034/29-11 (81) И. Кл. с арисоадннением заявки №

В 66 С 1/48

Гееудеретеекквй каатет

СССР пе делам кзебрвтенМ я еткеипе (23) Приоритет

Опубликовано 15.07.7ßÁþëëåòåíü М 2 (53) УЙК 621.86. .061(088.8) Дата опубликования описания 20.07.79 (72) Авторы изобретения

В. М. Виноградов и В. E. Шинтьяков (71) Заявитель (54) ЗКСБЕНТРИКОВЫЙ ЗАХВАТ ДЛЯ ЛИСТОВОГО

МАТЕРИАЛА

l Изобретение относится к области подъемно-транспортного оборудования, а именно: к крановым грузозахватным устройствам для листового металла.

Известны экснентриковые захваты для листового материала, содержащие скобу с е опорной поверхностью н прижимной экспентрнк. Однако этот зажим имеет ограниченный . диапазон захватываемых материалов по толщине f13.

Бель изобретения - увеличение диапазо-та . на захватываемых материалов по толщине.Для этого скоба снабжена несколькийи, например двумя, опорными поверхностяйи, причем разность расстояний от оси поворота эксцентрика до опорных поверхностей т5 меньше разности между векторами эксцентрикаа. На чертеже изображен предлагаемый захват для листового материала, общий вид.

Устройство состоит из двух одинако вых захватов и двух крановых стропов.

Захват содержит эксцентрик 1; при помощи оси 2 шарнирно соединенный с лапой:

3, выполненной в виде скобы с размещенными на ее внутреннем «онтуре двумя опорными ступенями 4. Разность расстояний от оси 2 до ступеней 4 меньше зажимающего хода экснентрика 1, т. е. раэ ( ности между начальным и конечным радиусами - векторами эксцентрика. Для соединения со стропом последний имеет проушину 5.

Зажатые захватываемого листа происходит под действием его веса в момент подъема, а размыкание захвата - в момент ослабления стропов при опускании аиста на загружаемую плоскость. Выбор диапазона толщин зажимаемых листов производится путем подвода той или иной опорной ступени под лист перед его подъе ком.

Формула изобретения

Экспентриковый захват для листового материала, содержащий скобу с опорной

1, 673587

:тей меньше разности между векторами эксцентрика. ъ,„ поверхностью и поворотный эксцентрик с прижимной поверхностью, о т л и ч а юшийся тем, что, с целью увеличения диапазона захватываемых материалов по толшине, скоба снабжена несколькими, например, двумя 9IIDpHbIMH поверхностями, причем разность расстояний от оси поворота эксцентрика до опорных поверхносИсточники информации, принятые во внимание при экспертизе

1. Мазель Ю. С; и др. Грузозахватные приспособления N., "Машгиз", 1959, с. 42, фиг. 19, д.
