Сырьевая смесь для получения теплоизоляционных изделий

Сырьевая смесь для получения теплоизоляционных изделий

Иллюстрации

Показать все

Реферат

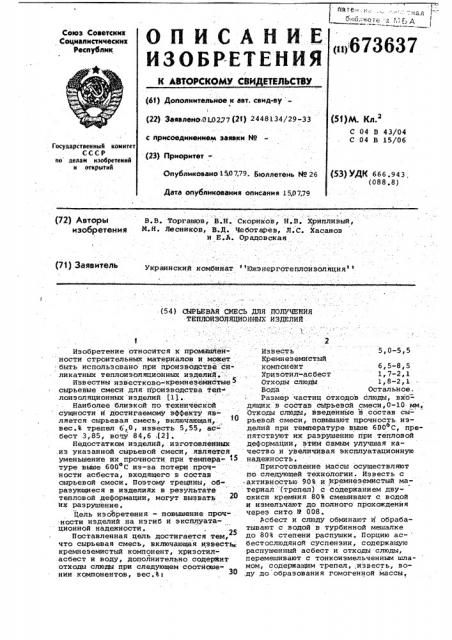

па т а -( ая -.о;;мат; ; ;, Г> д

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ («)673637

Союз Советскик

Социалистических т еслублик (bf } Дополнительйое к авт. свид-ву (51)М. Кл.

С 04 В 43/04

С 04 В 15/06 (22) 3аавлеиО 0),0277(21) 2448134/29»33 с присоединением заявки М (23) Приоритет

Опубликовано 1507.79.- Бюллетень Йо 26

Дата опубликования описания 150779

Государственный комитет

СССР

no делам изобретений и открытий (53) УДК 666.943, (088.8) (72) АВтОрц B.B. Торгашов, B.H. Скориков, H,B. Хрипливый, иЗобрЕтеНия >- Н Лесник@в, В.Д. Чеботарев, Л. С. Хасанов и Е.Ъ. Орадовская (71) Заявитель

Украинский комбинат Южзнерготеплоизоляция (54) СЫРЬЕВАЯ СМЕСЬ ДЛЯ ПОЛУЧЕНИЯ

ТЕПЛОИЗОЛЯЦИОННЫХ ИЗДЕЛИЙ

Изобретение относится к промышйен ности строительных материалов И может

: быть использовано при производстве силикатных теплоизоляционных изделий

Известны известково-:кремнеземнатые сырьевые смеси для производства теп- лоизоляционных изделий tl)..

Наиболее близкой по технической сущности н достигаемому эффекту является сырьевая смесь, включающая вес.В трепел 6„0, известь 5,55, ас бест 3,85, soqy 84,6 421.

Недостатком изделий, изготовленных .иэ указанной сырьевой смеси, является уменьшение их прочности при темпера- туре выше 600 С из-за потери прочности асбеста, входящего в состав сырьевой смеси. Поэтому трещины, об раэующиеся в изделиях в результате тепловой деформации, могут вызвать нх разрушение.

Цель изобретения - повышение проЧ- . ности изделий на изгиб и эксплуатационной надежности.

Поставленная цель достигается тем, что сырьевая смесь, включающая известь кремнеземистый компонент, хризотиласбест и воду, дополнительно содержит отходы слюды при следующем соотношении компонентов, весЛ:!

).

2

Известь 5,0-5<5

Кремнеземистый компонент 6,5-8,5

Хризотил-асбест 1,7-2,1

Отходы слюды 1,8-2 1

Вода . Остальное.

Размер частиц отходов слюды, вхб= дящих в состав сырьевой смеси,0-10 мм, Отходы слюды, введенные в состав сырьевой смеси, повышают прочность.изделий при температуре выше 600 С, препятствуют их разрушению при тепловой деформации, этиМ самым улучшая качество н увеличивая эксплуатационную надежность.

Приготовление массы осуществляют по следующей технологии. Известь с активностью 905 и кремнеземистый материал (трепел) с содержанием двуокиси кремния 80% смешивают с водой и измельчают до полного прохождения через сито 9 008.

Асбест и слюду обминают и обрабатывают с водой в турбинной мешалке до 80Ъ степени распушки. Порцию асбестослюдяной суспензии, содержащую распушенный асбест и отходы слюды, перемешивают с тонкоизмельченным шламом, содержащим трепел,,известь, воду до образования гомогенной массы.

673637

5,5 2,1 1,8 84,1 175 4,5

1,8

6,5

1,7

7,5 5,2 1,9 1,9 83,5 180 5,0

8 5 5 0 1 7 1 8 83 0 177 . 48

1 75

Хризотил-асбест

ОтхОды слюны

Вода .

Формула изобретения1,7-2,1

1,8-2,1

Остальное

Составитель Ф.Сорина

Техред О. Андрейко 1 орректор В.Синицкая

Редактор Э.Шибаева

Заказ 4008/24 Тираж 701 Подпис н ое

ЦНИИПИ Государственного комитета СССР

rio делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д.4/5

Филиал ППП Патент, e.Óæãîðîë..óë.Ïðoåê Tíàÿ, 4

Массу заливают в форму и обрабатывают в автоклаве при 11,5 ати в течение 8 ч.

Физико-механические свойства теплоизоляционного материала, полученного из сырьевой смеси, приведены в таблице.

Сырьевая смесь для получейия теплоизоляционных изделий, включающая известь, кремнеземнстый компонент, хризотил-асбест и воцу,"о т л и ч а ю щ а я с я тем, что, с целью повышения прочности на изгиб и эксплуатационной надежности,"она дополнительно содержит отходы слюды 40 при следующем соотношений компонентов;, в ест

Йзв есть 5, 0-5, 5

Кремнеземистый компонент 6,5-8,5 45

Как видно из приведенных данных введение в сырьевую смесь отходов слюды обеспечивает получение теплоизоляционных изделий с улучшенными Физико-механическими свойствами, что обеспечивает возможность их применения при температуре выше 600 С.

Источники информации, принятые во внимание при- экспертизе

1; Горлов 10. П., Еремин Н.Ф., Седунов В.у. "Огнеуйорные и теплоизоляционные материалы M. Стройиздат, 1976, с.164-175.

2. Торгашов В.В. производство новыХ высбкоэффективных известковокремнезеМйстых""TепJIойзoляциoHHых из-. делий. М., Информзнерго, 1974, с.16к 26г 27 °
