Стыковое соединение сборных конструкций
Иллюстрации
Реферат

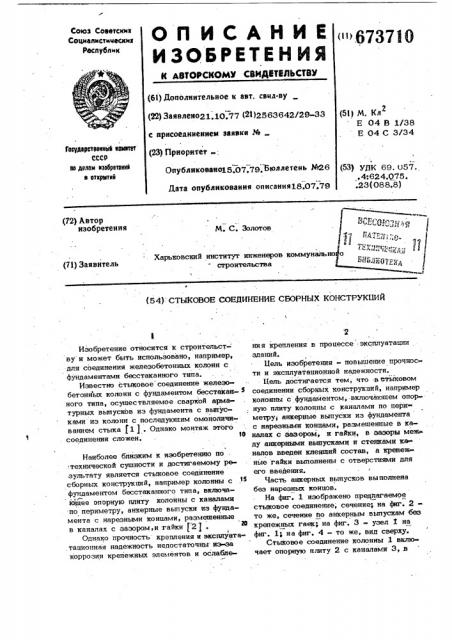

ОП ИСАНИ Е
ИЗОБРЕТЕН ИЯ
К АетОРСКОМ СВИДВтаЛЬСтаЮ (61) Дополнительное к авт. свил-ву (22) Заявлеио21 10.77 (2 )2563642/29-33 с присоединением заявки Ж (23) Приоритет
Опубликоваио15.07.79. Бюллетень И«26
Сова Соаетскми
Соцналмстмцескмх
Республик " > 67371Î (5т) M. Кл.
Е 04 В 1/38
Е 04 С 3/34 йвударетзе««М иемпет ссср иа делам «зебрвтеиий
« открытий (53) УДК 69. О57., .4:624.()75. .23 (08 8.8) Дата опубликования описання18.07.79 (72) Автор изобретения
М. С. Золотов
Харьковский институт инженеров коммунально строительства (71) Заявитель (54) СТЫКОВОЕ СОЕДИНЕНИЕ СБОРНЫХ КОНСТРУКБИЙ
Изобретение относится х строительст- ву и может быть использовано, например, для соединения железобетонных колонн с фундаментами бесстаканного типа.
Известно стыковое соединение железобетонных колонн с фундаментом бесстакаи- З ного типа, осуществляемое сваркой арматурных выпусков из фундамента с выпусками из колонн с последующим омоноличиванием стыка fl ) . Однако монтаж этого соединения сложен. то
Наиболее близким к изобретению по . технической сущности и достигаемому результату является стыковое соединение сборных конструкций, например колонны с фундаментом бесстаканного типа, включающее опорную плиту колонны с каналами по периметру, анкерные выпуски из фундамента с нарезными концами, размещенные в каналах с зазором,и гайки t2) . !
Однако прочность крепления и эксплуататационная надежность недостаточны из-еа коррозии крепежных элементов и ослабления крепления в процессе:эксплуаташтн зданий.
Цель изобретения - повышение прочности и эксплуатационной надежности.
Hemü достигается тем, что встыковом соединении сборных конструкций, например колонны с фундаментом, включающем опор» ную плиту колонны с каналами по пери метрут анкерные выпуски из фундамента с нарезными концами, размещенные в каналах с зазором, и гайки, в зазоры меж ду анкериыми выпусками и стенками ка-.налов введен клеяший состав, а крепежные гайки выполнены с отверстиями для его введения.
Часть анкерных выпусков выполнена без нарезных концов.
На фиг. 1 изображено прецлагаемое стыковое соединение, сечение; на фиг. 2то же, сечение по анкерным выпускам без крепежных гаек; на фиг. 3 - узел i на фиг. 1; на фиг. 4 — то же, вид сверху.
Стыковое соединение колонны 1 включает опорную лотту 2 с каналами 3, в
3 4 которых размещены с зазором ацкерные Ф о р м у л а и з о б р е т е н и я выпуски 4 из фундамента с нарезными 1. Стыковое-соединение сборных конконцамн под крепежные гайки 5, струкций, например колонны с фундаменВыпускц 6 (см,фиг. 2} не имеют кре- том бесстаканного типа, включающее опорпежных гаек. В гайках 5 имеются отверс- > ную плиту колонны с каналами по перития 7 для введения в зазор между анкер- метру, анкерные выпуски из фундамента с ными выпусками 4 и стенками каналов 3 нарезными концами, ражешенные в канаклеяшего состава, например эпоксидного лах с зазором, и гайки, о т л и ч а юклея. .; ш е е с я тем, что, с целью повышения
Колонну устанавливают на анкерные 10 прочности и эксплуатационной надежности, выпуски 4 и 6, временно закрепляют ее,: B зазоры между айкерными выпусками и производят выверку с помощью гаек 5, .:стенками каналов введен клеящий состав, предусмотренных на четырех угловых вы- .. а крепежные гайки выполнены с отверспусках, и окончательно закрепляют путем : тиями для его введения. заливки и зазоры клеяшего состава . > 15 .. 2. Стыковое соединейие по и. 1, о тГайки 5 после твердения клеяшего со- л и ч а ю ш е е с я тем, что часть анстава могут быть сняты и использованы . керных .выпусков выполнена без нарезных повторно. концов.
Изобретение позволяет повысить проч- - Источники информации, принятые во ность и эксплуатационную надежность сты-20 внимание при экспертизе. ковых соединений сборных конструкций, в 1. Патент США Л" 2.274.261. том числе железобетонных колонн, имею- кл 52-295, 1966. ших опорные плиты достаточной толщины, 2. Заявка ФРГ % 2.342.232, с фундаментами бесстаканного типа. кл. Е 04 С 3/32, 1976.
673710
Составитель Н. Радковский
Редактор Е. Яковчик Техред И. Асталощ Корректор E. Лукач
Заказ 4033/28 Тираж 8;10 Подписное
ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий
1 13035, Москва, Ж-35, Раушская наб., д. 4/5
Филиал ППП Патент, г. Ужгород, ул. Проектная, 4
