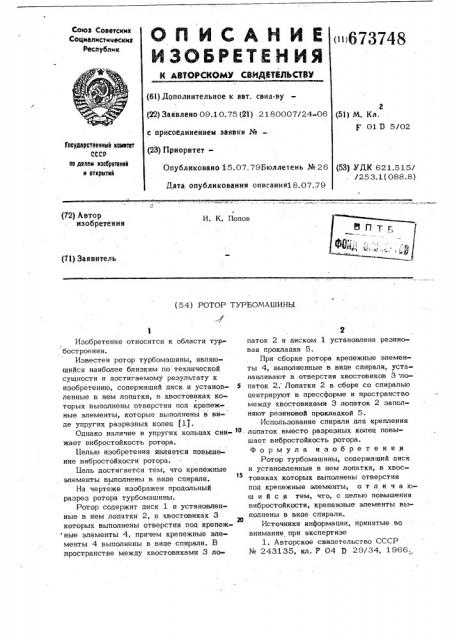

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВМДЮТВДЬСТВУ

Союз Советсиык

СОЫыалыстыческык

Республик

«»673748 (63) ДОполнительное к авт. саид-ву . (22) Заявлено 09.10.75 (21) 2180007/24-06 с присоединением заявки №вЂ” (23) Приоритет(51) М. Кл;

01 Э 5/02

Говудврстввнннй ивннтвт

СССР пв двлвы иввврвтвний н открытий

Опубликовано 15.07,79Бюллетевь № 26 (53) УДК 621.515/

/253.1(088.8) Дата опубликования описания18.07.79 (72) Автор изобретения

И. К. Попов (73) Заявитель (54) РОТОР ТУРБОМАШИНЫ

Изобретение относится к области турбостроения.

Известен ротор турбомашины, являющийся наиболее близким по технической сущности и достигаемому результату к изобретению, содержащий диск и установленные в нем лопатки, в хвостовиках которых выполнены отверстия под крепежные элементы, которые выполнены в виде упругих разрезных колец (1J.

Однако наличие в упругих кольцах снижает вибростойкость ротора.

Целью изобретения является повыше ние вибростойкости ротора.

Цель достигается тем, что крепежные элементы выполнены в виде спирали.

Ф

На чертеже изображен продольный разрез ротора турбомашины.

Ротор содержит диск 1 и установленные в нем лопатки 2, в хвостовиках 3 которых выполнены отверстия под крепеж ные элементы 4, причем крепежные элементы 4 выполнены в вице спирали. В пространстве между хвостовиками 3 ло2 паток 2 и диском 1 установлена резиновая прокладка 5.

При сборке ротора крепежные элементы 4, выполненные в. виде спирали, устанавливают в отверстия хвостовиков 3 ло5 паток 2. Лопатки 2 в сборе со спиралью центрируют в прессформе и пространство между хвостовиками 3 лопаток 2 заполняют резиновой прокладкой 5.

Использование спирали для крепления то.лопаток вместо разрезных колец повышает вибростойкость ротора.

Формула изобретенид

Ротор турбомашины, соцержащий циск и установленные в нем лопатки, в хвостовиках которых выполнены отверстия под крепежные элементы, о т л и ч а юшийся тем, что, с целью повышения вибростойкости, крепежные элементы выполнены в виде спирали.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

No 243135, кл. F 04 9 29/34, 1966, 673748
