Стопорная шпилька

Стопорная шпилька

Иллюстрации

Показать все

Реферат

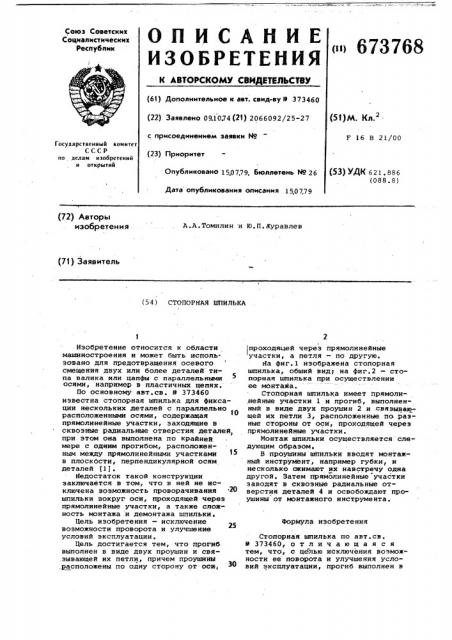

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву 9 373460 (22) Заявлено 091074(21) 2066092/25-27 (51)М. Кл.2 с присоединением заявки Йо

F 16 В 21/00

Государственный комитет

СССР по делам изобретений и открытий (23) Приоритет

Опубликовано 150779. бюллетень ¹ 26

Дата опубликования описания 150779 (53) УДК 621.886 (088. 8) (72) Авторы изобретения

A.A. ToìèëèH и Ю.П. куравлев (71) Заявитель (54) СТОПОРНАЯ ШПИЛЬКА проходящей через прямолинейные ( участки, а петля — по другую.

На фиг.1 изображена стопорная шпилька, обший вид1 на фиг.2 — стопорная шпилька при осуществлении ее монтажа. .Стопорная шпилька имеет прямоли,нейные участки 1 и прогиб, выполненный в виде двух проушин 2 и .связывающей их петли 3, расположенные по разные стороны от оси, проходящей через прямолинейные участки.

Монтаж шпильки осуществляется следующим образом.

B проушины шпильки вводят монтажный инструмент, например губки, и несколько сжимают их навстречу одна другой. Затем прямолинейные участки заводят в сквозные радиальные отверстия деталей 4 и освобождают проушины от монтажного инструмента.

Формула изобретения

Стопорная шпилька по авт.св.

9 337733446600, отличающаяся тем, что, с целью исключения воэможности ее поворота и улучшения условий эксплуатации, прогиб выполнен в

Изобретение относится к области машнностроения и может быть использовано для предотвращения осевого смещения двух или более деталей типа валика или цапфы .с параллельными осями, например в пластичных цепях.

По основному авт.св. Р 373460 известна стопорная шпилька для фиксации нескольких деталей с параллельно расположенными осями, содержащая прямолинейные участки, заходящие в сквозные радиальные отверстия деталей, при этом она выполнена по крайней. мере с одним прогибом, расположенным между прямолинейными участками в плоскбсти, перпендикулярной осям деталей (1).

Недостаток такой конструкции заключается в том, что в ней не исключена возможность проворачивания шпильки вокруг оси, проходящей через прямолинейные участки, а также сложность монтажа и демонтажа шпильки.

Цель изобретения — исключение воэможности проворота и улучшение условий эксплуатации.

Цель достигается тем, что прогиб. выполнен в виде двух проушин и свя.зывающей их петли, причем проушины ,расположены по одну сторону от оси-, р > 673768

673768

Составитель Г.Абрамов редактор р.Торгашева Техред С, Мигай Корректор Е. Папп

Заказ 4043/31 Тираж 1138 Подписное

ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, k-35, Рауыская наб,,д,4/5 филиал ППП Патент, г.ужгород, ул.Проектная,4

3 виде двух проушин и связывающей их петли, причем проушины расположены " йо одну "торону от оси, проходяшей через прямолинейные участки, а пет-ля — по другую.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетелвство СССР

Р 373460, кл. F 16 В 21/00, 1971.
