Реферат

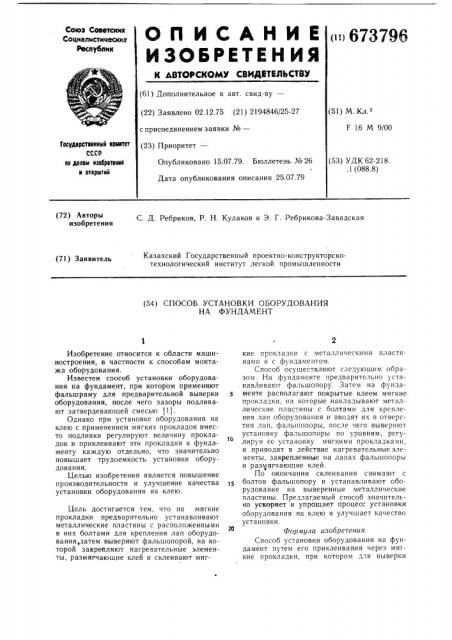

О П И С А Н И Е <.)673796

ИЗОБРЕТЕН ИЯ

Союз Советских

Социалистическими

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 02.12.75 (21) 2194846/25-27 с присоединением заявки №вЂ” (23) Приоритет — (51) М.К .

F 16 М 9/00

Государственный квинтет

СССР по делам иэооретений н открытий

Опубликовано 15.07.79. Бюллетень №26

Дата опубликования описания 25.07.79 (53) УДК 62-218, .1 (088.8) (72) Авторы изобретения

С. Д. Ребриков, P. Н. Кулаков и Э. Г. Ребрикова-Завадская

Казахский Государственный проектно-конструкторскотехнологический институт легкой промышленности (71) Заявитель (54) СПОСОБ УСТАНОВКИ ОБОРУДОВАНИЯ

НА ФУНДАМЕНТ

Изобретение относится к области машиностроения, в частности к способам монтажа оборудования.

Известен способ установки оборудования на фундамент, при котором применяют фальшраму для предварительной выверки оборудования, после чего зазоры подливают затвердевающей смесью (1) .

Однако при установке оборудования на клею с применением мягких прокладок вместо подливки регулируют величину прокладок и приклеивают эти прокладки к фундаменту каждую отдельно, что значительно повышает трудоемкость установки оборудования.

Целью изобретения является повышение производительности и улучшение качества установки оборудования на клею.

Цель достигается тем, что на мягкие прокладки предварительно устанавливают металлические пластины с расположенными в них болтами для крепления лап оборудования,затем выверяют фальшопорой, на которой закрепляют нагревательные элементы, размягчающие клей и склеивают мягкие прокладки с металлическими пластинами и с фундаментом.

Способ осуществляют следующим образом. На фундаменте предварительно устанавливают фальшопору. Затем на фундаменте располагают покрытые клеем мягкие прокладки, на которые накладывают металлические пластины с болтами для крепления лап оборудования и вводят их в отверстия лап, фальшопоры, после чего выверяют установку фальшопоры по уровням, регулируя ее установку мягкими прокладками, и приводят в действие нагревательные элементы, закрепленные на лапах фальшопоры и размягчающие клей.

По окончании склеивания снимают с болтов фальшопору и устанавливают оборудование на выверенные металлические пластины. Предлагаемый способ значительно ускоряет и упрощает процесс установки оборудования на клею и улучшает качество установки.

Формула изобретения

Способ установки оборудования на фундамент путем его приклеивания через мягкие прокладки, при котором для выверки

673796

Составитель В. Васильев

Техоед О. Луговая Корректор О. Билак

Тираж 1138 Подписное

ЦН И И ПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП <с Патент», г. ужгород, ул. Проектная, 4

Редактор О. Торгашева

Заказ 4045/33 оборудования применяют фальшопоры, отличающийся тем, что с целью повышения производительности и улучшения качества установки оборудования, на мягкие прокладки предварительно устанавливают металлические пластины с расположенными в них болтами для крепления лап оборудования, затем выверяют фальшопорой, на которой закрепляют нагревательные элементы, размягч ающие клей и склеивают мягкие прокладки с металлическими пластинами и с фундаментом.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство № 497448, кл. F 16 М 9/00, 1974.
