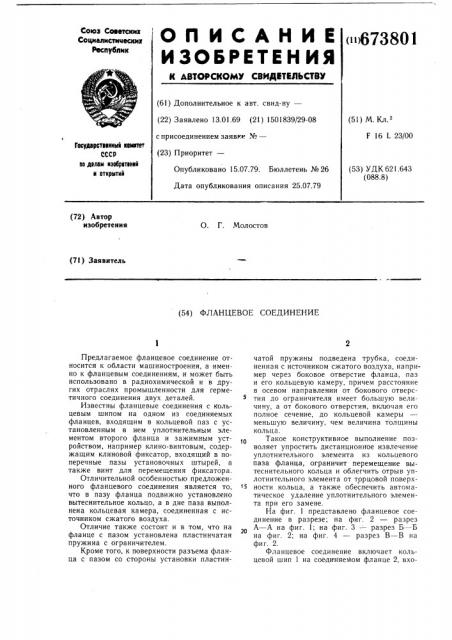

Союз Советских

Социалистицеских

Республик О П И С А Н И Е (673801

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДИЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 13.01.69 (21) 1501839/29-08 с присоединением заявки ¹вЂ” (23) Приоритет— (51) М.К .

F 16 L 23/00

Гюсударствеккык кемктет

СССР ее делам взебретенкй к еткритий

Опубликовано 15.07.79. Бюллетень № 26

Дата опубликования описания 25.07.79 (53) УДК 621.643 (088.8) (72) Автор изобретения

О. Г, Мол остов (71) Заявитель (54) ФЛАНЦЕВОЕ СОЕДИНЕНИЕ

Предлагаемое фланцевое соединение относится к области машиностроения, а именно к фланцевым соединениям, и может быть использовано в радиохимической и в других отраслях промышленности для герметичного соединения двух деталей.

Известны фланцевые соединения с кольцевым шипом на одном из соединяемых фланцев, входящим в кольцевой паз с установленным в нем уплотнительным элементом второго фланца и зажимным устройством, например клино-винтовым, содержащим клиновой фиксатор, входящий в поперечные пазы установочных штырей, а также винт для перемещения фиксатора.

Отличительной особенностью предложенного фланцевого соединения является то, что в пазу фланца подвижно установлено вытеснительное кольцо, а в дне паза выполнена кольцевая камера, соединенная с источником сжатого воздуха.

Отличие также состоит и в том, что на фланце с пазом установлена пластинчатая пружина с ограничителем.

Кроме того, к поверхности разъема фланца с пазом со стороны установки пластинчатой пружины подведена трубка, соединенная с источником сжатого воздуха, например через боковое отверстие фланца, паз и его кольцевую камеру, причем расстояние в осевом направлении от бокового отверстия до ограничителя имеет большую величину, а от бокового отверстия, включая его полное сечение, до кольцевой камеры меньшую величину, чем величина толщины кольца.

Такое конструктивное выполнение позволяет упростить дистанционное извлечение уплотнительного элемента из кольцевого паза фланца, ограничит перемещение вытеснительного кольца и облегчить отрыв уплотнительного элемента от торцовой поверхности кольца, а также обеспечить автоматическое удаление уплотнительного элемента при его замене.

На фиг. 1 представлено фланцевое соединение в разрезе; на фиг. 2 — разрез

А — А на фиг. 1; на фиг. 3 — разрез Б — Б на фиг. 2; на фиг. 4 — разрез  — В на фиг. 2.

Фланцевое соединение включает кольцевой шип 1 на соединяемом фланце 2, вхо673801

4 дя ций в колы евой паз 3 с установленным в нем уплогнигельным элементом 4 второго фланца 5, и зажимное устройство, например клина-винтовое, содержащее клиновой фиксатор 6, входящий в поперечные пазы 7 установочных и..ырей 8, а также винт 9.

В пазу фланца подвижно уcTHIIoBëårlo вытеснительиос ко.ll!rn 10, а в дне паза выIIo1нсиа о. 1I rí I ая Krlмеp l 1 1, соединеннал с источником с rK;! Tol воздуха. Кроме того, на фланце с пазом установлена пластинчатая пружина 12 с ограничителем !3, а к поверхности разъема фланца с пазом со стороны установки пластинчатой пружины подведена трубка 14, соединенная через боковое отверстие 15 фланца, паз и его кольцевую камеру с источником сжато- 15 го воздуха.

Работает фланцевое соединение следующим образом. Вращая винт 9, клиновой фиксатор 6 выводят из поперечных пазов 7 установочных штырей 8 и фланец 5 отводят

20 от фланца 2 на необходимую величину. Сжатый газ по трубке 14 поступает в кольцевую камеру 11 и перемещает вытеснительное кольцо !О вверх до упора его в or.ðàíè÷èтель 13 пластинчатой пружины 12. При этом уплотнительный элемент 4, минуя верхним м торцом ограничитель 13, выполненный, например, из фторопласта, находит на пластинчатую пружину 12, которая отодвигает его от вытеснительного кольца !О.

Так как расстояние в вертикальном направлении от ограничителя 13 до бокового отверстия 15 больше высоты вытеснительного кольца 10, то когда последнее оказывается в верхнем положении, трубка 14 через боковое отверстие 15 сообщается с линией сжатого воздуха, который автоматически сбрасывает уже оторвавшийся от вытеснительного кольца 10 уплотнительный элемент 4 с торца фланца 5.

Необходимая центровка осей соединяемых фланцев 2 и 5 при стыковке, обеспечивающая попадание шипа 1 в паз 3 достигается после попадания установочных штырей 8 фланца 5 в соответствующие отверстия фланца 2.

Так как расстояние от бокового отверстия 15, включая его полное сечение (диа- 4 метр), до кольцевой камеры 11 меньше высоты вытеснительного кольца 10, то боковое отверстие 15 при нижнем положении вытеснительного кольца 10 перекрывается им.

Для герметизации coc;rrIIIOIIIIn фланцев

2 и 5 теперь достаточно вращения винта 9 в обратном направлении на несколько оборотов, когда связанный с ним клиновой фиксатор 6 входит в поперечные пазы 7 установочных штырей 8 и перемещает фланец 5 в сторону фланца 2 на величину досTBTo IIl) для уплотнения.

Формула изобретения

1. Фланцевое соединение с кольцевым шипом на одном из соединяемых фланцев, входящим в кольцевой паз с установленным в нем уплотнительным элементом второго фланца и зажимным устройством, например клино-винтовым, содержагцим клиновой фиксатор, входящий в поперечные пазы установочных штырей, а также винт для перемещения фиксатора, отличающееся тем, что, с целью упрощения дистанционного извлечения уплотнительного элемента из кольцевого паза фланца, в пазу фланца п» чвижно установлено вытеснительное кольцо, а в дне паза выполнена кольцевая камера, соединенная с источником сжатого воздуха.

2. Соединение по п. 1, отличающееся тем, что, с целью ограничения перемещения вытеснительного кольца и облегчения отрыва уплотнительного элемента от торцовой поверхности кольца, на фланце с пазом установлена пластинчатая пружина с ограничителем.

3. Соединение по п, 1 и 2, отличающееся тем, что, с целью обеспечения автоматического удаления уплотнительного элемента при его замене, к поверхности разъема фланца с пазом со стороны установки пластинчатой пружины подведена трубка, соединенная с источником сжатого воздуха, например через боковое отверстие фланца, паз и его кольцевую камеру, причем расстояние в осевом направлении от бокового отверстия до ограничителя имеет большую величину, а от бокового отверстия, включая его полное сечение, до кольцевой камеры— меньшую величину, чем величина толщины кольца.

67380!

Фиг. 2

1uz. у

Составитель В. Козуляев

Редактор И. Карпас Техред О. Луговая Корректор О. Билак

Заказ 4045/33 Тираж 1138 Подписное

ЦН И И ПИ Государственного комитета СССР по делам изобретений и открытий ! 13035, Москва, )К вЂ” 35, Раушская наб., д, 4/5

Филиал П ll П к Патент», г. Ужгорол. ул. Проектная, 4
