Плоскофакельная форсунка

Плоскофакельная форсунка

Иллюстрации

Показать все

Реферат

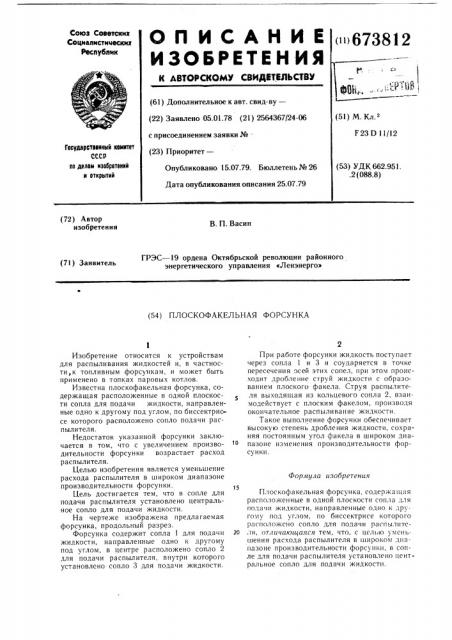

ОП ИСАНИЕ

ИЗОБРЕТЕ Н ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Ls !

;. (()Т1др:., (61) Дополнительное к авт. свид-ву— (22) Заявлено 05.01.78 (21) 2564367/24-06 с присоединением заявки №вЂ” (23) Приоритет—

ГОЩДаРСт444иый KOMNToT

СССР

44 делам изобретений

И аткрЫткй

51.

Опубликовано 15.07.79. Бюллетень № 26

Дата опубликования описания 25.07.79 (72) Автор изобретения

В. П. Васин

ГРЭС вЂ” 19 ордена Октябрьской революции районного энергетического управления «Ленэнерго» (71) Заявитель (54) ПЛОСКОФАКЕЛЬНАЯ ФОРСУНКА

Формула изобретения

Изобретение относится к устройствам для распыливания жидкостей и, в частности,к топливным форсут1кам, и может быть применено в топках паровых котлов.

Известна плоскофакельная форсунка, содержащая расположенные в одной плоскости сопла для подачи жидкости, направленные одно к другому под углом, по биссектриссе которого расположено сопло подачи распылителя.

Недостаток указанной форсунки заключается в том, что с увеличением производительности форсунки возрастает расход распылителя.

Целью изобретения является уменьшение расхода распылителя в широком диапазоне производительности форсунки.

Цель достигается тем, что в сопле для подачи распылителя установлено центральное сопло для подачи жидкости.

На чертеже изображена предлагаемая форсунка, продольный разрез.

Форсунка содержит сопла 1 для подачи жидкости, направленные одно к другому под углом, в центре расположено сопло 2 для подачи распылителя, внутри которого установлено сопло 3 для подачи жидкости.

При работе форсунки жидкость поступает через сопла 1 и 3 и соударяется в точке пересечения осей этих сопел, при этом происходит дробление струй жидкости с образованием плоского факела. Струя распылителя выходящая из кольцевого сопла 2, взаимодействует с плоским факелом, производя окончательное распыливание жидкости.

Такое выполнение форсунки обеспечивает высокую степень дробления жидкости, сохраняя постоянным угол факела в широком диапазоне изменения производительности форсунки.

Плоскофакельная форсунка, содержащая расположенные в одной плоскости сопла для подачи жидкости, направленные одно к другому под углом, по биссектрисе которого расположено сопла для подачи распылнтс20 ля, птлинающаяея тем, что, с целью уменьшения расхода распылителя в широком диапазоне производительности форсунки, в сопле для подачи распылителя установлено центральное сопло для подачи жидкости.

673812

Редактор Л. Баглай

Заказ 4049/34

Составитель Л. Кулагин

Техред О. Луговая Корректор Г. Решетник

Тираж 648 Подписное

ЦН И И П И Государственного комитета СССР по делам изобретений и открытий

11ЗО35, Москва, Ж вЂ” 35, Раушская наб„д. 4!5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4
