Горелочная насадка
Иллюстрации
Реферат

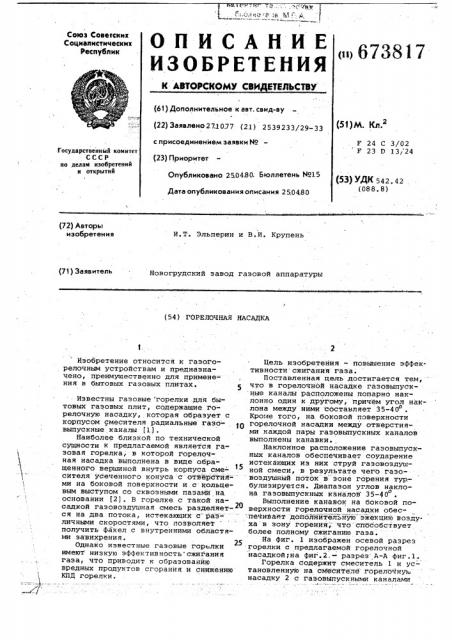

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
Союз Советских
Социалистических
Республик
I«>6738)7
К АВТОРСКОМУ СВИ ЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 271077 (21) 2539233/29-33 (51)М. Кл. с присоединением заявки Мо (23) Приоритет
F 24 С 3/02
F 23 D 13/24
Государственный комитет
СССР но делам изобретений и открытий
Опубликовано 2504.80. Б оллетень М15
Дата опубликования описания 250480 (53) УДК 542. 42 (088 ° 8) (72) Авторы изобретения
И.T. Эльперин и В.И. Крупень (71) Заявитель
Новогрудский завод газовой аппаратуры (54 ) РОРЕЛОЧНАЯ НАСАДКА
Изобретение относится к газогорелочным устройствам и предназначено, преимущественно для примене- ния в бытовых газовых плитах. 5
Известны газовые горелки .для бытовых газовых плит, содержащие горелочную насадку, которая образует с корпусом смесителя радиальные газо - . выпускные каналы (1).
Наиболее близкой по технической сущности к предлагаемой является газовая горелка, в которой горелочная насадка выполнена в виде обращенного вершиной внутрь корпуса сме- сителя усеченного конуса с отверстиями на боковой поверхности и с кольцевым выступом со сквозными пазами на основании (2). В горелке с такой насадкой гаэовоэдушная смесь разделяет-2О ся на два потока, истекакцих с" раз"личными скоростями, что позволяет получить факел с внутренними областями завихрения.
Однако известные газовые горелки имеют низкую эффективность сжигания газа, что приводит к образованйю вредных продуктов сгорания и снижению
КПД горелки.
Цель изобретения — повышение эффективности сжигания газа.
Поставленная цель достигается тем, что в горелочной насадке газовыпускные каналы расположены попарно наклонно один к другому, причем угол наклона между ними составляет 35-40
Кроме того, на боковой поверхности горелочной насадки между отверстиями каждой пары газовыпускных каналов выполнены канавки.
Наклонное расположение гаэовыпускных каналов обеспечивает соударение истекающих из них струй газовоэдушной смеси, в результате чего гаэовоздушный поток в зоне горения турбулиэируется. Диапазон углов наклона газовыпускных каналов 35-40
Выполнение канавок на боковой поверхности горелочной насадки обеспечивает дополнйтельную эжекцию воздуха в зону горения, — что спбсобствует более полному сжиганию газа.
На фиг. 1 изображен осевой разрез горелки с предлагаемой горелочной насадкой;на фиг.2. — разрез А-А фиг.1. горелка содержит смеситель 1 и установленную на смесителе горелочнуь насадку 2 с гаэовыпускными каналами
673817 фиа 2. фее.!
Составитель В; Кошелев
Редактор Е. Месропова Техред О.Андрейко.
Заказ. 1367/59 Тираж 857
ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий, 113035, Москва, Ж-35, Раушская наб., д. 4/5
Филиал ППП Патент, r. Ужгород, ул. Проектная, 4
Корректор A,Ãðèöåíêî
Подписное
3, которые расположены попарнЬ нак- . ЙЖШо относительйо рйдиальног6 направления на корпусе 4. На боковой rioaepxности корпуса 4 горелояной насадки выполнены канавки 5. Для увеличения
«скорости истечения газовоздушных пойоков газовыпускные каналы могут выполняться сужающимися по направлению движения потоков..
Формула изобретения
1. Горелочная насадка, содержащая корпус с газовыпускными каналами, — о т л и ч а ю ia а я с я- тем, что, ф
- " с целъю"поййаения эффективности сжигания "гаЯГ", "1"азовыпускные каналы рас положены попарно наклонно один к дру. гому, причем угол наклона между ними составляет 35-40
2. Насадка по и. 1, о т л и ч а ю щ а я с я тем, что на боковой поверхности корпуса между отверстиями каждой пары газовыпускных каналов выполнены канавки.
Источники информации, принятые во внимание при экспертизе
l. Авторское свидетельство CCCP
Р 404996, кл. F 23 D 13/00, 1971.
2. Авторское свидетельство СССР
М 399686, кл. Р 24 С 3/02, 1972.
