Реферат

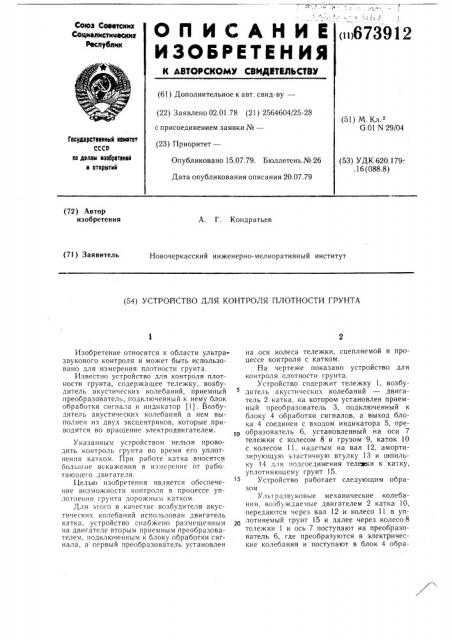

нп673912

Союз Советских

Социалистичвслих

Реслублик

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 02.01.78 (21) 2564604/25-28 с присоединением заявки №вЂ” (23) Приоритет— (51) М. Кл 2

G 01 N 29/04

Госудорстоенный NoNITBT

СССР па делам изобретений н открытий

Опубликовано 15.07.79. Бюллетень № 26

Дата опубликования описания 20.07.79 (53) УДК 620.179-..16 (088.8) (72) Автор изобретения

А. Г. Кондратьев (7!) Заявитель

Новочеркасский инженерно-мелиоративный институт (54) УСТРОЛСТВО ДЛЯ КОНТРОЛЯ ПЛОТНОСТИ ГРУНТА

Изобретение относится к области ультразвукового контроля и может быть использовано для измерения плотности грунта.

Известно устройство для контроля плотности грунта, содержащее тележку, возбудитель акустических колебаний, приемный преобразователь, подключенный к нему блок обработки сигнала и индикатор (I). Возбудитель акустических колебаний в нем выполнен из двух эксцентриков, которые приводятся во вращение электродвигателем.

Указанным устройством нельзя проводить контроль грунта во время его уплотнения катком. При работе катка вносятся большие искажения в измерение от работающего двигателя.

Целью изобретения является обеспечение возможности контроля в процессе уплотнения грунта дорожным катком.

Для этого в качестве возбудителя акустических колебаний использован двигатель катка, устройство снабжено размещенным на двигателе вторым приемным преобразователем, подключенным к блоку обработки сигнала, а первый преобразователь установлен на оси колеса тележки, сцепляемой в процессе контроля с катком.

На чертеже показано устройство для контроля плотности грунта.

Устройство содержит тележку 1, возбудитель акустических колебаний — двигатель 2 катка, на котором установлен приемный преобразователь 3, подключенный к блоку 4 обработки сигналов, а выход блока 4 соединен с входом индикатора 5, преобразователь 6, установленный на оси 7 тележки с колесом 8 и грузом 9, каток 10 с колесом 11, надетым на вал 12, амортизирующую эластичную втулку 13 и шпильку !4 для подсоединения тележки к катку, уплотняющему грунт 15.

Устройство работает следующим образом

Ультразвуковые механические колебания, возоуждаемые двигателем 2 катка 10, передаются через вал 12 и колесо 11 в уплотняемый грунт 15 и далее через колесо 8 тележки 1 и ось 7 поступают на преобразователь 6, где преобразуются в электрические колебания и поступают в блок 4 обра67391

3 ботки сигналов, на другой вход которого поступают электрические колебания с приемного преобразователя 3, установленного на двигателе 2. Блок 4 обработки сигналов сравнивает сигналы двух преобразователей 3 и 6 по фазе или амплитуде и вырабатывает сигнал, который через индикатор 5 сигнализирует машинисту о практической плотности грунта.

Для стабилизации акустического контакта колеса 8 с грунтом, а также повышения устойчивости тележки 1 на нем установлен груз 9. Амортизирующая эластичная втулка 13 и шпилька 14 служат для подсоединения тележки 1 к катку 10, а также для предотвращения передачи механических колебаний с катка на преобразователь 6 через элементы зацепления тележки с катком.

4

Формула изобретения

Устройство для контроля плотности грунта, содержащее тележку, возбудитель акустических колебаний, приемный преобразователь, подключенный к нему блок обработки сигнала и индикатор, отличающееся тем, что, с целью обеспечения возможности контроля в процессе уплотнения грунта дорожным катком, в качестве возбудителя акустических колебаний использован двигатель катка, устройство снабжено размещенным на двигателе вторым приемным преобразователем, подключенным к блоку обработки сигнала, а первый преобразователь установлен на оси тележки, сцепляемой в процессе контроля с катком.

Источники информации, принятые во внимание при экспертизе

1. Патент США № 3427877, кл. 73 — 671, 1969.

Редактор Н. Аристова

Заказ 4063/39

Составитель Б. Мещеряков

Техред О. Луговая Корректор В. Бутяга

Тираж 1089 Подписное

ЦН И И П И Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д, 4/5

Филиал П П П «Патент», г. Ужгород, ул. Проектная, 4
