Устройство для определения оптических характеристик атмосферы

Устройство для определения оптических характеристик атмосферы

Иллюстрации

Показать все

Реферат



УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ ОПТИЧЕСКИХ ХАРАКТЕРИСТИК АТМОСФЕРЫ по авт. ев; fsfe 606442, р т ли ч а ю - щ е е с я тем, что, i; целью повышения точности, оно рнабжено усилителем с коэффициентом усиления, дискретно. мей^Ю- щимся от 1.6 до 1,99i. включенным между накопителем, не имеющим линии задержки,и блоком раЗНОСТ11.;,/;•: t

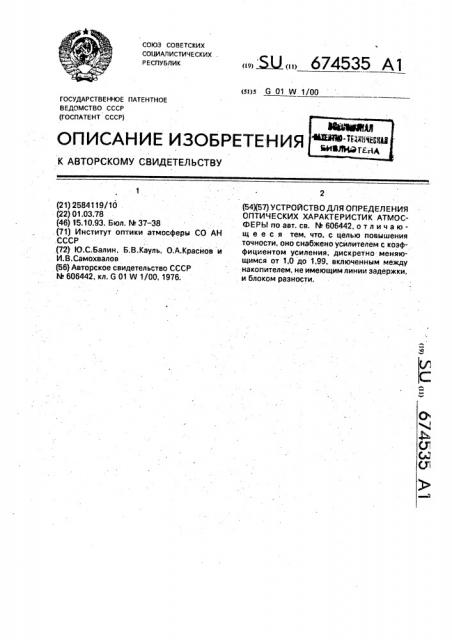

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

119) (11) (я)5 G 01 W 1/00

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

K АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 2584119/10 (22) 01.03;78 (46) 15.10.93. Бюл. М 37-38 . (71) Институт оптики атмосферы СО АН .СССР (72) Ю.С.Балин, Б.В.Кауль. О.А.Краснов и

И.В.Самохвалов (56) Авторское свидетельство СССР

f4 606442, кл. G 01 W 1/00, 1976. (54)(57) УСТРОЙСТВО ДЛЯ ОП РЕДЕЛ ЕНИЯ

ОПТИЧЕСКИХ ХАРАКТЕРИСТИК АТМОСФЕРЫ по авт. св. М 606442, о т л и ч а ющ е е с я тем, что, с целью повышения точности, оно снабжено усилителем с коэффициентом усиления, дискретно- меняющимся от 1,0 до 1,99, включенным между накопителем, не имеющим линии задержки, и блоком разности. о f

4ы

ЦП

Ой

674535

r(t)tmyx 2 г 2

7(8 J F(t)t dt — (Г()t dt ) о о

Устройство относится к области измерения оптических параметров атмосферы вдоль горизонтальных и наклонных трасс, например для пространственного контроля степени загрязненности или замутненности атмосферы.

Известно устройство по авт.св. М

606442, содержащее импульсный источник излучения с блоком управления, фотоприемник, связанньф„с блоком деления через усилитель, и параллецьно подключенные к нему накопители, в цепь одного из которых включена лиИия задержки, а также регистрирующий блок. Устройство снабжено блоком разности, связанным входами с выходами накопителей, а выходом — с одним из входов блока деления, другой вход которога через линию задержки подключен к усилителю.

Недостатком известного устройства является то, что в любой метеоситуации и при любом потенциале локатора при конечной амплитуде.сигнала на конце трассы алгоритм, реализованный в этом устройстве, расходится, и получаемые при помощи этого устройства значения коэффициента рассеяния могут уже на середине трассы зондирования превышать допустимые ошибки измерения.

Целью изобретения является повышение точности восстановления пространственного распределения коэффициента рассеяния.

Это достигается тем, что в предлагаемом устройстве в плечо накопителя, не имеющего линии задержки, введен усилитель с постоянным коэффициентом усиления, дискретно меняющимся от 1,0 да 1,99. вход которого подключен к этому накопителю, накапливающему сигнал за время tm», а выход — к блоку разности. При этом значение коэффициента усиления усилителя рас-. считывается из следующей зависимости: — 1.71 7 =1+ I где о — коэффициент усиления; к — оптическая толща.

Таким образом, коэффициент усиления меняется в зависимости от реализуемой метеоситуа ции.

Введение усилителя с постоянным коэффициентом усиления, дискретно меняющимся в зависимости ат реализуемой метеоситуации, позволяет реализовать следующий алгоритм: где z (с} — коэффициент рассеяния, F(t)— мощность сигнала, принятого в момент времени t, отсчитываемого с момента посылки — 1Л т

t.= 1+ I

Усиленный сигнал с усилителя 11 поступает на один из входов блока 8 разности, на дру50 гой вход которого поступает сигнал с накапителя б, Разнастный сигнал из блока 8 гюступает на блок деления, на другой вход которого поступает сигнал через линию 5 задержки из нелинейного усилителя 3. Результат деления, равный коэффициенту рассеяния, фиксируется на регистрирующем приборе 10.

55 (56) Авторское свидетельство К 606442, кл. G 01 W 1/00, 1976. импульса излучения в атмосферу.

На чертеже представлена блок-схема устройства, содержащего блок 1 управления, импульсный источник 2 излучения, усилитель 3 сигнала с регулировкой по дальности, фотоэлектрический приемник 4, 10 линию 5 задержки, накопители 6 и 7 сигнала, блок 8 разности, блок 9 деления, регистрирующий прибор 10 и усилитель 11 с коэффициентам передачи l,0 — 1,99.

Блок 1 управления подключен к источнику 2 излучения. Фатаприемник 4 через усилитель 3 связан с линией 5 задержки и накопителями 6 и 7. Выход накопителя 7 подключен к усилителю 11. На вход блока 8 разности подключены выходы накопителя 6 и усилителя 11, Блок 9 деления связан с блоком 8 разности и через линию задержки

5 с усилителем 3, Регистрирующий прибор

10 подключен к блоку деления 9, Устройство работает следующим образом.

Блок 1 управления запускает импульсный источник 2 излучения и усилитель 3.

Рассеянное в обратном направлении излучение поступает на фотоэлектрический при30 емник 4, сигнал с катарага усиливается пропорционально t2 усилителем 3 и поступает как непосредственно на накопитель 7, так и через линию 5 задержки на накопитель

6 и блок 9 деления. Линия 5 задержки задер35 живает сигнал на такое время. пока сигнал на накопителе 7 не достигнет своего максимальнага значения, Накопленный сигнал за время lrnax с накопителя 7 поступает на усилитель 11 с постоянным коэффициентам

40 усиления, величина которого мажет дискретно меняться в пределах 1,0 — 1,99 в зависимости от метеоситуации, причем величина коэффициента усиления в каждом реализуемом случае определяется из саат45 ношения

674535
