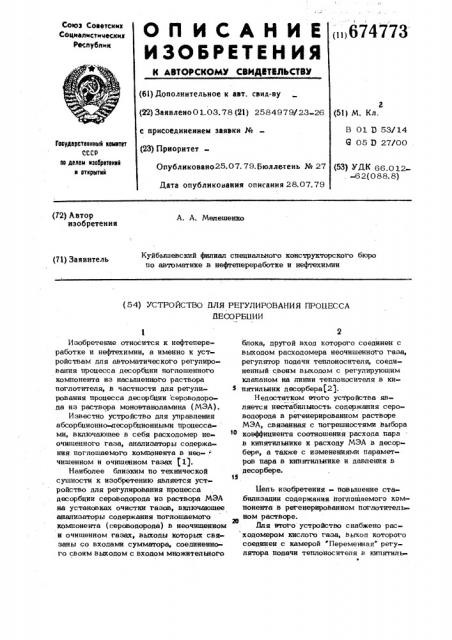

Союз Соавтскнх

Соцмалнстнчвских

Республик

Оп ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДВТВЛЬСТВУ (6l) Дополнительное к авт. свиа-ву (22) Заявлеио01.03.78 (21) 2584979/23 26 с присоединением заявки № (51) М. Кл.

В 01 9 53/14

6 05 D 27/00

Гоеударотаеннмй комитет

СССР оо делан изобретений

ll 07KPbITMN (23) ПриоритетОпубликовано25.07. 79. Бюллетень № 27

Дата опубликования описания 28.07.79 (+) УД 66.012. -62(088.8) (72) Автор изобретения

А. A. Мелешенко

Куйбышевский филиал специального конструкторского бюро по автоматике в нефтепереработке и нефтехимии (71) Заявитель (54) УСТРОЙСТВО ИЛЯ РЕГУЛИРОВАНИЯ ПРОЦЕССА

ПЕСОРБЦИИ

Изобретение относится к нефтепереработке и нефтехимии, а именно к устройствам для автоматического регулирования процесса десорбции поглошенного компонента из насышенного раствора поглотителя, в частности для ретулирования процесса десорбции сероводорода из раствора моноэтаноламина (МЭА).

Известно устройство для управления абсорбционно-десорбционными процессами, включаюшее в себя расходомер неочишенного газа, анализаторы содержания поглошаемого компонента в нео- чишенном и очишенном газах (1).

Наиболее близким по технической сушности к изобретению является устройство для регулирования процесса десорбции сероводорода из раствора МЭА на установках очистки газов, включаюшее анализаторы содержания поглощаемого компонента (сероводорода) в неочишенном и очищенном газах, выходы которых связаны со входами сумматора, соединенного своим выходом с входом множительного блока, другой вход которого соединен с выходом расходомера неочищенного газа, регулятор подачи теплоносителя, соединенный своим выходом с регулирующим клапаном на линии теплоносителя в ки пятильник десорбера(2).

Недостатком этого устройства является нестабильность содержания сероводорода в регенерированном растворе

МЭА, связанная с погрешностями выбора коэффициента соотношения расхода пара в кипятильнике к расходу МЭА в десорбере, а также с изменениями параметров пара в кипятильнике и давления в десорбере.

Цель изобретения повышение стабилизации содержания поглощаемого комнонента в рет енерированном поглотительном растворе.

0ля этого устройство снабжено расходомером кислого газа, выход которого соединен с камерой "Переменная регулятора подачи теплоносителя в кипятиль674773

5 !

3 ник, камера "Задания", которого соединена с выходом множительного блока.

На чертеже дана структурная схема устройства.

Неочищенный газ по трубопроводу 1 поступает в абсорбер 2, где, барботируя через раствор МЭА, очищается от сероводорода (Н Ь). Очищенный газ по трубопроводу 3 покидает установку. Насыщенный сероводородом раствор МЭА по линии 4 поступает в десорбер 5. Раствор МЭА внизу десорбера подогревается с помощью кипятильника 6, обогреваемого паром, поступающим по линии 7.

Регенерированный раствор МЭА по линии

8 возвращается в абсорбер, а парогазовая смесь из верхней части десорбера через конденсатор 9 поступает во флегмовую емкость 10. Образовавшаяся в результате конденсации паров воды флег ма возвращается в десорбер по линии 11, а сероводород (кислый газ) из емкости

10 по линии 12 отводится из установки.

Расходомер 13 измеряет расход неочищенного газа. Содержание Н28 в неочищенном и очищенном газах измеряют анализаторы 14 и 15, выходы которых связаны с входами сумматора 16. Один вход множительного блока 17 соединен с выходом сумматора 16, другой соединен с расходомером 13 неочищенного газа, а выход множительного блока 17 связан с камерой "Задания" регулятора 18, камера "Переменная" которого соединена с расходомером 19 кислого газа. Выход регулятора 18 связан с регулирующим клапаном 20.

Устройство работает следующим образом.

На выходе. множительного блока 17 отрабатывается сигнал, пропорциональный количеству сероводорода; поглошейного раствором МЭЛ из газа. Этот сигнал сравнивается с сигналом расходомера кислого газа 19 с помощью регулятора 18, и s зависимости от величины рассогласования этих сигналов изменяется положение рабочего органа ре« гулируюшего клапана 20. Например, при увеличении расхода неочищенного газа увеличивается сигнал.от расходомера 13, 30

ЗБ

Ы а следовательно, и нв выходе множительного блока 17, При том "задание регулятору 18 будет больше "переменной, и клапан 20 приоткроется и увеличит подачу газа в кипятильник 6 и отпарку сероводорода из раствора МЭА на тарелках десорбера 5. Расход Н 5 по линии 12 при этом возрастает и будет соответствовать количеству Н 9 в регенерированном растворе при минимально возможных затратах пара. Экономический аффект от его внедрения составит 1015 тыс. руб. в год на 1 десорбер.

Формула изобретения

Устройство для регулирования процесса десорбции из поглотительного раствора поглощенного компонента на установках газоочистки, в частности процесса десорбции сероводорода из раствора моновтаноламина, включающее анализаторы содержания поглощаемого компонента в неочищенном и очищенном газах, выходы которых связаны со входами сумматора, соединенного своим выходом со вхо-, дом множительнсго блока, другой вход которого соединен с выходом расходомера неочищенного газа, регулятор подачи теплоносителя, соединенный своим выходом с регулиру|ошим клапаном на линии теплоносителя в кипятильник десорбера, о т л и ч а ю ш е е с я тем, что, с целью стабилизации содержания поглощаемого компонента в регенерированном поглотительном растворе, устройство снабжено расходомером кислого газа, выход которого соединен с камерой Переменная регулятора подачи теплоносителя в кипятильник, камера

Задания" которого соединена с выходом множительного блока.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

No. 521914, кл. В 01 D 53/14, 1974.

2. Анцыпович И. С. и др. Автомати, зация процессов очистки горючих газов от сероводорода и его переработки в элементарную серу, Научно-технйческий, обзор, ВНИИЭГазпром, 1974. 674773
