Реферат



° -.. тРкил .. .Е 4. (и)6748 1 1

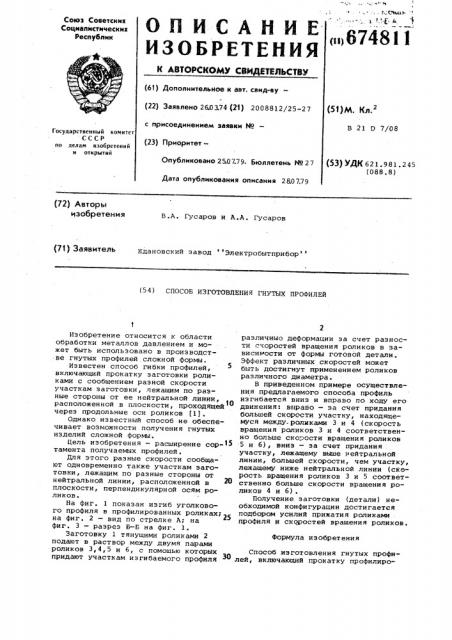

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-sy— (22) Заявлено 260374 (21) 2008812/25-2 7 с присоединением заявки М— (23) Приоритет—

Опубликовано 250779. Бюллетень 89 27

Дата опубликования описания 2&0779

Союз Советсккк

Соцналнсткческых

Республмк (53)М. Кл.

В 21 D 7/08

Государственный комитет

СССР по делам изобретений и открытий (53) УДК 621.981.245 (088.8) (72} Авторы изобретения

В .А. Гусаров и A.À. Гусаров (71) Заявитель ждановский завод Электробытприбор (54) СПОСОБ ИЗГОТОВЛЕНИЯ ГНУТЫХ ПРОФИЛЕЙ

Формула изобретения

Изобретение относится к области обработки металлов давлением и может быть использовано в производстве гнутых профилей сложной формы.

Известен способ гибки профилей, включающий прокатку заготовки роликами с сообщением разной скорости участкам заготовки, лежащим до разные стороны от ее нейтральной линии, расположенной в плоскости, проходящей через продольные оси роликов (1j.

Однако известный способ не обеспечивает возможности получения гнутых иэделий сложной формы.

Цель изобретения — расширение сор-15 тамента получаемых профилей.

Для этого разные скорости сообщают одновременно также участкам заготовки, лежащим по разные стороны от нейтральной линии, расположенной в И плоскости, перпендикулярной осям роликов.

На фиг. 1 показан изгиб уголкового профиля в профилированных роликах) на фиг. 2 — вид по стрелке А; на фиг. 3 — разрез Б-Б на фиг. 1.

Заготовку 1 тянущими роликами 2 подают в раствор между двумя парами роликов 3,4,5 и 6, с помощью которых придают участкам изгибаемого профиля различные деформации эа счет разности с соростей вращения роликов в зависимости от формы готовой детали.

Эффект различных скоростей может быть достигнут применением роликов различного диаметра.

В приведенном примере осуществления предлагаемого способа профиль изгибается вниз и вправо по ходу его движения: вправо — за счет придания большей скорости участку, находящемуся между- роликами 3 и 4 (скорость вращения роликов 3 и 4 соответственно больше скорости вращения роликов

5 и 6), вниз — за счет придания участку, лежащему выше нейтральной линии, большей скорости, чем участку, лежащему ниже нейтральной линии (скорость вращения роликов 3 и 5 соответственно больше скорости вращения роликов 4 и 6) .

Получение заготовки (детали) необходимой конфигурации достигается подбором усилий прижатия роликами . профиля и скоростей вращения роликов.

Способ изготовления гнутых профилей, включающий прокатку профнлиро674811

Фиг.3

Составитель Т. Яковлева

Редактор Т. Клюкина Техред Э, Чужих Корректор M. Вигула

Тираж 1033 Подписное

ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/Б

Заказ 4185/7

Филиал ППП Патент, г. Ужгород, ул. Проектная, 4 ванной заготовки роликами с сообщением разной скорости участкам заготовки, лежащим по разные стороны от ее нейтральной линии, расположенной в плоскости, проходящей через продольные оси роликов, о т л и ч а юшийся тем, что, с целью расширения сортамента получаемых профилей, разную скорость сообщают одновременно участкам заготовки, лежащим по разные стороны о= нейтральной линии, расположенной в плоскости, пер перпендикулярной осям валков.

Источники информации, принятые во

5 внимание при экспертизе

1. Целиков А.И. Основы теории прокатки. М., Металлургия, 1965, с. 210 .
