Союз Советских
Социалистических
Республик

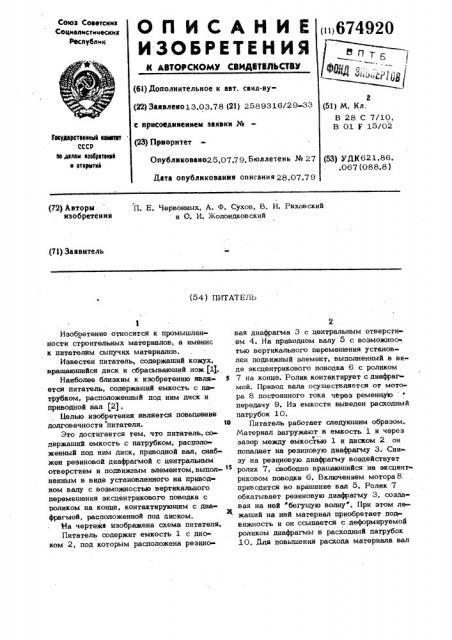

ОПИСАНИЕ
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДВТВЛЬСТВУ ()674920 (6!) Дополнительное к авт. свид-ву(22) Заявлеио13.03.78 (21) 2589316/29-33 е присоедияеиием заявки № (23) ПРиоритет
Опубликоваио25,07 79, Бюллетень № 27
Дата опубликования описания 28 07.79
2 (5т) М. Кл, В 28 С 7/10, В 01 7 15/02
Гввуларстевнный квватвт
СССР вв двлвм нзвбрвтвннй н вткритнй (53) УДК621.86. .067 (088.8 ) П. Е,. Червонных, А. Ф, Сухов, В. И. Ряховский и О. И. Жолондковский (72) Авторн изобретения (71) Заявитель (54 ) ПИТАТЕЛЬ
Изобретение относится к промышленности строительных материало, а имение к питателям сыпучих материалов.
Известен питатель, содержащий кожух, :вращающийся диск и сбрасываюший нож (1 .
Наиболее близким к изобретению явля ется питатель, содержащий емкость с патрубком, расположенный под ним диск и приводной вал 12), Белью изобретения является повышение долговечности питателя.
Это достигается тем, что питатель,со» держащий емкость с патрубком, расттоло» женный под ним диск, приводной вал, снабжен резиновой диафрагмой с центральным отверстием и подвижным элементом,выполненным в виде установленного на приводном валу с воэможностью вертикального перемещения эксцентрикового поводка с роликом на конце, контактирующим с диафрагмой, расположенной под диском.
На чертеже изображена схема питателя.
Питатвль содержит емкость 1 с диском 2, под которым расположена резино
2 вая диафрагма 3 с центральным отверстием 4. На приводном валу 5 с возможноо. тью вертикального перемещения установлен подвижный элемент, выполненный в виде эксцентрикового поводка 6 с роликом
5 7 на конце. Ролик контактирует с диафрагмой, Привод вала осуществляется or мотора 8 постоянного тока через ременную передачу 9. Иэ емкости выведен расходный патрубок 10.
Питатель работает следующим образом.
Материал загружают в емкость 1 и через г - . зазор между емкостью 1 и диском 2 он попадает на резиновую диафрагму 3. Снизу на резиновую диафрагму воздействует тЗ ролик 7, свободно вращающийся на эксцент» риковом поводке 6. Включением мотора 8 приводится во вращение вал 5, Ролик 7 обкатывает резиновую диафрагму 3, создавая на ней бегущую волну". При этом лежаший на ней материал приобретает подвижность и OH ссыпается с деформируемой роликом диафрагмы в расходный патрубок
10.,Пля повышения расхода материала вал
674920
Составитель Н, Ширинкина
Ред к р А Nopoaoaa Т ред 3. Ф,,„„Корректор А Власенко
Заказ 4198/13 Тираж 657 Подписное
ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий
113035, Москва, >4-35, Раушская наб., д. 4/6
Филиал ППП "Патент, ". Ужгород„ул. Проектная, 4 з
5 передвигают вверх, ролик 7 сильнее деформирует диафрагму 3, высота волны увеличивается, что влечет эа собой повышение текучести материала. Одновременно изменяют скорость врашения ролика 7.
Выполнение питателя с резиновой диафрагмой и установленным на приводном валу подвижного элемента в виде эн:сцен рикового поводка с роликом повышает долговечность .смесителя. 10
Формула изобре тек ия
Питатель, содержащий емкость с паФ трубком, расположенный под ним диск, приводной вал, о т л и ч а ю ш и и с я тем, что, с пенью повышения долговечности питатеня, он снабжен резиновой диафрагмой с центральным отверстием и подвижным элементом, выполненным в виде установленного на приводном валу с возможностью вертикального перемешения эксцентрикового поводка с роликом на конце, контактируюшим с диафрагмой, раоположенной под диском.
Источники информации, принятые во внимание при экспертизе
1. Авторское свидетельство СССР
N 137049, кл, В 28 С 7/16, 1960.
2. Сапожников М. 2. "Механическое оборудование предприятий строительных материалов, иэделий и конструкций». М., "Высшая школа, 1971, с, 289-290,
