Способ изготовления поглощающих пластин

Способ изготовления поглощающих пластин

Иллюстрации

Показать все

Реферат

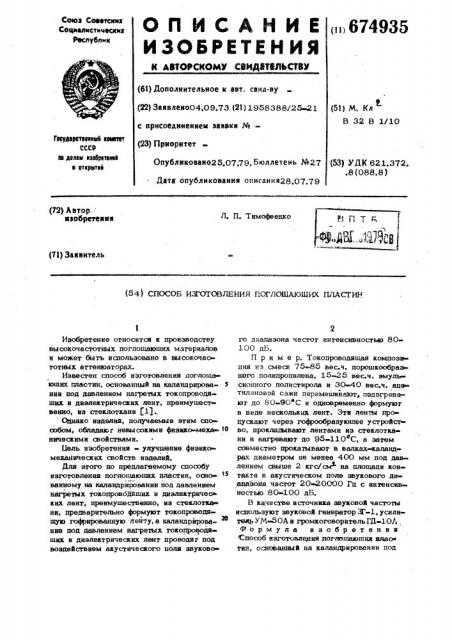

Союз Соеетсеа

Социалистических

Рвспублик

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ и АВТОРСКОМУ СВНДВТИЛЬСТВУ

< 674935 (61) Дополнительное к авт. свид-ву (22) Заявлено04.09.73 (2ll |1958388/25-21 с прнсоеднненнем заявки №(23) Прноритет

Опублнковано25.07.79. Бюллетень %27

Дата опубликования описання28,07.79 (51) М. Ки

В 32 В 1/10

Гевудеретеюяай ааиатет

СССР а демм ямбретюнюВ я еткрнтия (53) УДК 621.372..8 (088.8) (12) Автор. изобретения

Л. П. Тимофеенко (7!) Заявитель (54) СПОСОБ ИЗГОЧ ОВЛЕНИЯ ПСГЛОША10КИХ ПЛАСТИН

Изобретение относится к производству высокочастотных поглошающих материалов и может быть использовано в высокочаототных аттенюаторах.

Известен способ изготовления поглошаюшнх пластин, основанный на каландрирова- 5 нии под давлением нагретых токопроводяших и диэлектрических лент, преимушест венно, из стеклоткани (11.

Однако изделия, получаемые этим спо ообом, обладают невысокими физнкомеха 10 ническими свойствами.

Oem изобретения - улучшение физико механических свойств изделий.

Для этого по предлагаемому способу изготовления поглошаюших пластин, осно > ванному иа каландрнрованин под давлением нагретых токопроводяших и диэлектричео ких лент, преимушественно, из стеклотка ни, предварительно формуют токопроводящую гофрированную .лейту, а каландрирова © ние под давлением нагретых токопроводя« ших и диэлектрических лент проводят под воздействием акустического поля звуково

2 го диапазона частот интенсивностью 80»

100 дБ.

Пример. Токопроводяшаа компози ция из смеси 75-85 вес.ч. порошкообраэ ного полипропилена, 15 25 вес.ч. эмуль сионного полистирола и 30-40 вес.ч. ацетиленовой сажи перемешиваззт, подогревают до 80-9О С и одновременно формуют в виде нескольких лент. Этн ленты про пускают через гофрообразуюшее устройся» во, прокладывают лентами из стеклотка ни и нагревают до 95-110 С, а затем совместно прокатывают в валках-каландрах диаметром не менее 400 мм под давлением свыше 2 кгсlсм на площади контакта и акустическом поле звукового ди аназона частот 20 20000 Гц с интенсив« постыл 80-100 дБ.

В качестве источника звуковой частоты используют звуковой генератор Х-1, усилитель УМ-50А и громкоговоритель ГД10Л

Формула изобретения

Способ изготовления пог юшаюшик алао тин, основанный на каландрировании под

674935

Составитеаь Ю. Еркин

Редактор Т. Иванова Техред 3. Фантs

Koppeегоp M. tloao

Заказ 4202/13 Тираж 512 Подписное

КНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Хосааа, Ж 33, Раущоааа ааа., д. 4/3

Фадаад ППП Пауааг, г. Удоород, уа. Проаагнад, 4 давлением нагрежх токопроводяших и ди электрических лент; преимушественно, из стеклоткани, о т л и ч а ю ш и и с я тем, что, с целью улучшения физико-мехи" нических свойств изделий, предварительно формуют тоиопроводящую гофрированную ленту, а каланцрирование под давлением : нагретых токопроводяших и диэлектричес4 ких лент проводят под воздействием акустического поля звукового диалазона частот интенсивностью 80100 дБ.

Источники информации, принятые во внимание при экспертизе

1. Патент Великобритании Ии 11 90607, кл. В5Й, 1970.
