Реферат

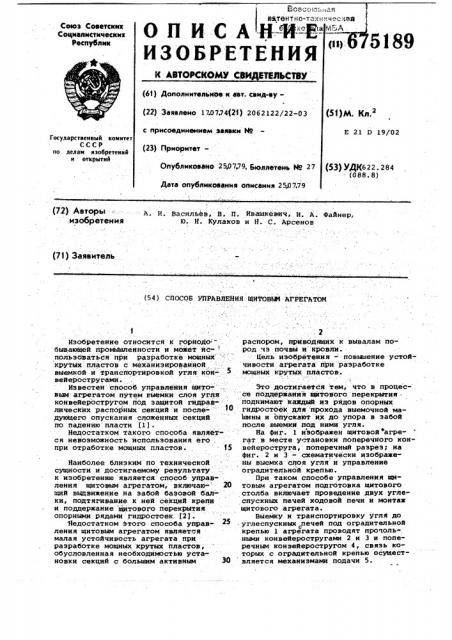

О П И С А %4-

ИЗОБРЕТЕНИЯ се со (,з li Л

I и ц ъсхзщ

Сеюз Советскик

Социалистических

Республик

К АВТОРСКОМУ СВИ ВТОВСТВУ (61) Дополнительное к авт. сеид-ву— (22) Заявлено 17Л774(21) 2062122/22-03 с присоединением заявки М (23) Прмормтет(51)М. Кл.

Е 21 D 19/02

Государственный комитет

СССР по делам изобретений и открытий

Опубликовано 250779, Бкщлетень М 27 (53) УДК622. 284 (088. 8) Дата опубликоаания описания 250779 (72) АвтОРы . изобретения

A. И. Васильев, В. П. Ивашкевич, И. A. файнер, t0. Н. Кулаков и Н. С. Арсенов (71) Заявитель (54 ) СПОСОБ УПРАВЛЕНИЯ ЩИТОВЫМИ АГРЕГАТОМ

Изобретение относится к горнодо - . бывающей йромйшленности и может йспользоваться при разработке мощных крутых пластов с механизированной выемкой и трансПортировкой угля конвейеростругами. известен способ управления цито- . вым агрегатом путем выемки слоя угля конвейеростругом йод защитой гидравлических распорных секций и после- дующего опускания сложенных секций по падению пласти (1).

Недостатком такого способа являет» ся невозможность использования егО . при отработке мощных пластов. : f5

Наиболее близким по технической сущности н достигаемому результату к изобретению является способ управления щитовым агрегатом, включаю- 20 щий выдвижение на забой баэовой балки, подтягивание к ней секций крепи и поддержание"щитового перекрытия опорными рядами гидростсек (2j.

Недостатком этого способа управления щитовым агрегатом является малая устойчивость агрегата при разработке мощных крутых пластов, обусловленная необходимостью установки секций с большим активным 30

2 распором, приводяцих к вывалам пород чэ почвы и"кровли. фаль изобретения - повьыение устойчивости агрегата при разработке мощных крутых пластов.. Это достигается тем, что в процессе поддержания щитового перекрытия . поднимают каждый из рядов опорных гидростоек для:прохода выемочной мариины и опускаЬт их до упора в забой после выемки под ними угля.

На Фиг. 1 изображен щитовой агрегат в меСте установки поперечного конвейероструга, поперечный разрезу на

Фнг. 2 н 3 — схематически изображены выемка слов угля н управление оградительной крепыш.

При таком способе управления щитовым агрегатом подготовка щитового столба включает проведение двух углеспускных печей ходовой печи и монтаж щитового агрегата.

Выемку н транспортировку угла до углеспускных печей под оградительной с крепыш 1 агрегата проводят продольными конвейеростругамн 2 и 3 и поперечным конвейеростругом 4, связь которых с оградительной крейью осуществляется механизмами подачи 5.

3 . 6751

Посекциойй ю прйнудительную пеРедвижку оградительной крепи 1 проводят при помощи базовой балки 6, домкратов передвижения 7 и рядов опорных гидростоек 8-10, .служащйх для поддержания щитового перекрытия.

Перед снятием стружки угля равйомерно по всему забою продольными конвейеростругами 2,3 проводят зарубку в угольный массив поперечного койвейероструга 8 для образования канавки против углеспускной печи. Поперечный 30 конвейероструг 4 в процессе всей работы находится ниже уровня зарубки про дольных конвейеростругов 2,3. После необходймого заглубления поперечного кснвейероструга 4 проводят зарубку 45 продольнйх конвейеростругов 2, 3 иа глубийу выйимаемой стружки и отбойку ими оставшейся иачкй угля в зоне дейстВня механизма ПОдфчи каждого конвейероструга. ЗаРУбку"прбдоль-2О ных конвейеростругов проводят у любой

ipàíèöû зоны, а отбойку - как в направлеййи от по4вы к кровле так- и от кровлй к почве. В процессе" йоддержа" ния байтового перекрытия проводят поднятие каждогс из Рядов опорнйх гйдроЫоек для прохода-"под" нймй йро- дольнык койвейеростругов при отбойке yrëÿ, Вслед за проходом конвей ьроструга @яд онорни стоек опускают дб Упора В забой., ЗО

По окончании выемки ленты угля

По всему забою выдвигают" базовую балку 6, затем йодтягивают к ней

89 4 при помощи домкратов 7 каждую секцию крепи и сокращают при этом высоту опорных гидростоек.

При дальнейшей работе агрегата цикл работ повторяется.

Уголь, отбитый продольными конвейеростругами, доставляется в канавку и поперечным конвейеростругом перегружается в углеспускную печь.

Предлагаемый способ управления щитовым агрегатом позволит уменьшить металлоемкость щитового перекрытия и увеличить устойчивость при разработке мощных крутых пластов.

ФорМула изобретения

Способ управления щитовым агрегатом," включающий выдвижение на забой базовой балки, подтягивание к ней секций крепи и поддержание щитового перекрытия опорными рядами. гидростоек, о т л и ч а ю щ и йс я тем, что, с целью повышения устойчивости агрегата при разработке мещных крутых пластов, в процес"се поддержания щитового перекрытия пОднимают каждый иэ рядов опорных гйдРостоек для прохода выемочной машины и опускают их до упора в забой после выемки под ними угля.

Источники инФормации, принятые во внимание при экспертизе

1. Авторское свидетельство CCCP

Р 210787, кл. Е 21 D 19/00, 1966.

- 2. Авторское свидетельство СССР

Р 144808, кл . Е 21 D 19/02, 1961 °
