Устройство для блокировки непрерывных автоматических повторных включений в цепях низкого напряжения

Патент 675478

Авторы

Иллюстрации

Показать все

Реферат

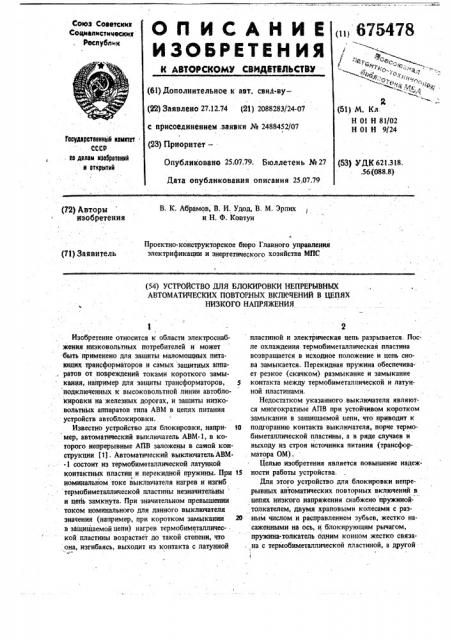

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К *ВТ@РСКОМУ СВИДВТВЛЬС78У

<)11 675478

Союз Советских

Социалистических

Республик

/ %3 .@ с„," а (61) Дополнительное к авт. свнд-вувЂ” (22) ЗаявлЕно 27.12.74 (21) 2088283/24-07 (51> М. Кл

Н 01 Н 81/02

Н Ol Н 9/24 с присоединением .заявки № 2488452/07

Госудерстненнвй немнтет

СССР. пе делам нэебретеннй н еткрь тнй (23) ПриоритетвЂ”

Опублиноваио 25.07.79. Бюллетень № 27

Дата опубликования описания 25.07.79 (53) УДК 621.318. .56 (088.8) В. K. Абрамов, В, И, Удод, В. М. Эрлих и Н, Ф. Ковтун (72) Авторы изобретения

Проектно-конструкторское бюро Главного управления электрификации и энергетического хозяйства МПС (73) Заявитель (54) УСТРОЙСТВО ДЛЯ БЛОКИРОВКИ НЕПРЕРЫВНЫХ

АВТОМАТИЧЕСКИХ ПОВТОРНЫХ ВКЛН. ЧЕНИЙ В ЦЕПЯХ

НИЗКОГО НАПРЯЖЕНИЯ

Изобретение относится к области электроснабжения низковольтных потребителей и может быть применено для защиты маломощных питакяцих трансформаторов и самых защитных аппа. ратов от повреждений токами короткого замыкания, например для защиты трансформаторов, подключенных к высоковольтной линии автоблокировки на железных дорогах, и защиты низковольтных аппаратов типа АВМ в цепях питания устройств автоблокировки.

Известно устройство для блокировки, например, автоматический выключатель АВМ-1, в которого непрерывные АПВ заложены в саяой конструкции (1). Автоматический выключательАВМ-1 состоит из термобиметаллической латунной контактных пластин и перекидной пружины. При номинальном токе выключателя нагрев н изгиб термобиметаллической пластины незначительны и цепь замкнута. При значительном превышении током номинального для данного выключателя значения (например, при коротком замыкании в защищаемой цепи) нагрев термобиметаллической пластийы возрастает до такой степени, что она, изгибаясь, выходит нз контакта с латунной пластиной и электрическая цепь разрывается. После охлаждения термобиметаллическая пластина возвращается в исходное положение и цепь снова замыкается. Перекидная пружина обеспечивает резкое (скачком) размыкание и замыкание

5 контакта между термобиметаллической и латунной пластинами.

Недостатком указанного выключателя являются многократные АПВ при устойчивом коротком замыкании в защищаемой цепи, что приводит к

10 подгоранию контакта выключателя, порче термобиметаллической пластины, а в ряде случаев и выходу иэ строя источника питания (трансфор. матора 0M).

Целью изобретения является повышение надеж15 ности работы устройства.

Для этого устройство для блокировки непрерывных автоматических повторных включений в цепях низкого напряжения снабжено пружинойтолкателем, двумя храповыми колесами с раз20 ным числом и расправлением зубьев, жестко насаженными на ось, и блокирующим рычагом, пружина-толкатель одним концом жестко связа, на с термобиметаллической пластиной, а другой

675478

3 4 ее конец имеет механический контакт с храпо- совместном действии нагрева и пружины 3 скачвым колесом с большим числом зубьев, а блоки- ком отходит влево от пластины 2, разрывая цепь рующий рычаг имеет механический контакт с хра- тока . повьем колесом с меньшим числом зубьев. При этом движении пластина 1 увлекает за

На фиг. 1 изображено предлагаемое устройст- > собой жестко связаннуюс ней пружину-толкатель

so, вид сверху (крышка условно снята); на 4, рабочий конец которой, скользнув по спинке фиг. 2 вЂ” то же, вид спереди (крышка условно второго зуба колеса 5, перескакивает на спинку разрезана); на фиг. 3 вЂ” взаимное расположение третьего зуба этого колеса. От проворачивания некоторых элементов устройства; на фиг. 4 вЂ” колеса 5 в,направлении движения рабочего конто же, перед началом очередного цикла; АПИ; íà >р ца пружины-толкателя 4 предохраняет стопорящая фиг. 5 вЂ” то же,; после первого отключения; на пружина 8, которая своим концом упирается в

1фиг. 6 вЂ” то же, после первого АПВ; на фиг.7 вЂ” упорную плоскость одного из зубьев колеса 5. то же, после второго АПВ; на фнг. 8 вЂ” то же В результате совместного действия охлаждепосле блокировки устройства. ния пластины 1 и упругости пружины 3 (см.

Устройство содержит (cM. ôèã. 1 и 2) термо- ip фиг. 6) пластина 1 скачком возвращается в пер бййеталлическую контактную пластину 1, латун- воначальное положение (движение пластины по

- ную контактную пластину 2, перекидную пружи- фиг. 6 происходит вправо) и замыкает цепь тону 3, пружину-толкатель 4, два храповых "коле- ка, т. е. происходит первое АПВ. са 5 и 6 с разным числом зубьев и различным При этом пружина-толкатель 4, перемещаясь нх направлением, посаженные на ось 7, стопоря- зо вместе с пластиной 1, своим рабочим концом щую пружину 8, блокирующий рычаг 9 с kHOII- упирается в упорную плоскость второго зуба кок и 10 разблокировки и возвратной пружиной 11. леса 5 и поворачйвает это колесо на один зуб

Устроиство работает следующим образом." (размеры деталей выключателя выбраны так, что

Храповые колеса 5 и 6 (см. фиг. 3), имеющие . при отключающем движенйи пластины 1 рабочий разное число зубьев (например, 9 и 3 соответст- 25 конец пружины-толкателя 4 перемещается на венно), жестко и неподвижно отйосительно друг длину одного зуба колеса 5). Во время этого друга посажены на ось 7 так, что упорная цо- поворота конец стопорящей пружины 8 перескаки. верхность каждого. третьего зуба колеса 5 совпа- вает на спинку очередного зуба колеса 5, станодает с упорйсй поверхностью каждого зуба коле- вясь против упорной плоскости своего предыдуса 6, а зубья этих колес направлены в "разные зо .щего зуба. стороны; поворот колеса 5 на один зуб (40 ) по часовой стрелке вызывает поворот в том же Одновременно происходит поворот колеса 6, направлении колеса 6 также на 40, т. е. на 1/3 жестко связайногЬ осью 7 с колесом 5, на угол зуба колеса 6.. поворота колеса 5. При этом спинка первого зуОдин из концов (рабочий конец) йружйны- 35 ба колеса 6 проскальзывает под блоКирующим толкателя 4, жестко связаной с пластиной 1, рычагом 9; à упорная плоскость.следующего зуупирается в- упорную плоскость одного иэ зубь- ба колеса 6 приближается к боковой поверхносев колеса 5 и лежит на спинке следующего зуба ти блокирующего рычага 9. этого колеса, - "" ""-" .: При неудачном первом АПВ (если короткое

Конец блокирующего рычага 9 под действием 4р замыкание не устранено) пластина 1 снова скачвозвратной пружины 11 опущен на спинку одно- ком отходит влево и рабочий конец пружиныго из зубьев колеса 6 (см. фиг, 3). При повороте толкателя 4 перескакивает на спинку четвертого колеса 6 спинка зуба этого колеса проскальзы- зуба колеса 5. После остывания пластина 1 сновает под рычагом 9. ва замыкает цепь (второе АПВ), прн этом рабоПеред началом очередного цикла АПВ механизм чий конец пружины-толкателя 4, упираясь в упорустройства находится в-положении, показанном на ную плоскость третьего зуба колеса 5, поворачина фиг.,4. Зуб колеса 5, в упорную плоскость вает колеса 5 и 6 еще на один зуб колеса 5. цо которого уйирается рабочий конец пружины-тол- время этого поворота упорная плоскость очередкателя 4, условно назван первым (на фиг. 4 сек- ного зуба колеса 6 подходит вплотную к бокотор этого зуба для наглядности зачерчен). Кро- р вой поверхностй блокирующего рычага 9 (см. ме того, рабочий конец пружины-толкателя 4 фиг. 7). лежит на спинке зуба, условно назвайного BTO- При неудачном втором АПВ (короткое замырым; далее следует третий эуб и т. д канне по-прежнему не устранено) пластина 1 сноКоиец блокирующего рычага 9 опущен на - ва разрывает цепь тока, а рабочий конец пружиспинку зуба, условно названйаго первым для ко- gg ны-толкателя 4 перескакивает на спинку пятого, леса 6 (для наглядности сектор этого зуба так- зуба колеса 5. Теперь после-остывания пластина же зачерчен). 1 не может замкнуть цепь тока: упорная плосПри протека*нии через устройство тока корот- кость очередного зуба колеса 6 упирается в бокого замыкания (см. фиг. 5) пластина 1 при ковую поверхность блокирующего рычага 9, поэ675478

5 тому колеса 5 и 6 не могут вращаться; рабочий конец пружины толкателя 4 упирается в упорную плоскость четвертого зуба неподвижного колеса

5 и пружина-толкатель 4 удерживает пластину 1 в том положении, которое приняла пластина 1 после размыкания цепи тока.

В таком положении (см. фиг. 8) детали механизма устройства могут находиться произвольно длительное время, так как выключатель заблокирован, дальнейшее АПВ невозможно., Для разблокировки (после устранены короткого замыкания) выключателя необходимо нажать на кнопку 10 разблокировки (см. фиг. 8). При этом конец блокирующего рычага 9, поднимаясь, выводит свою боковую плоскость из механическо- 5 го контакта с упорной плоскостью очередного зуба колеса 6, и колеса 5 и 6 под действием остыв* шей пластины 1, пружины 3 и пружины-толкателя

4 поворачиваются на од н зуб колеса 5. После отпускания кнопки 10 раэблокировки под действием возвратной пружины 11 блокирующий рычаг 9 опускается на бпинку очередного зуба колеса 6. Устройство готово к дальнейшей работе (к очередному циклу АПВ), а положение деталей механизма почти не отличается от изображенного на фиг. 3. Отличие только в том,.что. рабочий конец пружинь1-толкателя 4 упирается s

6 упорную плоскость четвертого зуба и лежит»а спинке пятого зуба колеса 5, а блокирующий рычаг 9 лежит на спинке очередного (второго) зуба колеса 6.

Формула изобретения

Устройство для блокировки непрерывных автоматических повторных BKJEQHCHHH в цепях низкого напряжения, содержащее термобиметаллическу и латунную контактные пластины и перекидную пружину, отличающееся тем, что, с целью повышения надежности, устройство снабжено пружиной-толкателем, двумя храновыми колесами с разным числом и направлением зубьев, жестко насаженными на ось, и блокирующим

Ф рычагом, пружина-толкатель одним концом жестко связана с термобиметаллической контактной пластиной, а другоЬ ее конец имеет механический контакт с храповым колесом с большим числом, зубьев, а блокирующий рычаг имеет механический контакт с храповым колесом с меньшим числом зубьев.

Источники информации, принятые во внимание при эксйертизе

1. Евсеев И. Г, Защита устройства CI15 от опасных напряжений и токов. М., транспорт, 1971. гр. 69.
