Реферат

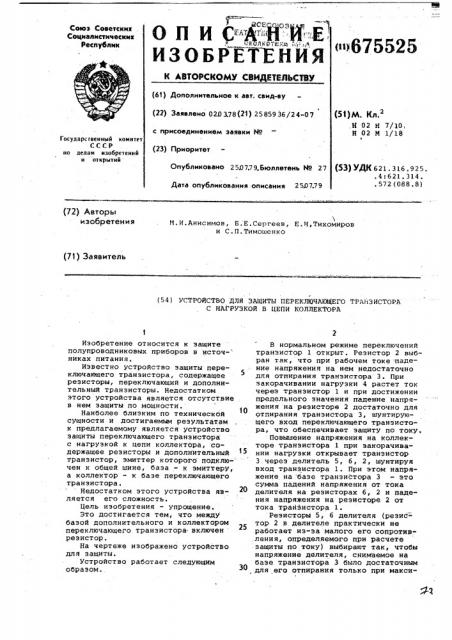

ггпу 675525

Союз Советских

Соцкалистическнх

Республик (61) Дополнительное к авт. саид-ву (22) Заявлено 0203,78(21) 2585936/24-07 (51)М. Кл., Я 02 Н 7/10

Н 02 М 1/18 с присоединением заявки М

Государс гвенный комитет

СССР оо делам изобретений и открытий (23) Приоритет (53) УДК 621. 316. 925. .4:621.314, .572(088.8) Опубликовано 2 5077 9. Бюллетень Йо 2 7

Дата опубликования описания 2507.79 (72) Авторы изобретения

N.È.AíèñèìîH, Б.Е.Сергеев, Е.Н,Тихомиров и С.П.Тимошенко (71) Заявитель

/ (54 ) УСТРОЙСТВО ДЛЯ ЗАЩИТЫ ПЕРЕКЛ)0ЧАЮЩЕГО ТРАНЗИСТОРА

С НАГРУЗКОЙ В ЦЕПИ КОЛЛЕКТОРА

Изобретение относится к защите полупроводниковых приборов в источ- никах питания.

Известно устройство защиты переключающего транзистора, содержащее резисторы, переключающий и дополнительный транзисторы. Недостатком этого устройства является отсутствие в нем защиты по мощности.

Наиболее близким по техническбй сущности и достигаемым результатам к предлагаемому является устройство защиты переключающего транзистора с нагрузкой к цепи коллектора, содержащее резисторы и дополнительный транзистор, эмиттер которого подключен к общей шине, база — к эмиттеру, а коллектор - к базе переключающего транзистора.

Недостатком этого устройства является его сложность.

Цель изобретения — упрощение.

Это достигается тем, что между базой дополнительного и коллектором переключающего транзистора- включен резистор.

На чертеже изображено устройство для защиты.

Устройство работает следующим образом.

В нормальном режиме переключений транзистор 1 открыт, Резистор 2 выбран так, что при рабочем токе:падение напряжения на нем недостаточно для отпирания транзистора 3. При закорачивании нагрузки 4 растет ток через транзистор 1 и при достижении предельного значения падение напряжения на резисторе 2 достаточно для отпирания транзистора 3, шунтирующего вход переключающего транзистора, что обеспечивает защиту по току.

Повышение напряжения на коллекторе транзистора 1 при закорачивании нагрузки открывает транзистор

3 через делитель 5, 6, 2, шунтируя вход транзистора 1. При этом напряжение на базе транзистора 3 - это сумма падений напряжения от тока делителя на резисторах б, 2 и падения напряжения на резисторе 2 от тока транзистора 1.

Резисторы 5, б делителя (резис= тор 2 в делителе практически не работает из-эа малого его сопротивления, определяемого при расчете защиты по току) выбирают так, чтобы напряжение делителя, снимаемое на базе транзистора 3 было достаточным для его отпирания только при макси675525 ствующего в свою очередь на вход транзистора 1, что обеспечивает защиту переключающего транзистора по мощности.

Формула изобретения

Составитель В.Литвиненко

Редактор М.Рогова Техред С.Мигай Корректор р.Ковинская

Заказ 4324/46 Тираж 856... .. Подписное

ЦНИИПИ Государ т веййого-коМИтета СССР

---1"

rio делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д.4/5 ,а

Филиал ППП Патент, r.Óæãoðîä, ул.Проектная,4 И мальном значении напряжения питания,, При этом переключающий транзиСтор 1 не чувствует входной сигнал, что сигнализирует о предельном-максймальном напряжении источника пита ния. Полное сопротивление делите ля определяется током базы транзистора 3, вызывающим его отпирание.

При уменьшении напряжения источника питания относительно ее максимального значения напряженйе "дели-" теля становится недостаточным для отпирания транзистора 3. В этих условиях при закорачивании нагрузки

4 растет ток транзистора 1 и соответственно напряжение на резисторе

2 до тех пор, пока сумма этого нап ряжения и напряжения делителя йе достигнет величины, достаточной для отпирания транзистора 3, воздейУстройство для защиты переключающего транзистора с нагрузкой в цепи коллектора, содержащее реэисто10 ры и дополнительный транзистор, эмиттер которого подключен к общей шине, база - к эмиттеру, а коллекторк базе переключающего транзистора, о т л и ч а ю щ е е с я тем, что, 5 с целью упрощения, между базой дополнительного и коллектором пере« ключающего транзистора включен резистор.
