Устройство для защиты выпрямителя
Иллюстрации
Реферат

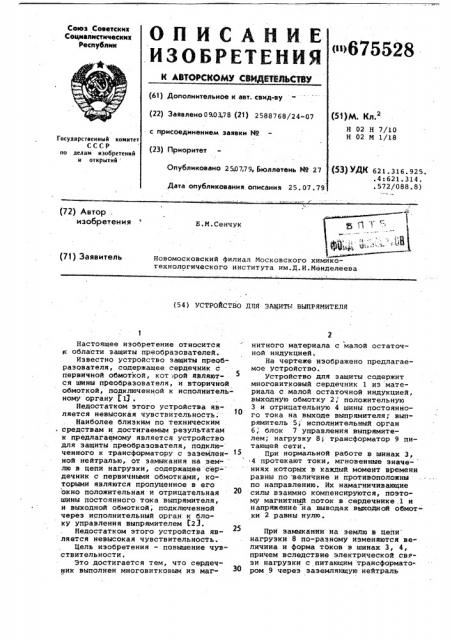

Союз Советских
Социалистических
Республик
«»675528 (61) Дополнительное к ввт. свид-ву (22) Зайвлено 0903.78 (21) 2588768/24-07 с присоединением заявки № (23) Приоритет (51)М. Кл.
Н 02 Н 7/10
Н 02 М 1/18
Государственный комитет
СССР по делам изобретений и открытий
Опубликовано 2Ы7.79, Бюллетень ¹ 27
Дата опубликования. описания 25. 07. 79 (53) УДК 621. 316. 925. .4:621 ° 314. .572/088.8) (72) Автор . изобретения
Б.М.Сенчук (71) Заявитель
Новомосковский филиал Московского химикотехнологического института им.Д.И.Менделеева (54) УСТРОЙСТВО ДЛЯ ЗЩИТЫ ВЫПРЯМИТЕЛЯ
Настоящее изобретение относится к области защиты преобразователей.
Известно устройство защиты преобразователя, содержащее сердечник с первичной обмоткой, кот трой являют« ся шины преобразователя, н вторичной обмоткой, подключенной к исполнительному органу 513 .
Недостатком этого устройства является невысокая чувствительность;
Наиболее близким по техническим
° средствам и достигаемым результатам к предлагаемому является устройство для защиты преобразователя, подклю- ченного к трансформатору с заземленной нейтралью, от замыкания на зем- лю в цепи нагрузки, содержащее"сер- дечник с первичными обмотками, ко-. торыми являются пропущенное в его окно положительная и отрицательная шины постоянного тока выпрямителя, и выходной обмоткой; подключенной через исполнительный орган к блоку управления выпрямителем Е23.
Недостатком этого устройства является невысокая чувствительность.
Цель изобретения - повышение чувствительности.
Это достигается тем, что сердечник выполнен многовитковым из магнитного материала с малой остаточной индукцией.
На чертеже изображено предлагаемое устройство.
Устройство для защиты содержит многовитковый сердечник 1 из материала с малой остаточной индукцией, выходную обмотку 2, положительную
3 и отрицательную 4 шины постоянного тока на выходе выпрямителя" выпрямитель 5;: исполнительный орган
6; блок 7 управления выпрямителем; нагрузку 8, трансформатор 9 питающей сети.
При нормальной работе в шинах 3, 4 протекают токи, мгновенные значениях которых в каждый момент времени равны по величине и противоположны по направлению. Их намагничивающие силы взаимно компенсируются, поэтому магнитный поток в сердечнике .1 и напряжение на выводах выходной обмотки 2 равны нулю.
При замыкании на землю в цепи нагрузки 8 по-разному изменяются величина и форма токов в шинах 3, 4, причем вследствие электрической связи нагрузки с питающим трансформатором 9 через заземляющую нейтраль
675528
) 1
Составитель B.Ëèòâèíåíêo
Техред М.Петко Корректор О.Ковинская
Редактор М.Рогова
Заказ 4324/46
Тираж 856 Подписное
ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий
113035, Москва, Ж-35, Раушская наб., д.4/5
Филиал ППП Патент, r.Óæãoðîä, ул.Проектная,4 появляется дополнительная ярко выраженная пульсация тока в шинах 3, 4 . Эти пульсации не совпадают по времени, поэтому нарушается баланс мгновенных значений намагничивающих сйл токов в шинах 3, 4. " В ре- зультате в сердечнике 1 появляется переменный магнитный поток, величина которого умножается за счет многовитковой конструкции сердечника, что обеспечивает увеличение амплитуды напряжения на выводах выходной обмотки 2. В результате выполнения сердечника 1 иэ материала с малой остаточной индукцией напряженйе на выходной обмотке существует "так" — же в случае замыкания на землю в середине цепи нагрузки. Это объясняется тем, что несмотря на равенство средних значений токов в шинах 3, 4 форма этих токов неодинакова, благодаря чему обеспечиваетсsi разбаланс мгновенных значений намагничиваккцйх сил токов в шинах 3, 4 также и в этом случае.
Формула изобретеиия
Устройство для защиты выпрямителя, подключенного к трансформатору с заземленной нейтралью, от замыкания на землю в цепи нагрузки, содержащее сердечник с первичными обмотка5 мн, которыми являются пропущенные в его окно положительная и отрицательная шины постоянного тока выпря-, мителя, и выходной обмоткой, подключенной через исполнительный орган
10 к блоку управления выпрямителем, о тл и ч а ю щ е е с я тем, что, с целью повышения чувствительности, сердечник выполнен многовитковым иэ магнитйого материала с малой ocf5 таточной индукцией.
Источники информации, принятые во внимание при экспертизе
1. Глух Е.М. и Зеленов В.Е. 3ащита полупроводниковых преобразова20 телей. М., Энергия, 1970 ,с. 117.
2. Авторское свидетельство СССР
9 227071, кл. Н 02 Н 1/18, 1969.
