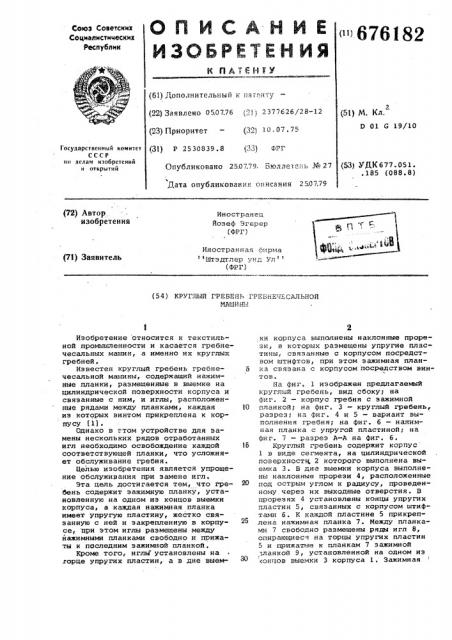

О П И С А Н И Е <„)676182

ИЗОБРЕ7Ей ИЯ

Союз Советских

Социалистических

Республик (61) Дополнительный к па- «òó (22) Заявлено 050776 .. ) 2377626/28-12 (51) М. Кл.

D 0l G 19/10 (23) Приоритет — (32) 10.07.75 (31) P 2530839. 8 (33) фРГ

Государственный комитет

СССР ио делам изобретений и открытий (Я) У,П,К 677 ° 051 ° . 185 (088. 8) Опубликовано 2507.79. Бюллете::ь № 27

Дата опубликования описания 2507.79 (72) Автор изобретении

Иностранец

Йозеф Эгерер (ФРГ) Иностранная фирма (Дтздтле»з унд Ул (фРГ) (71) Заявитель (54) КРУГЛЫЙ ГРЕБЕНЬ ГРЕБНЕЧЕСАЛЬНОЙ

МА1»)И НЫ

Изобретение относится к текстильной промышленности и касается гребнечесальных машин, а именно их круглых гребней, Известен круглый гребень гребнечесальной машины, содержащий нажимные планки, размещенные в выемке на цилиндрической поверхности корпуса и связанные с ним, и иглы, расположенные рядами между планками, каждая из которых винтом прикреплена к корпусу (i1 °

Однако в этом устройстве для замены нескольких рядов отработанных игл необходимо освобождение каждой соответствующей планки, что усложняет обслуживание гребня.

Целью изобретения является упрощение обслуживания при замене игл.

Эта цель достигается тем, что гребень содержит зажимную планку, установленную на одном из концов выемки корпуса, а каждая нажимная планка имеет упругую пластину, жестко связанную с ней и закрепленную в корпусе, при этом иглы размещены между нажимными планками свободно и прижаты к последним зажимной планкой, Кроме того, игльГ установлены на

rop»»e упругих пластин, а в дне выем.ки корпуса выполнены наклонные прорези, в которых размещены упругие пластины, связанные с корпусом посредствам штифтов, при этом зажимная план5 ка связана с корпусом посредством вин? Ов 4

Яа фиг, 1 изображен предлагаемый круглый гребень, вид сбоку; на фиг. 2 — корпус гребня с зажимной

10 планкой; на фиг. 3 — круглый гребень, разрез; на фиг. 4 и 5 — вариант выполнения гребня; на фиг. б — нажимная планка с упругой пластиной; на ф»»г. 7 — разрез А-А на фиг. б.

15 Круглый гребень содержит корпус

1 в виде сегмента, на цилиндрической поверхност»4, 2 которого выполнена выемка 3. В дне выемки корпуса выполнены наклонные прорези 4, расположенные под острым углом к радиусу, проведенному через их выходные отверстия. В прорезях 4 установлены концы упругих пластин 5, связанных с корпусом штифтат»и 6. K каждой пластине 5 прикреплена нажимная планка 7. Между планка»я» 7 свободно размещены ряды игл 8, опирающиеся на торцы упругих пластин

5 и прижатые к планкам 7 зажимной

»ланкой 9, установленной на одном из

З0 сонцов выемки 3 корпуса 1. .Эажимная планка 9 прижимает промежуточные ряды игл к планкам 7, а крайний ряд игл к опорной поверхности 10 корпуса и закреплена на последнем посредством винтов 11.

В варианте выполнения гребня по фиг.4 и 5 зажимная планка 9 размеще на с противоположного конца выемки корпуса при сохранении наклона игл в том же направлении, как и в варианте по фиг.l и 2, и выполнена в виде клина, расположенного между опорной поверхностью 12 корпуса и крайним рядом игл. При вращении гребня он иглами воздействует на волокнистый продукт и расчесывает его. для замены ряда игл или несколькиХ рядов игл по мере их износа ослабляЮт винты 11, вследствие. чего нажиМные планки 7 и иглы освобождаются от прижимного усилия со стороны эажимной планки 9.

После этого изношенные иглы заменяются новюж и зажимная планка 9 вновь закрепляется винтами ll и зажимает иглы между планками 7. ки, размещенные в выемке на цилиндрической поверхности корпуса и связанные с ним, и иглы, расположенные рядами между планками, о т л и ч аю шийся тем, что, с целью упрощения обслуживания при замене игл, 5 он содержит зажимную планку, установленную на одном из концов выемки корпуса, а каждая нажимная планка имеет упругую пластину, жестко связанную с ней и закрепленную в корпу О се при этом иглы размещены между нажимными планками свободно и прижаты к последним эажимной планкой.

2. Гребень по п.l, о т л и ч а юшийся тем, что иглы установлены на торце упругих пластин.

3. Круглый гребень по п.1, о тл и ч а ю ra и и с я тем, что в дне выемки корпуса выполнены наклонные прорези, в которых размещены упругие пластины, связанные с корпусом посредством штифтов.

4, Круглый гребень по п.l, о т л и ч а ю шийся тем, что зажимная планка связана с корпусом посредством винтов.

Формула и зобрет ени я

1. Круглый гребень гребнечесаль-ной машины, содержащий нажимные план—

Источники информации, принятые во внимание при экспертизе

1. Заявка ФРГ 91906396 кл. 76 в, 34, 1970.
