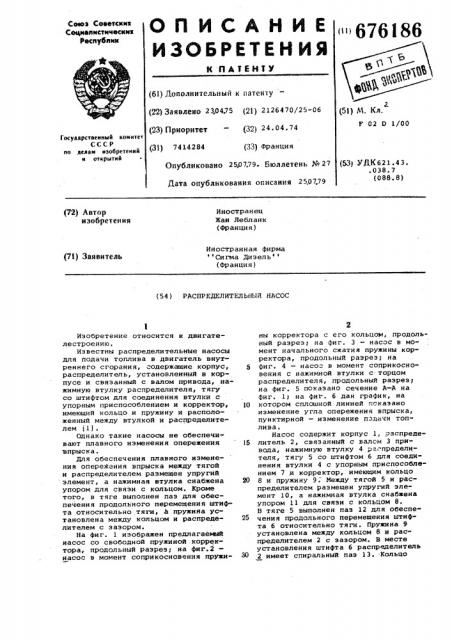

Реферат



Сеюа Советсыым

Сое4ыалыстыческык

Респубяык (61) Дополнительный к патенту (22) Заявлено 230475 (21) 2126470/25-06 (23) Приоритет (32) 24 - 04 ° 74

{31) 7414284 (33) Франция (51) М, Кл.

F 02 0 1/00

Государственный комитет

СССР ио делам изобретений и открытий

Опубликовано 250779. Бюллетень № 27

Дата опубликования описания 2507.79 (53) УДК621.43. .038.7 (088.8) (72) Автор изобретения

Иностранец

Жаи Лебланк (Франция }

Иностранная фирма Сигма Дизель (Франция) (71) Заявитель (54) РАСПРЕДЕЛИТЕЛЬНЫИ НАСОС

Изобретение относится к двигателестроению.

Известны распределительные насосы для подачи топлива в двигатель внутреннего сгорания, содержащие корпус, распределитель, установленный в корпусе и связанный с валом привода, нажимную втулку распределителя, тягу со штифтом для соединения втулки с упорным приспособлением и корректор, имеющий кольцо и пружину и расположенный между втулкой и распределителем (1).

Однако такие насосы не обеспечи» вают плавного изменения опережения впрыска.

Для обеспечения плавного изменения опережения впрыска между тягой и распределителем размещен упругий элемент, а нажимная втулка снабжена упором для связи с кольцом. Кроме того, в тяге выполнен паэ для обеспечения продольного перемещения штифта относительно тяги, а пружина установлена между кольцом и распределителем с зазором.

На фиг. 1 изображен предлагаеьвай насос со свободной пружиной корректора, продольный paspes; на фиг.2 насос в момент соприкосновения пружины корректора с его кольцом, продольный разрез на фиг. 3 — насос в момент начального сжатия пружины корректора, продольный разрез; на

5 фиг. 4 — насо= в момент соприкосновения с нажимной втулки с торцом распределителя, продольный разрез на фиг. 5 показано сечение A-А на фиг. 1; на фиг. 6 дан график, на

l0 котором сплошной линией показано изменение угла опережения впрыска, пунктирной — изменение подачи топлива.

Насос содержит корпус 1, распреде15 литель 2, связанный с валсм 3 привода, нажимную втулку 4 ра -пределителя, тягу 5 со штифтом 6 для coeWнения втулки 4 с упорным приспособлением 7 и корректор, имеющим кольцо

20 В и пружину 9. Между тягой 5 и распределителем размещен упругий элемент 10, а нажимная втулка снабжена упором 11 для связи с кольцом 8.

В тяге 5 выполнен паз 12 для обеспечения продольного перемещения штифта 6 относительно тяги. Пружина 9 установлена между кольцом 8 и распределителем 2 с зазором. В месте установления штифта 6 распределитель

2 имеет спиральный паэ 13. Кольцо

676186 формула изобретения

®И1Й(ЧУ

f я 6 8 ц д 9

4lie.

6 закреплено на валу 3 с возможностью осевого перемешения. Упорное приспособление 7 содержит рычаг 14, воэдействуюший на нажимный подшипник

115 с шариками 16. Последние размещены с возможностью контактирования с коническим наконечником 17 тяги 5 и торцом распределителя 2.

Работа насоса осуществляется следующим образом.

На первоначальной стадии перемешивания втулки 4 штифт б и кольцо 8 остаются неподвижными, а распределитель 2 перемещается относительно кольца 8. При этом спиральные пазы 13 распределителя 2, взаимодействуя со штифтом 6, заставляют разворачиваться распределитель, что приводит к увеличению угла опережения (см.фиг.б участок 18) одновременно при развороте распределителя 2 производит увеличениЕ поцачи топлива. Шарики 16 нажимного подшипника 15 перемеШаются при этом по коническому наконечнику 17 тяги 5. B. ходе перемещения упругие элементы 10 сжимаются. При дальнейшем движении втулки 4 она начинает взаимодействовать со штифтом 6, что вызывает перемещение кольца 8 и сжатие пружины 9. Происходит последующее увеличение угла опережения впрыска и подачи топлива (см,фиг.б, участок 19)

С момента выхода шариков 16 на цилиндрическую часть наконечника 17 изМенение подачи топлива прекрашается, а увеличение угла опережения впрыска продолжается (см.фиг.б, участок 20).

Таким образом, насос обеспечивает плавное изменение угла опережения впрыска.

1. Распределительный насос для подачи топлива в двигатель внутреннего сгорания, содержащий корпус, распре10 делитель, установленный в корпусе и связанный с валом привода, нажимную втулку распределителя, тягу со штифтом для соединения втулки с упорным приспособлением и корректор, имеюший кольцо и пружину и расположенный между втулкой и распределителем, о т л и ч а ю ш и и с я тем, что, с целью обеспечения плавного изменения опережения впрыска, между тягой и распределителем размещен упругий элемент, а нажимная втулка снабжена упором для связи с кольцом.

2. Насос по п.1, о т л и ч а ю шийся тем, что в тяге выполнен паз, для обеспечения продольного перемешения штифта относительно тяги.

3. Насос по п.1, о т л и ч а ю шийся тем, что пружина установлена между кольцом и распределителем с зазором.

30 Источники информации, принятые во внимание при экспертизе

1. Патент франции Р2184153, кл. F 02 D 1/00, 1973.

676186

ЩгУ

Составитель В. Павлюков

Техред Л.Алферова Корректор A. Власенко

Редактор Т.Ыагова

Филиал ППП Патент, г.ужгород, ул.Проектная,4

Заказ 4369/54 Тираж 627 Подписное

ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, 14осква, )Х-35, Раушская наб., д. 4/5
