Импульсная капельница
Иллюстрации
Реферат

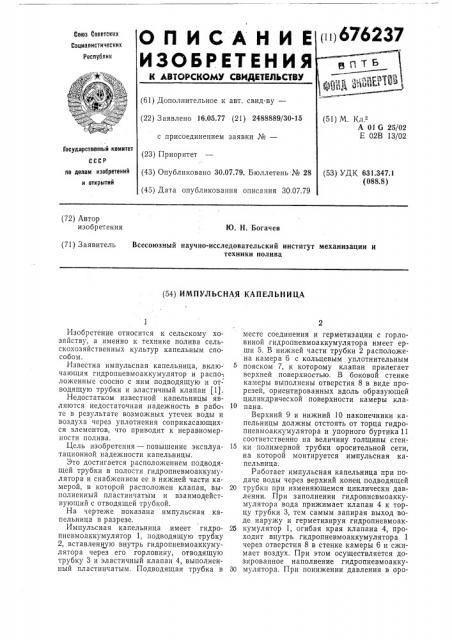

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик (6 1 ) Дополнительное к авт. свид-ву (22) 3 аявлено 16,05.77 (21) 2488889/30-15 с присоединением заявки №вЂ” (23) Приоритет (43) Опубликовано 30.07.79. Бюллетень № 28 (45) Дата опубликования описания 30,07.79
Государственный комитет ло делам изобретений н открытий (72) Автор изобретения
Ю. H. Богачев (71) Заявитель Всесоюзный научно-исследовательский институт механизации и техники полива (54) ИМПУЛЬСНАЯ КАПЕЛЬНИЦА
Изобретение относится к сельскому хозяйству, а именно к технике полива сельскохозяйственных культур капельным clIQсобом.
Известна импульсная капельница, вклю- чающая гидропневмоаккумулятор и распо ложенные соосно с ним подводящую и отводящую трубки и эластичный клапан (1).
Недостатком известной капельницы являются недостаточная надежность в рабо. 1о те в результате возможных утечек воды и воздуха через уплотнения соприкасающихся элементов, что приводит к неравномерности полива.
Цель изобретения — повышение эксплуа- 15 тационной надежности капельницы.
Зто достигается расположением подводящей трубки в полости гидропневмоаккумулятора и снабжением ее в нижней части камерой, в которой расположен клапан, вы- 20 полненный пластинчатым и взаимодействующий с отводящей трубкой.
На чертеже показана импульсная капельница в разрезе.
Импульсная капельница имеет гидро- 25 пневмоаккумулятор 1, подводящую трубку
2, вставленную внутрь гидропневмоаккумулятора через его горловину, отводящую трубку 3 и эластичный клапан 4, выполненный пластинчатым. Подводящая трубка в 30 месте соединения и герметизации с горловиной гидропневмоаккумулятара имеет ерши 5. В нижней части трубки 2 расположена камера 6 с кольцевым уплотнительным пояском 7, к которому кла пан прилегает верхней поверхностью. В боковой стенке камеры выполнены отверстия 8 в виде прорезей, ориентированных вдоль образующей цилиндрической поверхности камеры клапана.
Верхний 9 и нижний 10 наконечники капельницы должны отстоять от торца гидропневмоаккумулятора и упорного буртика 11 соответственно на величину толщины стенки полимерной трубки оросительной сети, на которой монтируется импульсная капельница.
Работает импульсная капельница при по. даче воды через верхний конец подводящей трубки при изменяющемся циклически давлении. При заполнении гидро пневмоаккумулятора вода прижимает клапан 4 к торцу трубки 3, тем самым запирая выход воде наружу и герметизируя гидропневмоаккумулятор 1, огибая края клапана 4, проходит внутрь гидропневмоаккумулятора 1 через отверстия 8 в стенке камеры 6 и сжимает воздух. При этом осуществляется дозированное наполнение гидропневмоаккумулятора. При понижении давления в оро676237 ситсльной сети клапан отрывается внутренним избыточным давлением от торца трубки 3 и происходит выталкивание сжатым воздухом накопленной порции воды наружу через отводящую трубку 3. 5
Монтаж капельниц на оросительной сети производится в подвешенном за присоединительный наконечник положении. Он прост, требует малых издержек времени и гарантирует правильное поло>кение капель- 1О ниц.
Пластинчатый клапан надежен в работе и придает надежность капельнице.
Положение отводящей трубки, прямой, вертикальной, в самой нижней части им- 15 пульсиой капельницы, непосредственно под клапаном обеспечивает компенсирование при каждом рабочем цикле микроутечек воздуха из гидропневмоаккумулятора, тем самым поддерживается стабильность объ- 20 ема выплескиваеыой воды, т. е. обеспечивается равномерность орошения.
Формула изобретения
Импульсная капельница, включающая гидропневмоаккумулятор, расположенные соосно с ним подводящую и отводящую трубки и эластичный клапан, о т л и ч а юща яся тем, что, с целью повышения экс- 30 плуатационной надежности, подводящая трубка расположена в полости гидропневмоаккумулятора и снабжена в нижней части камерой, в которой расположен клапан, выполненный пластинчатым и взаимо- 35 действующий с отводящей трубкой.
Источники информации, принятые во внимание при экспертизе
1. Авторское свидетельство СССР № 554844, кл. А 01 G 25/02, 1976. 40
