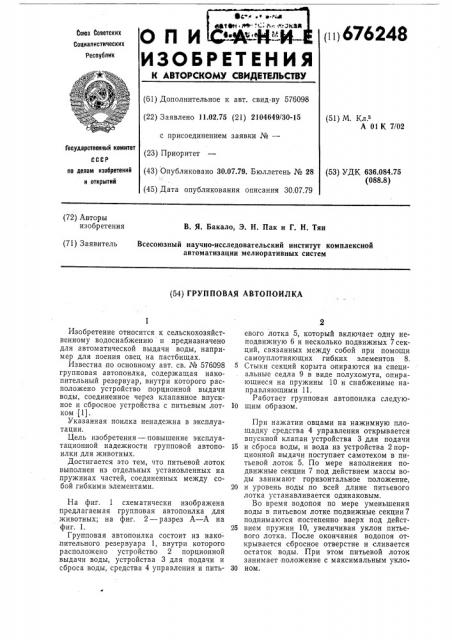

цб7б248

ОП И

ИЗОБРЕТЕНИЯ ьоюз йоветских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву 576098 (22) Заявлено 11.02.75 (21) 2104649/30-15 с присоединением заявки №вЂ” (23) Приоритет (43) Опубликовано 30.07.79. Бюллетень № 28 (51) M. Кл г

А 01 К 7/02

Государственный комитет по делам изобретений и открытий (53) УДК 636.084.75 (088.8) (45) Дата опубликования описания 30.07.79 (72) Авторы изобретения

В. Я. Бакало, Э. Н. Пак и Г. Н. Тян (71) Заявитель

Всесоюзный научно-исследовательский институт комплексной автоматизации мелиоративных систем (54) ГРУППОВАЯ АВТОПОИЛКА

Изобретение относится к сельскохозяйственному водоснабжению и предназначено для автоматической выдачи воды, например для поения овец на пастбищах.

Известна по основному авт. св. № 576098 5 групповая автопоилка, содержащая накопительный резервуар, внутри которого расположено устройство порционной выдачи воды, соединенное через клапанное впускное и сбросное устройства с питьевым лот- 10 ком (1).

Указанная поилка ненадежна в эксплуатации.

Цель изобретения — повышение эксплуатационной надежности групповой автопо- 15 илки для животных.

Достигается это тем, что питьевой лоток выполнен из отдельных установленных на пружинах частей, соединенных между собой гибкими элементами. 20

На фиг. 1 схематически изображена предлагаемая групповая автопоилка для животных; на фиг. 2 — разрез А — А на фиг. 1. 25

Групповая автопоилка состоит из нако пительного резервуара 1, внутри которого расположено устройство 2 порционной выдачи воды, устройства 3 для подачи и сброса воды, средства 4 управления и пить- 30

2 евого лотка 5, который включает одну неподвижную 6 и несколько подвижных 7секций, связанных между собой при помощи самоуплотняющих гибких элементов 8.

Стыки секций корыта опираются на специальные седла 9 в виде полухомута, опирающиеся на пружины 10 и снабженные направляющими 11.

Работает групповая автопоилка следующим образом.

При нажатии овцами на нажимную площадку средства 4 управления открывается впускной клапан устройства 3 для подачи и сброса воды, и вода из устройства 2 порционной выдачи поступает самотеком в питьевой лоток 5. По мере наполнения подвижные секции 7 под действием массы воды занимают горизонтальное положение, и уровень воды по всей длине питьевого лотка устанавливается одинаковым.

Во время водопоя по мере уменьшения воды в питьевом лотке подвижные секции 7 поднимаются постепенно вверх под действием пружин 10, увеличивая уклон питьевого лотка. После окончания водопоя открывается сбросное отверстие и сливается остаток воды. При этом питьевой лоток занимает положение с максимальным уклоном.

676248

Формула изобретения

Фиг. 1

Составитель 3. Аак

Текред А. Камышникова

Корректор P. беркович

Редактор Т. Кузьмина

Заказ 1538/12 Изд. № 425 Тираж 780 Подписное

НПО «Поиск» Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Использование предлагаемой групповой автопоилки с автоматически изменяющимся уклоном повышает надежность и улучшает работу водопойного пункта. При этом наиболее полно используется объем водопойного корыта, автоматически увеличивается уклон корыта по мере его опорожнения и полностью сбрасывается вода после водопоя.

Групповая автопоилка по основному авт. св. № 576098, отличающаяся тем, что, с целью повышения эксплуатационной надежности, питьевой лоток выполнен из отдельных установленных на пружинах частей, соединенных между собой гибкими элементами.
