Хо 67638

Класс 54d, 4

СССР

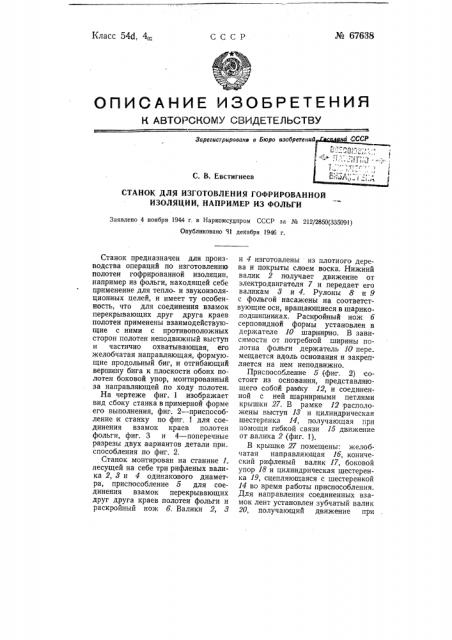

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зарегистрировано в Бюро изобретени

С. В. Евстигнеев

СТАНОК ДЛЯ ИЗГОТОВЛЕНИЯ ГОФРИРОВАННОЙ

ИЗОЛЯЦИИ, НАПРИМЕР ИЗ ФОЛЬГИ

Заявлено 4 ноября 1944 г. в Наркомсуднром СССР за Мг 212/2850(335091) Олублнковано 31 декабря 1946 г.

Станок предназначен для производства операций по изготовлению полотен гофрированной изоляции, например из фольги, находящей себе применение для тепло- и звукоизоляционных целей, и имеет ту особенность, что для соединения взамок перекрывающих друг друга краев полотен применены взаимодействующие с ними с противоположных сторон полотен неподвижный выступ и частично охватывающая, его желобчатая направляющая, формующие продольный биг, и отгибающий вершину бига к плоскости обоих полотен боковой упор, монтированный за направляющей по ходу полотен.

На чертеже фиг. 1 изображает вид сбоку станка в примерной форме его выполнения, фиг. 2 — приспособление к станку по фиг. 1 для соединения вза мок краев полотен фольги, фиг. 3 и 4 — поперечные разрезы двух вариантов детали при способления по фиг. 2.

Станок монтирован на станине 1, несущей на себе три рифленых валика 2, 8 и 4 одинакового диаметра, приспособление 5 для соединения вза мок перекрывающих друг друга краев полотен фольги и раскройный нож 6. Валики 2, 3 и 4 изготовлены из плотного дерева и покрыты слоем воска. Нижний валик 2 получавт движение от электродвигателя 7 и передает его валикам 8 и 4. Рулоны 8 и 9 с фольгой насажены на соответствующие оси, вращающиеся в шарикоподшипниках, Раскройный нож б серповидной формы установлен в держателе 10 шарнирно. В зависимости от потребной ширины полотна фольги держатель 10 пере мещается вдоль основания и закрепляется на нем неподвижно.

Приспособление 5 (фиг. 2) состоит из основания, представляющего собой раМку 12, и соединенной с ней шарнирными петлями крышки 27. В рамке 12 расположены выступ 18 и цилиндрическая шестеренка 14, получающая при помощи гибкой связи 15 движение от,валика 2 (фиг. 1).

В крышке 27 помещены: желобчатая направляющая lб, конический рифленый валик 17, боковой упор 18 и цилиндрическая шестеренка 19, сцепляющаяся с шестеренкой

14 во время работы приспособления.

Для направления соединенных взамок лент установлен зубчатый валик

20, получающий движение при

P& 67638 помощи гибкой передачи 21 от нижнего валика 2 и вращающийся с разной ему скоростью. На случай сшивки негофриров анной фольги имеются валики 22 и 23, которые при снятом кожухе 24 направляют полотна фольги в приспособление

6, минуя таким образом валики

2 — 4.

При необходимости соединять края полотен двойным замком Ifp. подвижный выступ 18 основания рамки 12 снабжается двумя греб иями 25 (фиг. 4), а оба желобка

26 направляющей 16 крышки, разделенные буртом и формующие биги — плавными боковыми краями, отгибающими вершины бигов к обеим боковым сторонам крышки 27.

Валики 2 и 3, вращаясь в направлении, указанном на фиг. 1, затягивают полотна фольги, заправляемые под валик 28. Затем гофрированные полотна попадают через боковые вырезы рамки 12 и крышки 27 внутрь приспособления

6, перекрывая краями один другого на 25 — 30 лл, и соединяются взамок, который, пройдя между валиками 8 и 4, получает достаточное сопротивление разрыву.

При образовании замка и его уплотнении происходит сначала формирование бига, потом его отгнб в плоскость полотен и уплотнение полученного замка. Соединенные замком полотна огибают направляющий валик 20 и попадают в валики

3 и 4, которые вторичным гофрированием придают поверхности полотен одинаковый вид.

По выходе из валиков 3 и 4 полотно фольги проходит по направляющему кожуху 24, а затем укладывается в рамки соответствующей ширины в случае пакетной изоляции или же навивается в рулоны.

Предмет изобретения

1. Станок для изготовления гофрированной изоляции, например, из фольги, снабженный профильнопоперечно-рифлеными валиками для поперечно-продольного гофрирования полотен фольги, о т л и ч а юшийся тем, что для соединения взамок перекрывающих друг друга краев полотен применены взаимодействующие с ними с противопо;южных сторон полотен неподвижный выступ 18 и частично охватывающая его желобчатая направляющая 16, формующие продольный биг, и отгибающий вершину бига к плоскости обоих полотен боковой упор 18, монтированный за направляющей 1б по ходу полотен, 2. Форма выполнения станка по п. 1, отличающаяся тем, что выступ И монтирован в основании снабженной на продольных сторонах вырезами для прохода полотен рамки, а направляющая 16, боковой упор 18 и расположенный вслед за нпм по ходу полотен конический рифленый по образукгщим валик

17, способствующий отгибу б гга и плоскости полотен, монтированы в крышке той же рамки.

3. Форма выполнения станка по п. 2, отличающаяся тем, что для соединения краев полотен двойным замком неподвижный выступ

18 основания рамки снабжен двумя гребнями, а оба желобка направляющей 1б крышки, разделенные буртом и формующие биги,— плавными боковыми краями, отгибающими вершины бигов к обоим боковым упорам крышки. № 67638

Фи1. 3

Фиг. 2
