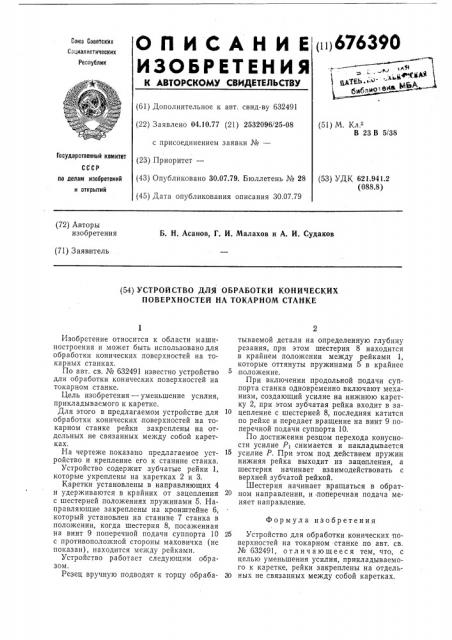

О П И С А Н И Е 676390

Союз Советских

Садналнстинеских

Республик

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1 IV у ЕЬ. i < твбпио (61) Дополнительное к авт, свид-ву 632491 (22) Заявлено 04.10.77 (21) 2532096/25-08 с присоединением заявки №вЂ” (23) Приоритет— (43) Опубликовано 30.07.79. Бюллетень № 28 (45) Дата опубликования описания 30.07.79 (51) М. Кл.

В 23 В 5/38

Государственный комитет (53) УДК 621 941 2 (088.8) по делам изобретений и открытий (72) Авторы изобретения

Б. Н. Асанов, Г. И. Малахов и А. И. Судаков (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ОБРАБОТКИ КОНИЧЕСКИХ

ПОВЕРХНОСТЕЙ НА ТОКАРНОМ СТАНКЕ

Формула изобретения

Изобретение относится к области машиностроения и может быть использовано для обработки конических поверхностей на токарных станках.

По авт. св. № 632491 известно устройство для обработки конических поверхностей на токарном станке.

Цель изобретения — уменьшение усилия, прикладываемого к каретке.

Для этого в предлагаемом устройстве для обработки конических поверхностей на токарном станке рейки закреплены на отдельных не связанных между собой каретках.

На чертеже показано предлагаемое устройство и крепление его к станине станка.

Устройство содержит зубчатые рейки 1, которые укреплены на каретках 2 и 3.

Каретки установлены в направляющих 4 и удерживаются в крайних от зацепления 20 с шестерней положениях пружинами 5. Направляющие закреплены на кронштейне 6, который установлен на станине 7 станка в положении, когда шестерня 8, посаженная на винт 9 поперечной подачи суппорта 10 25 с противоположной стороны маховичка (не показан), находится между рейками.

Устройство работает следующим образом.

Резец вручную подводят к торцу обраба- 30 тываемой детали на определенную глубину резания, при этом шестерня 8 находится в крайнем положении между рейками 1, которые оттянуты пружинами 5 в крайнее положение.

При включении продольной подачи суппорта станка одновременно. включают механизм, создающий усилие на нижнюю каретку 2, при этом зубчатая рейка входит в зацепление с шестерней 8, последняя катится по рейке и передает вращение на винт 9 поперечной подачи суппорта 10.

По достижении резцом перехода конусности усилие Р1 снимается и накладывается усилие Р. При этом под действием пружин нижняя рейка выходит из зацепления, а шестерня начинает взаимодействовать с верхней зубчатой рейкой.

Шестерня начинает вращаться в обратном направлении, и поперечная подача меняет направление.

Устройство для обработки конических поверхностей на токарном станке по авт. св. № 632491, отличающееся тем, что, с целью уменьшения усилия, прикладываемого к каретке, рейки закреплены на отдельных не связанных между собой каретках.
