Реферат

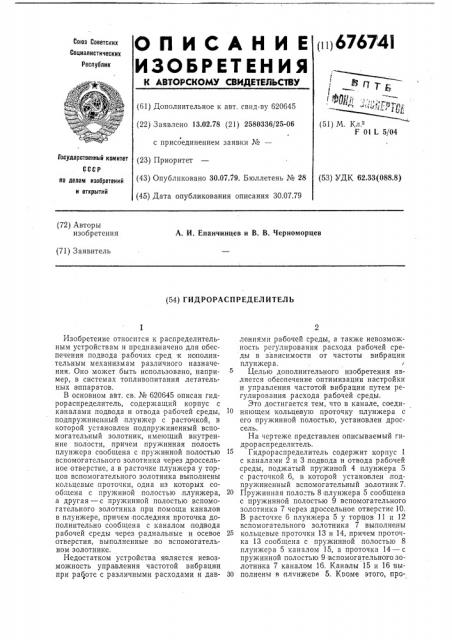

щ 676741

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

« Г Т . (61) Дополнительное к авт. свид-ву 620645 (22) Заявлено 13.02.78 (21) 2580336/25-06

r с присоединением заявки №вЂ” (23) Приоритет (43) Опубликовано 30.07.79. Бюллетень № 28 (45) Дата опубликования описания 30.07.79 (51) M. Кл,2

F 01 L 5/04

Государственный комитет (53) УДК 62.33(088.8) ло делам изобретений и открытий (72) Авторы изобретения

А. И. Епанчинцев и В. В. Черноморцев (71) Заявитель (54) ГИДРОРАСПРЕДЕЛ ИТЕЛЪ

Изобретение относится к распределительным устройствам и предназначено для обеспечения подвода рабочих сред к исполнительным механизмам различного назначения. Оно может быть использовано, например, в системах топливопитания летательных аппаратов.

В основном авт. св. № 620645 описан гидр ораспределитель, содержащий корпус с каналами подвода и отвода рабочей среды, подпружиненный плунжер с расточкой, в которой установлен подпружиненный вспомогательный золотник, имеющий внутренние полости, причем пружинная полость плунжера сообщена с пружинной полостью вспомогательного золотника через дроссельное отверстие, а в расточке плунжера у торцов вспомогательного золотника выполнены кольцевые проточки, одна из которых сообщена с пружиной полостью,плунжера, а другая — с пружинной полостью вспомогательного золотника при помощи каналов в плунжере, причем последняя проточка дополнительно сообщена с каналом подвода рабочей среды через радиальные и осевое отверстия, выполненные .во вспомогательном золотнике.

Недостатком устройства является невозможность управления частотой вибрации при работе с различными расходами и давлениями рабочей среды, а также невозможность регулирования расхода рабочей среды в зависимости от частоты вибрации плунжер а.

Целью дополнительного изобретения является обеспечение оптимизации настройки и управления частотой вибрации путем регулирования расхода рабочей среды.

Это достигается тем, что в канале, соединяющем кольцевую проточку плунжера с его пружинной полостью, установлен дроссель.

На чертеже представлен описываемый гидрораспределитель.

Гидрораспределитель содержит корпус 1 с каналами 2 и З,подвода и отвода рабочей среды, поджатый пружиной 4 плунжера 5 с расточкой 6, в которой установлен подпружиненный вспомогательный золотник 7.

20 Пружинная полость 8 плунжера 5 сообщена с пружинной полостью 9 вспомогательного золотника 7 через дроссельное отверстие 10.

В расточке б плунжера 5 у торцов 11 и 12 вспомогательного золотника 7 выполнены

25 кольцевые проточки 13 и 14, причем проточка 13 сообщена с пружинной полостью 8 плунжера 5 каналом 15, а проточка 14 — с пружинной полостью 9 вспомогательного золотника 7 каналом 16. Каналы 15 и 16 вы30 полнены в п,пчнжепе 5. Кооме этого, про67674

1Г 7 21 17

5 18 11

1В

НПО «Поиск»

Заказ 1686/9

Изд. № 480 Тираж 621 Подписное

Типография, пр. Сапунова, 2

3 точка 14 дополнительно сообщена с каналом 2 подвода через радиальные и осевое отверстия 17 и 18, .выполненные во вспомогательном золотнике 7. В канале 15 установлен дроссель 19. Плун>кер 5 также снабжен проточками 20, 21 и радиальным каналом 22, причем проточка 21 сообщена с каналом подвода 2 во всем диапазоне хода плунжера 5. Между торцом 12 вспомогательного золотника 7 и плун>кером 5 образована полость 23, а в полости 9 установлена пружина 24.

Давление управления подводится по каналу 25.

Гидрораспределитель работает следуюцим образом.

Рабочая среда под давлением через канал 2 корпуса 1, проточку 21, радиальный канал 22 плунжера 5, радиальные и осевое отверстия 17 и 18 вспомогательного золотника 7 поступает в полость 23.

Под действием давления рабочей среды вспомогательный золотник 7 перемещается влево, сжимая пружину 24 до тех пор, пока его левый торец 11 перекроет проточку 13, а правый торец 12 откроет проточку 14, при этом полость 23 соединяется при помощи канала 16 с пружинной полостью 9, в результате чего давление в полостях 9 и 23 выравнивается. 30

За счет потенциальной энергии сжатой пружины 24 при равных давлениях в полостях 9 и 23 вспомогательный золотник 7 остана вливается и затем начнет перемещаться вправо, левый торец 11 открывает про- 35 точку 13, и полость 9 через канал 15 с дросселем 19 сообщается с полостью 8, а правый торец 12 перекрывает проточку 14, прекращая доступ рабочей среды под да влением в полость 9. 40

В пружинной полости 9 вспомогательного

1 ч золотника 7 давление становится равным давлению в пружинной полости 8, а в полости 23 давление возрастает до рабочего, и вспомогательный золотник 7 снова перемещanñÿ влево.

В моменты остановки вспомогательного золотника 7 и смены направления его движсния, количество движения передается черсз пружину 24 и силы поверхностного трения плунжеру 5, заставляя его колебаться.

За счет колебательных перемещений плунжера 5 обеспечивается уменьшение сил трения, (благодаря исключению трения покоя) и исключение облитерации. Амплитуда колсбаний плунжера 5 зависит от соотношения диаметров и массы самого плунжера 5 и вспомогательного золотника 7, жесткости пружин 4 и 24, давления рабочей среды и проходного сечения дросселя 19.

Управление положением плунжера 5 осуществляется подводом давления по каналу

25, под действием которого он перемещается, сжимая пружину 4 и осуществляя коммутацию соответствующих гидравлических цепей.

Описанный гидрораспределитель обеспечивает оптимизацию настройки и управление частотой вибрации путем регулирования расхода рабочей среды, проходящего через сменный дроссель в канале 15.

Формула изобретения

Гидрораспределитель по авт. св. № 620645 отличающийся тем, что, с целью обеспечения оптимизации настройки и управления частотой вибрации путем регулирования расхода рабочей среды, в канале, соединяющем кольцевую проточку плунжера с его пружинной полостью, установлен дроссель.
