Планетарная коррегированная передача

Планетарная коррегированная передача

Иллюстрации

Показать все

Реферат



gpp&Q4.т . НАЯ

МФВи .. :"«о ба еаза ЬИ

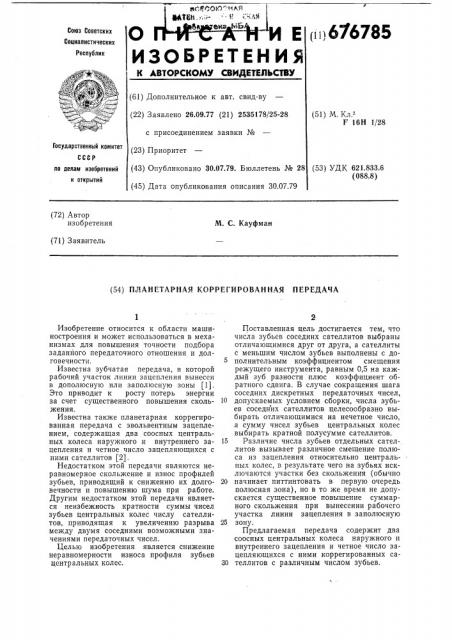

ИЗОБРЕТЕНИЯ (i ц 676785

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 26.09.77 (21) 2535178/25-28 с присоединением заявки № (23) Приоритет (51) М. Кл.з

F 16Н 1/28

Государственный комитет (53) УДК 621.833.6 (088.8) (43) Опубликовано 30.07.79. Бюллетень № 28 по делам изобретений и открытий (45) Дата опубликования описания 30.07.79 (72) Автор изобретения

М. С. Кауфман (71) Заявитель (54) ПЛАНЕТАРНАЯ КОРРЕГИРОВАННАЯ ПЕРЕДАЧА

Изобретение относится к области машиностроения и может использоваться в механизмах для повышения точности подбора заданного передаточного отношения и долговечности. 5

Известна зубчатая передача, в которой рабочий участок линии зацепления вынесен в дополюсную или заполюсную зоны (1).

Это приводит к росту потерь энергии за счет существенного повышения скольжения.

Известна также планетарная коррегированная передача с эвольвентным зацеплением, содержащая два соосных центральных колеса наружного и внутреннего за- 15 цепления и четное число зацепляющихся с ними сателлитов (2).

Недостатком этой передачи являются неравномерное скольжение и износ профилей зубьев, приводящий к снижению их долго- 20 вечности и повышению шума при работе.

Другим недостатком этой передачи является неизбежность кратности суммы чисел зубьев центральных колес числу сателлитов, приводящая к увеличению разрыва 25 между двумя соседними возможными значениями передаточных чисел.

Целью изобретения является снижение неравномерности износа профиля зубьев центральных колес. ЗО

Поставленная цель достигается тем, что числа зубьев соседних сателлитов выбраны отличающимися друг от друга, а сателлиты с меньшим числом зубьев выполнены с дополнительным коэффициентом смещения режущего инструмента, равным 0,5 на каждый зуб разности плюс коэффициент обратного сдвига. В случае сокращения шага соседних дискретных передаточных чисел, допускаемых условием сборки, числа зубьев соседних сателлитов целесообразно выбирать отличающимися на нечетное число, а сумму чисел зубьев центральных колес выбирать кратной полусумме сателлитов.

Различие числа зубьев отдельных сателлитов вызывает различное смещение полюса из зацепления относительно центральных колес, в результате чего на зубьях исключаются участки без скольжения (обычно начинает питтинтовать в первую очередь полюсная зона), но в то же время не допускается существенное повышение суммарного скольжения при вынесении рабочего участка линии зацепления в заполюсную зону.

Предлагаемая передача содержит два соосных центральных колеса наружного и внутреннего зацепления и четное число зацепляющихся с ними коррегированных сателлитов с различным числом зубьев.

Формула изобретения

676785

Составитель В. Апархов

Техред А. Камышникова

Редактор Т. Морозова

Корректор В. Петрова

Заказ 1776/4 Изд. № 461 Тираж 1139 Подписное

НПО «Поиск» Государственного комитета СССР по делам изобретений и открытий

113035, Москва, 7К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Если сумма чисел зубьев центральных колес кратна числу сателлитов, по условиям сборки соседние сателлиты выполняются с четной разницей зубьев, если же сумма чисел зубьев центральных колес кратна половине числа сателлитов, то соседние сателлиты выполняются с нечетной разницей зубьев. При этом для обеспечения радиальной зацепляемости с меньшим числом зубьев выполняются с дополнительным коэффициентом смещения режущего их инструмента, равным 0,5 на каждый один зуб разности, пл ос коэффициент обратного сдвига.

Передача работает следующим образом.

При относительном вращении центральных колес пол.осная зона поверхности зуба центрального колеса в зацеплении с малозубым сателлитом лежит дальше от основания зуба, чем в зацеплении с многозубым сателлитом. Поэтому на поверхности зубьев центральных колес не оказывается участков, на которых отсутствует скоЛьжение в пределах каждого оборота колеса.

Достигаемый технико-экономический эффект состоит в повышении срока службы передачи за счет снижения динамических нагрузок при более равномерном износе, а также в возможности большего приближения к заданному значению передаточного 30 числа.

Планетарная коррегированная передача с эвольвентным зацеплением, содержащая два соосных центральных колеса наружного и внутреннего зацепления и четное число зацепляющихся с ними сателлитов, о т л ич а ю щ а я с я тем, что, с целью снижения неравномерности износа профиля зубьев центральных колес, числа зубьев соседних сателлитов выбраны отличающимися друг от друга, а сателлиты с меньшим числом зубьев выполнены с дополнительным коэффициентом смещения режущего инструмента, равным 0,5 на каждый зуб разности плюс коэффициент обратного сдвига.

2. Передача по п. 1, отличающаяся тем, что, с целью сокращения шага соседних дискретных передаточных чисел, допускаемых условием сборки, числа зубьев соседних сателлитов выбраны отличающимися на нечетное число, а сумма чисел зубьев центральных колес кратна полусумме сателл итов.

Источники информации, принятые во внимание при экспертизе

1. Кудрявцев В. Н, Зубчатые передачи, «Машгиз», М-Л., 1957, с. 40.

2. Кудрявцев В. Н. Планетарные передачи, «Машиностроение», М-Л., 1966, с. 250, р. 1З7,
