Реферат



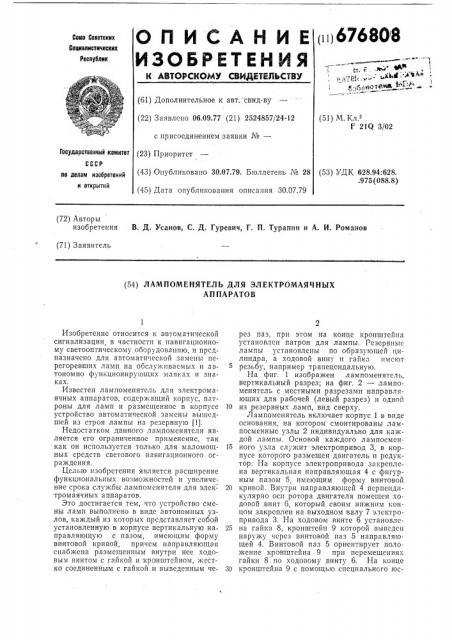

(и) 67680 8

Союз Советских

Социалистических

Реслублик (61) Дополнительное к авт; свид-ву (22) Заявлено 06.09.77 (21) 2524857/24-12 с присоединением заявки №вЂ” (23) Приоритет (43) Опубликовано 30.07.79. Бюллетень № 28 (45) Дата опубликования описания 30.07.79 (51) М. Кл.

F 21Q 3/02

Государственный комитет (53) УДК 628.94:628..975 (088.8) ло делам изобретений и открытий (72) Авторы изобретения В. Д. Усанов, С. Д. Гуревич, Г. П. Турапин и А. И. Романов (71) Заявитель (54) ЛАМПОМЕНЯТЕЛЬ ДЛЯ ЭЛЕКТРОМАЯЧНЫХ

АППАРАТОВ

Изобретение относится к автоматической сигнализации в частности к навигационному светооптическому оборудованию, и предназначено для автоматической замены перегоревших ламп на обслуживаемых и автономно функционирующих маяках и знаках.

Известен лампоменятель для электромаячных аппаратов, содержащий корпус, патроны для ламп и размсщеннос в корпусе устройство автоматической замены вышедшей из строя лампы на резервную (1).

Недостатком данного лампоменятсля является его ограниченное применение, так как он используется только для маломощных средств светового навигационного ограждения.

Целью изобретения является расширение функциональных возможностей и увеличение срока службы лампомснятеля для электромаячных аппаратов.

Это достигается тем, что устройство смены ламп выполнено в виде автономных узлов, каждый из которых представляет собой установленную в корпусе вертикальную направляющую с пазом, имеющим форму винтовой кривой, причем направляющая снабжена размещенным внутри нее ходовым винтом с гайкой и кронштейном, жестко соединенным с гайкой и выведенным герез паз, при этом на конце кронштейна установлен патрон для лампы. Рсзервныс лампы установлены по образующей цилиндра, а ходовой винт н гайка нмсют

5 резьбу, например трапецеидальную.

На фиг. 1 изображен лампоменятель, вертикальный разрез; на фиг. 2 — лампоменятель с местными разрезами направляющих для рабочей (левый разрез) и одной

10 из резервных ламп, вид сверху.

Лампоменятель включает корпус 1 в виде основания, на котором смонтированы лампосменные узлы 2 индивидуально для каждой лампы. Основой каждого лампосмен15 ного узла служит электропривод 3, в корпусе которого размещен двигатель и редуктор. На корпусе электропривода закреплена вертикальная направляющая 4 с фигурным пазом 5, имеющим форму винтовой

20 кривой. Внутри направляюгцсй 4 перпендикулярно осн ротора двигателя помещен ходовой винт 6, который своим нижним концом закреплен на выходном валу 7 электропривода 3. На ходовом винте 6 установлс25 на гайка 8, кронштейн 9 которой вывсдсн наружу через винтовой паз 5 направляющей 4. Винтовой паз 5 ориентирует положение кронштейна 9 при перемещениях гайки 8 по ходовому винту 6. На конце

30 кронштейна 9 с помощью специального юс676808

3 тировочного устройства 10, например в виде полусферического шарнира со сквозным отверстием под провода, закреплен патрон 11 с лампой 12. Йа фиг. 1 крайний левый лампосменный узел показан с лампой 12 в рабочем положении при верхнем положении кронштейна

9. Остальные лампосменные узлы расположены в позициях, обеспечивающих резервное положение ламп 13 при нижнем положении кронштейнов 14. С помощью юстировочных устройств 10 осуществляется индивидуальная юстпровка ламп 12 и 13 при совмещении тела накала 15 с точкой оптического центра линзы маячного аппарата (на чертеже не показан) при установке каждой лампы в рабочем положении.

Величина углового смещения а кронштейна 9 по винтовои кривой в пазу 5 направляющей 4 при подъеме его из нижнего положения в верхнее и обратно соответствует перемещению лампы из резервного положения в рабочее и из рабочего — в резервное в случае перегорания лампы.

В лампосменных узлах устройства предусмотрены концевые переключатели 16 с использованием, например, магнитоуправляемых герметпзированных контактов КЭМ-З, включенных в цепь питания ламп. На кронштейнах 9 и 14 укреплены прерыватели 17, например в виде постоянных магнитов.

Лампоменятель работает следующим образом.

В случае перегорания рабочей лампы 12 по сигналу схемы управления срабатывают средства, управляющие работой лампоменятеля. Лампосменный узел 2 перегоревшей лампы включается в работу и по сигналу «Реверс» схемы управления возвращает лампу 12 в ни>кнес положение с помощью индивидуального электропривода 3, после чего по сигналу «Подъем резервной лампы» включается в работу следующий лампосменный узел, который и обеспечивает подъем в рабочее положение очередной резервной лампы. При перегорании каждой последующей лампы цикл работы лампоменятеля повторяется до тех пор, пока не используется весь его резервный комплект ламп, после чего аппаратура автоматически обесточивается и прекращает работу.

В зависимости от необходимости (тип и габариты электромаячного аппарата, период навигации и пр.) принцип построения конструкции лампоменятеля позволяет иметь устройства с различным числом ламп, начиная от двух и кончая десятью и

10 более.

Построение конструкции лампоменятеля на основе использования единого унифицированного модуля, каким является лампосменный узел, позволяет автоматизировать работу всех существующих отечественных маячных аппаратов кругового и направленного действия, несущих штатные огни от любых источников энергии, 20 Формула изобретения

1. Лампоменятель для электромаячных аппаратов, содержащий корпус, патроны для ламп и размещенное в корпусе устройство автоматической замены вышедшей из

25 строя лампы на резервную, о т л и ч а ющийся тем, что, с целью расширения функциональных возможностей и увеличения срока службы, устройство смены ламп выполнено в виде автономных узлов, каж30 дый из которых представляет собой установленную в корпусе вертикальную направляющую с пазом, имеющим форму винтовой кривой, причем направляющая снабжена размещенным внутри псе ходовым вин35 том с гайкой и кронштейном, жестко соединенным с гайкой и выведенным через паз, при этом на конце кронштейна установлен патрон для лампы.

2. Лампоменятель по п. 1, отличаю40 шийся тем, что резервные лампы установлены по образующей цилиндра.

3. Лампоменятель по п. 1, отличаюшийся тем, что ходовой винт и гайка имеют резьбу, например трапецеидальную.

45 Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

М 396755, кл. Н 01К 3/32, 1972.
