Реферат

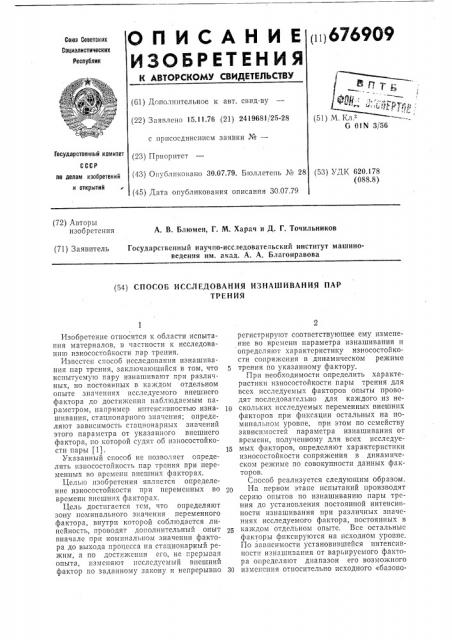

О П И С А Н И Е (>i)676969

ИЗОБРЕТЕНИЯ

Союз Советских

Сокиалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (б1) Дополнительное к авт. свид-ву (22) Заявлено 15.11.76 (21) 2419681/25-28 с присоединением заявки №вЂ” (23) Приоритет (43) Опубликовано 30.07.79. Бюллетень ¹ 28 (45) Дата опубликования описания 30.07.79 (51) Л л.

О 01N 3/56

Государственный комитет (53) УДК 620.178 (088.8) ло делам изобретений и открытий (72) Авторы изобретения

А. В. Блюмен, Г. М. Харач и Д. Г, Точильников (71) Заявитель

Государственный научно-исследовательский институт машиноведения им. акад. А. А. Благонравова (54) СПОСОБ ИССЛЕДОВАНИЯ ИЗНАШИВАНИЯ ПАР

ТРЕНИЯ

Изобретение относится к области испытания материалов, в частности к исследованию износостойкости пар трения.

Извсстсп способ исследования изнашивания пар трения, заключающийся в том, что испытуемую пару изнашивают при различных, но постоянных в каждом отдельном опыте значениях исследуемого внешнего фактора до дости>кения наблюдаемым параметром, например интенсивностью изнашивания, стационарного значения; определяют зависимость стационарных значений этого параметра от указанного внешнего фактора, по которой судят об износостойкости пары (11.

Указанный способ не позволяет определять износостойкость пар трения при переменных во врсмени внешних факторах.

Целшо изобретения является определение износостойкости при переменных во времени внешних факторах.

Цель достигается тем, что определяют зону номинального значения переменного фактора, внутри которой соблюдается линейность, проводят дополнительный опыт вначале при номинальном значении фактора до выхода процесса на стационарный режим, а по достижении его, не грерывая опыта, изменяют исследуемый внешний фактор по заданному закону и непрерывно регистрируют соответствующее ему изменение во времени параметра изнашивания и определяют характеристику износостойкости сопряжения в динамическом режиме трения по указанному фактору.

При необходимости определить характеристики нзносостойкости пары трения для всех исследуемых факторов опыты проводят послсдоватсльно для каждого из не10 скольких исследуемых переменных внешних факторов при фиксации остальных на номинальном уровне, при этом по семейству зависимостей параметра изнашивания от времени, полученному для всех исследуе15 мых факторов, определяют характсристпкп износостойкости сопряжения в динамическом режиме по совокупности данных факторов.

Способ реализуется следующим образом.

На первом этапе испытаний производят ссрию опытов по изнашиванию пары трения до установления постоянной интенсивности изнашивания при различных значениях исследуемого фактора, постоянных в каждом отдельном опыте. Все остальные факторы фиксируются на исходном уровне.

По зависимости установившейся интенсивности изнашивания от варьируемого фактора определяют диапазон его возможного

30 изменения относительно исходного «базово676909

Формула изобретения

Составитель А, Швыркова

Текрсд А. Камышникова Корректор Л. Брахнина

Редактор T. Морозова

Заказ 1685/10 Изд. М 475 Тираж 1090 Подписное

НПО «Поиск» Государственного комитета СССР по делам изобретений и открытий

113035, Москва,,5К-35, Раушская паб., д, 4/5

Типогра<рия, пр.

Сапунова, 2

ro» значения, внутри которого соблюдается линейность связи между интенсивностью изнашивания и этим фактором. На втором этапе пару трения вновь истирают при тех же исходных значениях всех внешних факторов до стабилизации интенсивности изнашивания, по достижении которой, не прерывая эксперимента, изменяют исследуемый фактор по заданному закону внутри диапазона, определенного на первом этапе.

При этом непрерывно регистрируют соответствующее изменение интенсивности изнашивания во времени, откуда затем определяют динамическую характеристику K(t) исследуемой пары трения по данному фактору. При этом прогноз интенсивности изнашивания во времени 1(/) при произвольном измерении внешнего фактора X=X(t) производят по соотношению

l (t) =1 и (т) Х (/ — -.) 4т, 0 где 1 — время процесса трения; — переменная интегрирования.

При нескольких переменных факторах определение динамических характеристик проводят последовательно IIQ каждому из варьируемых факторов, фиксируя остальные на исходном «базовом» уровне.

Прогноз интенсивности изнашивания производят по формуле

l(t) =, fan)(т)XI(t — -.)dt, ! †Πгде К(т) — динамическая характеристика пары трения по фактору

Х,(/), (i = 1, и), Предлагаемый способ основан на рассмотрении изнашивания пары трения как процесса в линейной динамической системе с постоянными параметрами, поэтому динамическая характеристика К(/) представляет собой реакцию стационарного процесса изнашивания на возмущающее воздействие внешнего фактора, изменяющегося по закону, представляющего собой импульс.

Зо

1. Способ исследования изнашивания пар трения, заключающийся в том, что испытуемую пару изнашивают при различных, но постоянных в каждом отдельном опыте значениях исследуемого внешнего фактора до достижения наблюдаемым параметром, например интенсивностью изнашивания, стационарного значения, определяют зависимость стационарных значений этого параметра от указанного внешнего фактора, по которой судят об износостойкости пары, отличающийся тем, что, с целью определения износостойкости при переменных во времени внешних факторах, определяют зону номинального значения переменного фактора, внутри которой соблюдается линейность, проводят дополнительный опыт вначале при номинальном значении фактора до выхода процесса на стационарный режим, а по достижении его, не прерывая опыта, изменяют исследуемый внешний фактор по заданному закону и непрерывно регистрируют соответствующее ему изменение во времени параметра изнашивания и определяют характеристику износостойкости сопряжения в динамическом режиме трения по указанному фактору.

2. Способ по п. 1, отличающийся тем, что опыты проводят последовательно для каждого из нескольких исследуемых переменных внешних факторов при фиксации остальных на номинальном уровне, при этом по семейству зависимостей параметра изнашивания от времени, полученному для всех исследуемых факторов, определяют характеристики износостойкости сопряжения в динамическом режиме по совокупности данных факторов.

Источники информации, принятые во внимание при экспертизе

1. Канарчук В. Е. Влияние неустановившихся режимов работы на износ двигателя

ЗИЛ-130, — «Автомобильная промышленность», № 11, 196б.
