77007 (й,6

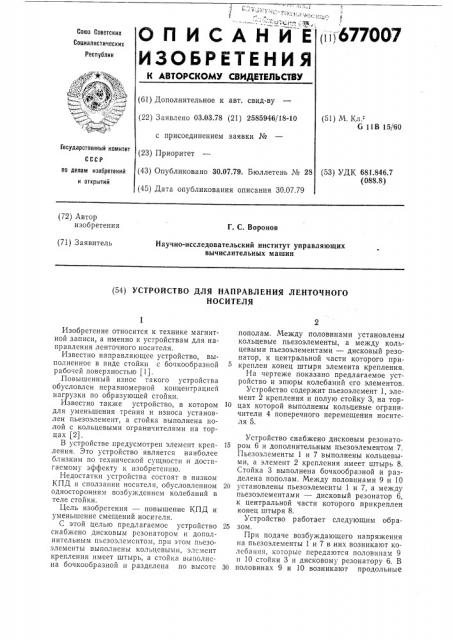

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

„.AP+

G 11В 15/ 60

Государственный комитет (53) УДК 681.846.7 (088.8) по делам изобретений и открытий (72) Автор изобретения

Г. С. Воронов (71) Заявитель

Научно-исследовательский институт управляющих вычислительных машин (54) УСТРОЙСТВО ДЛЯ НАПРАВЛЕНИЯ ЛЕНТОЧНОГО

НОСИТЕЛЯ

Изобретение относится к технике магнитной записи, а именно к устройствам для направления ленточного носителя.

Известно направляющее устройство, выполненное в виде стойки с бочкообразной рабочей поверхностью (1).

Повышенный износ такого устройства обусловлен неравномерной концентрацией нагрузки по образующей стойки.

Известно также устройство, в котором для уменьшения трения и износа установлен пьезоэлемент, а стойка выполнена полой с кольцевыми ограничителями на торцах (2).

В устройстве предусмотрен элемент крепления. Это устройство является наиболее близким по технической сущности и достигаемому эффекту к изобретению.

Недостатки устройства состоят в низком

КПД и сползании носителя, обусловленном односторонним возбуждением колебаний в теле стойки.

Цель изобретения — повышение КПД и уменьшение смещений носителя.

С этой целью предлагаемое устройство снабжено дисковым резонатором и дополнительным пьезоэлементом, при этом пьезоэлементы выполнены кольцевыми, элемент крепления имеет штырь, а стойка выполнена бочкообразной и разделена по высоте пополам. Между половинами установлены кольцевые пьезоэлементы, а между кольцевыми пьезоэлементами — дисковый резонатор, к центральной части которого прикреплен конец штыря элемента крепления.

На чертеже показано предлагаемое устройство и эпюры колебаний его элементов.

Устройство содержит пьезоэлемент 1, элемент 2 крепления и полую стойку 3, на тор10 цах которой выполнены кольцевые ограничители 4 поперечного перемещения носителя 5.

Устройство снабжено дисковым резонато15 ром 6 и дополнительным пьезоэлементом 7.

Пьезоэлементы 1 и 7 выполнены кольцевыми, а элемент 2 крепления имеет штырь 8.

Стойка 3 выполнена бочкообразной и разделена пополам. Между половинами 9 и 10

20 установлены пьезоэлементы 1 и 7, а между пьезоэлементами — дисковый резонатор 6, к центральной части которого прикреплен конец штыря 8.

Устройство работает следующим обра25 зом.

При подаче возбуждающего напряжения на пьезоэлементы 1 и 7 в них возникают колебания, которые передаются половиHам 9 и 10 стойки 3 и дисковому резонатору 6. В

30 половинах 9 и 10 возникают продольные

3 колебания, амплитуда которых достигает максимального значенп"",вместа,х наибольшего трения носителя 5 о стойку 3 (в узких областях половин 9 и 10) . Распределение амплитуд колебаний при стоячей волне в половинах 9 и 10 показано кривой 11.

За счет колебаний в местах контакта носитсля 5 и половин 9 и 10 образуется упругая воздушная подушка, действующая как газовая смазка, при этом отсутствие достаточной воздушной подушки в областях малых колебаний половин 9 и 10 компенсируется колебаниями дискового резонатора 6. (Распределение амплитуд колебаний в дисковом резонаторе 6 при стоячей волне показано кривой 12).

Уменьшение трения носителя 5 о кольцевые ограничители 4 достигается возбуждением в них изгибных колебаний при потере устойчивости под действием колебаний половин 9 и 10.

Закреплением устройства по центральной части дискового резонатора 6 — в узле колебаний — сокр ащается утечка энергии в элементы крепления.

Изобретение позволяет повысить КПД путем сокращения утечки энергии и уменьшить смещение носителя за счет симметрич677007

4 ного возбуждения колебаний рабочей части устройства, Формула изобретения

Устройство для направления ленточного носителя, содержащее пьезоэлемент, элемент крепления и полую стойку, на торцах которой выполнены кольцевые ограничители поперечного перемещения носителя, от10 личающееся тем, что, с целью повышения КПД и уменьшения смещений носителя, оно снабжено дисковым резонатором и дополнительным пьезоэлементом, при этом пьезоэлементы выполнены кольцевыми, эле15 мент крепления выполнен со штырем, а стойка выполнена бочкообразной и разделена по высоте на две половины, между которыми установлены пьезоэлементы, а между пьезоэлементами установлен дисковый

20 резонатор, к центральной части которого прикреплен конец штыря элемента крепления.

Источники информации, принятые во внимание при экспертизе

25 1. Патент Японии № 51-49401, кл.

102Е211.1, опублик. 1976.

2. Авторское свидетельство СССР № 498646, кл. G 11В 15/00, 1973.
