Реферат



(i i j 677 008

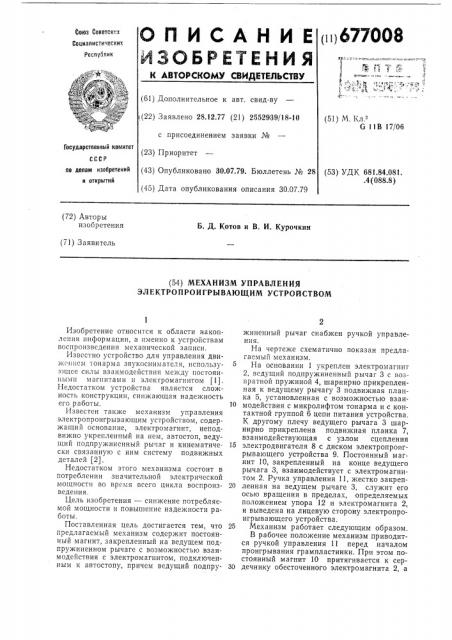

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

C (61) Дополнительное к авт. свид-ву (22) Заявлено 28.12.77 (21) 2552939/18-10 с присоединением заявки № (23) Приоритет (43) Опубликовано 30.07.79. Бюллетень № 28 (45) Дата опубликования описания 30.07.79 (51) М. Кл.з

G 11В 17/06

Государственный комитет по делам изобретений и открытий (53) УДК 681.84.081. .4 (088.8) (72) Авторы изобретения

Б. Д. Котов и В. И. Курочкин (71) Заявитель (54) МЕХАНИЗМ УПРАВЛЕНИЯ

ЭЛЕКТРОПРОИГРЪ|ВАЮЩИМ УСТРОЙСТВОМ

Изобретение относится к области накопления информации, а именно к устройствам воспроизведения механической записи.

Извсстно устройство для управления движу ием тонарма звукоснимателя, использующее силы взаимодействия между постоянными магнитами и электромагнитом (1).

Недостатком устройства является сложность конструкции, снижающая надежность его работы. 10

Известен также механизм управления электропроигрывающим устройством, содержащий основание, электромагнит, неподвижно укрепленный на нем, автостоп, ведущий подпружиненный рычаг и кинематиче- 15 ски связанную с ним систему подвижных деталей (2).

Недостатком этого механизма состоит в потреблении значительной электрической мощности во время всего цикла воспроиз- 20 ведения.

Цель изобретения — снижение потребляемой мощности и повышение надежности работы.

Поставленная цель достигается тем, что 25 предлагаемый механизм содержит постоянный магнит, закрепленный на ведущем подпружиненном рычаге с возможностью взаимодействия с электромагнитом, подключенным к автостопу, причем ведущий подпру- 30 жиненный рычаг снабжен ручкой управления.

На чертеже схематично показан предлагаемый механизм.

На основании 1 укреплен электромагнит

2, ведущий подпружиненный рычаг 3 с возвратной пружиной 4, шарнирно прикрепленная к ведущему рычагу 3 подвижная планка 5, установленная с возможностью взаимодействия с микролифтом тонарма и с контактной группой 6 цепи питания устройства.

К другому плечу ведущего рычага 3 шарнирно прикреплена подвижная планка 7, взаимодействующая с узлом сцепления электродвигателя 8 с диском электропроигрывающего устройства 9. Постоянный магнит 10, закрепленный на конце ведущего рычага 3, взаимодействует с электромагнитом 2. Ручка управления 11, жестко закрепленная на ведущем рычаге 3, служит его осью вращения в пределах, определяемых положением упора 12 и электромагнита 2, и выведена на лицевую сторону электропроигрывающего устройства.

Механизм работает следующим образом.

В рабочее положение механизм приводится ручкой управления 11 перед началом проигрывания грампластинки. При этом постоянный магнит 10 притягивается к сердечнику обесточенного электромагнита 2, а

677008

7 р

НПО «Поиск»

Заказ 1549/12

Типография, пр. Сапунова, 2

3 возвратная пружина 4 растянута, контактная группа 6 замкнута, обеспечивая подачу питания на устройство. Звукосниматель опущен и контактирует с грампластинкой, электродвигатель 8 находится в зацеплении с диском 9, обеспечивая его вращение.

По окончании цикла проигрывания по сигналу автостопа на обмотку электромагнита 2 поступает импульс постоянного тока, создающий магнитное поле, одноименное с полем полюса постоянного магнита, обращенного к электромагниту. В результате возникшей силы отталкивания и под действием силы растянутой возвратной пружины

4, рычаг 3 поворачивается до упора 12, увлекая за собой фигурные планки 5 и 7, которые своими наклонными плоскостями и фигурным приливом обеспечивают подъем звукоснимателя, отключение электропроигрывающего устройства и выведение из зацепления электродвигателя с диском.

Применение этого изобретения позволит повысить эксплуатационные удобства и снизить расход электрической мощности в электропроигрывающих устройствах, в том числе в переносных и с автономным питанием.

Формула изобретения

5 Механизм управления электропроигрывающим устройством, содержащий основание, электромагнит, неподвижно укрепленный на нем, автостоп, ведущий подпружиненный рычаг и кинематически связанную с ним

1О систему подвижных деталей, о т л и ч а юшийся тем, что, с целью снижения потребляемой мощности и повышения надежности работы, он содержит постоянный магнит, закрепленный на ведущем подпружи15 ненном рычаге с возможностью взаимодействия с электромагнитом, подключенным к автостопу, причем ведущий подпружиненный рычаг снабжен ручкой управления.

Источники информации, 20 принятые во внимание при экспсртизс

1. Патент ГДР ¹102499,,кл. 42g 6г01, опублик. 1973.

2. Патент CIIIA № 3697223, кл. 274 — 9R, опублик. 1972.

Изд. № 436 Тираж 681 Подписное
