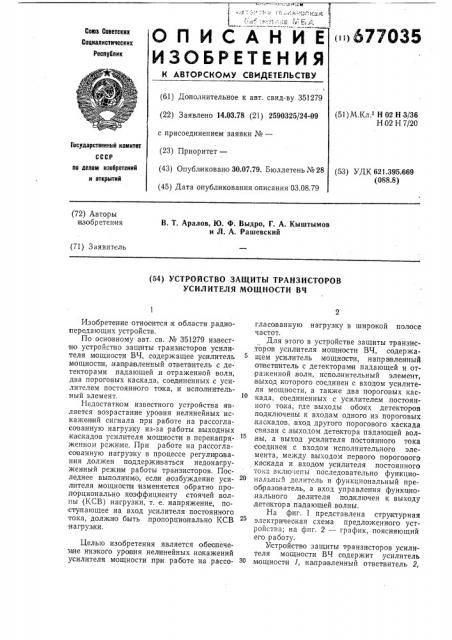

ОПИСАНИЕ

ИЗОБ ЕтЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (1)677035

Сова Советских

Социалистических

Республик

l. (61) Дополнительное к авт. свид-ву 351279 (51) М. Кл. Н 02 Н 3/36

Н02 Н 7/20 (22) Заявлено |4.03.78 (21) 2590325/24-09 с присоединением заявки №вЂ” (23) Приоритет— (43) Опубликовано 30.07.79. Бюллетень № 28 (45) Дата опубликования описания 03.08.79

Государственный комитет по делам нзсбретений и открытий (53) УДК 621.395.669 (088.8) (72) Авторы изобретения

В. Т. Аралов, Ю. Ф. Выдро, Г. А. Кыштымов и Л. А. Рашевский (71) Заявитель (54) УСТРОЙСТВО ЗАЩИТЪ| ТРАНЗИСТОРОВ

УСИЛИТЕЛЯ МОЩНОСТИ ВЧ

Изобретение относится к области радиопередающих устройств.

По основному авт. св. № 351279 известно устройство защиты транзисторов усилителя мощности ВЧ, содержащее усилитель мощности,,нап ра вленный овветвитель с детекторами падающей .и отраженной волн, два пороговых каскада, соединенных с усилителем постоянного тока, и исполнительный элемент.

Недостатком известного устройства является возрастание уровня нелинейных искажен|ий сигнала при работе на рассогласованную нагрузку из-за работы выходных каскадов усилителя мощности в перенапряженном режиме. При работе на рассогласованную нагрузку в процессе регулирования должен поддерживаться недонатруженный режим работы транзисторов. Последнее выполнимо, если возбуждение усилителя мощности изменяется обратно пропорционально коэффициенту стоячей волны (КСВ) нагрузки, т. е. напряжение, поступающее на вход усилителя постоянного тока, должно быть пропорционально КСВ нar pузки.

Целью изобретения является обеспечение низкого уровня нелинейных искажений усилителя мощности прои работе на рассогласованную нагрузку в широкой полосе частот.

Для этого в устройстве защиты транзисторов усилителя мощности ВЧ, содержащем усилитель мощности, направленный овветвитель с детектораMtH падающей н от раженной,волн, исполнительный элемент, выход которого соединен с входом усилителя мощности, а также два пороговых каскада, соединенных с усилителем постоянного тока, пде выходы обоих детекторов подключены к входам одного из пороговых каскадов, вход другого порогового каскада связан с,выходом детектора падающей вол;ны, а выход усилителя постоянного тока соединен с входом исполнительного элемента, между выходом первого порогового каскада и входом усилителя постоянного тока вклю,"errbr последовательно функциональный делитель и функциональный преобразо ватель, а вход управления функционального делителя подключен к выходу детектора падающей .волны.

На фиг. 1 представлена структурная электрическая схема предложенного устройства; на фиг. 2 — график, поясняющий его работу.

У стройство защиты транзисторов усилителя мощности ВЧ содержит усилитель зО мощности 1, направленный ответвитель 2, 677035

Формула изобретения

Устройство защиты транзисторов усилителя мощности ВЧ по а|вт. св. Хо 351279, отличающееся тем, что, с целью обеспечения низкого уровня нелинейных искажений усилителя мощности при работе на рассогласованную нагрузку в широкой полосе частот, между выходом первого

3 поро ового каскада и входом усилителя постоянного тока,выключены последовательно функциональный делитель и фун кц иоБальный преобразователь, а вход упра влепия функционального делителя подключен .к выходу дете1ктора падающей волны. детектор падающей волны 3, детектор от.раженной волны 4,.первый и второй пороговые каскады 5 и б, усилитель постоянного така 7, исполнительный элемент 8, фукнкциональный делитель 9 и функциональный преобразователь 10 (фиг. 1).

Устройство работает следующим образо м.

Сигнал с выхода усилителя мощности 1 через напра вленный отвеввитель 2 подается на выход радиопередатчика. С направленного опвеввителя 2 сигналы, пропорциональные падающей и отраженной волнам, оодаются на детектор падающей волны 3 и детектор отраженной волны 4 соответственно.

С детектора отраженной волны 4 сигнал подается на первый поротовый каскад 5, иорог србатывания которого, соответствующий заданному значению, КСВ нагрузочки, определяется на|пряжением, поступающим с детектора падающей волны 3.

С детектора падающей, волны 3 сигнал подается HB второй пороговый каскад б, имеющий фиксированный порог срабатываБия, определяемый .заданным значением выходнюй мощности.

Сигнал с выхода первого порогового каскада 5 через функциональный делитель

9 и функциональный преобразователь 10 и сигнал с выхода второго порогового каскада б усиливаются усилителем постоянного тока 7 и подаются на и аполнительный элемент 8.

При превььшении выходной мощности усилителя 1 заданного значения напряжение с детектора падающей волны 3 открывает второй пороговый каскад б и через усилитель постоянного така 7 воздействуег.на исполнительный элемент 8, что приводит к снижению выходной мощности.

В случае работы на рассогласованную нагрузку при превышении КСВ нагрузки заданного значения напряжение с детектора отраженной волны 4 открывает первый пороговый .каскад 5 и включаются функциональный делитель 9 и функциональный преобразователь 10.

Функциональный делитель 9 позволяет получить на его выходе .напряжение, не зависящее от выходной мощности усилителя, а функциональный преобразователь 10 позволяет получить на его выходе напряжение, пропорциональное КСВ нагрузки.

Зависимость напряжения на входе усилителя по стоянного тока 7 (U...) при использовании функционального преобразователя 10 и функционального делателя 9 от значения КСВ нагрузки пр иведена на фиг. 2, При усложнении схемы функционального преобразователя 10 кривая на фиг, 2 может быть получена практически линейной.
