Реферат

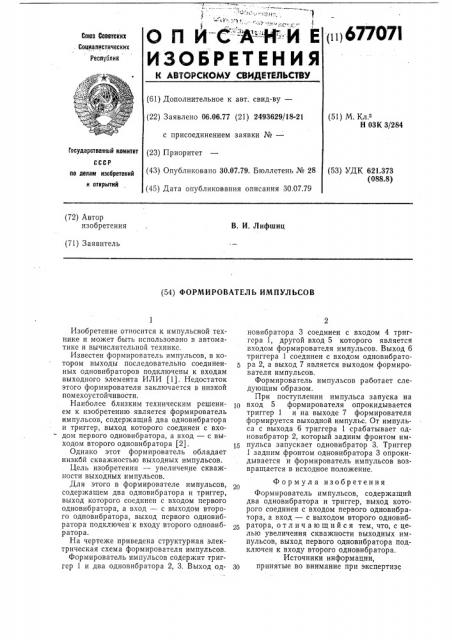

1> ij 677071

О П И C" À - - И-- Й Е

ИЗОБРЕТЕНИЯ

Союз Советских . Социалистических

РеспублиК

H АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 06,06.77 (21) 2493629/18-21 с присоединением заявки ¹вЂ” (23) Приоритет (43) Опубликовано 30.07.79, Бюллетень № 28 (45) Дата опубликования описания 30.07.79 (51) М.К .

Н ОЗК 3/284

Государственный комитет (53) УДК 621.373 (088.8) по делам изобретений и открытий (72) Автор изобретения

В. И. Лифшиц (71) Заявитель (54) ФОРМИРОВАТЕЛЬ ИМПУЛЬСОВ

Изобретение относится к импульсной технике и может быть использовано в автоматике и вычислительной техникс.

Известен формирователь импульсов, в котором выходы последовательно соединенных одновибраторов подключены к входам выходного элемента ИЛИ (1). Недостаток этого формирователя заключается в низкой помехоустойчивости.

Наиболее близким техническим решением к изобретению является формирователь импульсов, содержащий два одновибратора и триггер, выход которого соединен с вхо— дом первого одновибратора, а вход — с выходом второго одновибратора (2).

Однако этот формирователь обладает низкбй скважностью выходных импульсов.

Цель изобретения — увеличение скважности выходных импульсов.

Для этого в формирователе импульсов, содержащем два одновибратора и триггер, выход которого соединен с входом первого одновибратора, а вход — с выходом второго одновибратора, выход первого одновибратора подключен к входу второго одновибратора.

На чертеже приведена структурная электрическая схема формирователя импульсов, Формирователь импульсов содержит триггер 1 и два одновибратора 2, 3. Выход од- зО новибратора 3 соединен с входом 4 триггера 1, другой вход 5 которого является входом формирователя импульсов. Выход 6 триггера 1 соединен с входом одновибратора 2, а выход 7 является выходом формирователя импульсов, Формирователь импульсов работает следующим образом.

При поступлении импульса запуска на вход 5 формирователя опрокидывается триггер 1 и на выходе 7 формирователя формируется выходной импульс. От импульса с выхода 6 триггера 1 срабатывает одновибратор 2, который задним фронтом импульса запускает одновибратор 3. Триггер

1 задним фронтом одновибратора 3 опрокидывается и формирователь импульсов возвращается в исходное положение.

Формула изобретения

Формирователь импульсов, содержащий два одновибратора и триггер, выход которого соединен с входом первого одновибратора, а вход — с выходом второго одновибратора, отличающийся тем, что, с целью увеличения скважности выходных импульсов, выход первого одновибратора подключен к входу второго одновибратора.

Источники информации, принятые во внимание при экспертизе

677071

Составитель Ю. Еркин

Корректор И. Позняковская

Редактор Т. Рыбалова

Заказ 1690/5 Изд. М 454 Тираж 1060 Подписное

НПО «Поиск» Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Я-35, Раушская наб., д. 4/5

Типографп:, пр. Сапунова, 2

1. Авторское свидетельство СССР

Кз 186200, кл. Н ОЗК 5/00, 1965.

2. Приборы и техника эксперимента. М., 1975, Ко 3, с. 138.
