Реферат

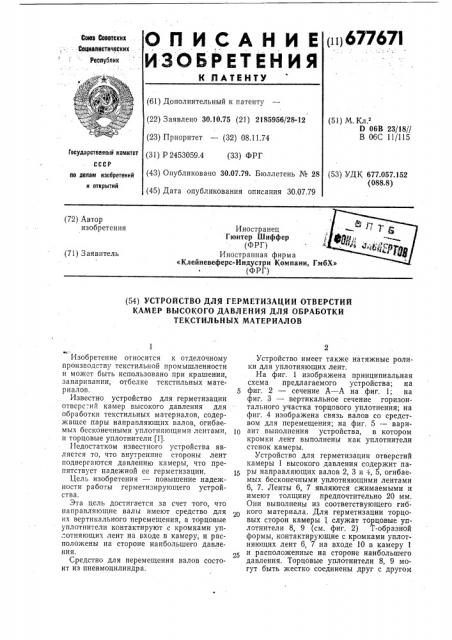

ОП ИСАН И Е

ИЗОБРЕТЕНИЯ

1i Ц 67767I

Союз Соввтских Социалистических

Республик

К ПАТЕНТУ (61) Дополнительный к патенту (22) Заявлено 30.10.75 (21) 2185956/28-12 (23) Приоритет — (32) 08.11.74 (31) P 2453059.4 (33) ФРГ (43) Опубликовано 30.07.79. Бюллетень ¹ 28 (45) Дата опубликования описания 30.07.79 (51) М. К .

D 06В 23/18//

В 06С 11/115

Государственный комитет ссСР (53) УДК 677.057.152 (088.8) по делам изобретений и открытий (72) Автор изобретения

Иностранец

Гюнтер Шиффер (ФРГ) Иностранная фирма

«Клейневеферс-Индустри Компани, Гмб

1 (ФРГ) (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ГЕРМЕТИЗАЦИИ ОТВЕРСТИЙ

КАМЕР ВЫСОКОГО ДАВЛЕНИЯ ДЛЯ ОБРАБОТКИ

ТЕКСТИЛЬНЫХ МАТЕРИАЛОВ

Изобретение относится к отделочному производству текстильной промышленности и может быть использовано при крашении, запаривании, отбелке текстильных материалов. 5

Известно устройство для герметизации отверс-ий камер высокого давления для обработки текстильных материалов, содержащее пары направляющих валов, огибаемых бесконечными уплотняющими лентами, 1р и торцовые уплотнители (1).

Недостатком известного устройства является то, что внутренние стороны лент подвергаются давлению камеры, что препятствует надежной ее герметизации. 15

Цель изобретения — повышение надежности работы герметизирующего устройства.

Эта цель достигается за счет того, что направляющие валы имеют средство для их вертикального перемещения, а торцовые уплотнители контактируют с кромками уп.-отняющих лент на входе в камеру, и расположены на стороне наибольшего давления. 25

Средство для перемещения валов состоит из пневмоцилиндра, Устройство имеет также натяжные ролики для уплотняющих лент.

На фиг. 1 изображена принципиальная схема предлагаемого устройства; на фиг. 2 — сечение А — А на фиг. 1; на фиг. 3 — вертикальное сечение горизонтального участка торцового уплотнения; на фиг. 4 изображена связь валов со средством для перемещения; на фиг. 5 — вариант выполнения устройства, в котором кромки лент выполнены как уплотнители стенок камеры.

Устройство для герметизации отверстий камеры 1 высокого давления содержит пары направляющих валов 2, 3 и 4, 5, огибаемых бесконечными уплотняющими лентами

6, 7, Ленты 6, 7 являются сжимаемыми и имеют толщину предпочтительно 20 мм.

Они выполнены из соответствующего гибкого материала. Для герметизации торцовых сторон камеры 1 служат торцовые уплотнители 8, 9 (см. фиг. 2) Т-образной формы, контактирующие с кромками уплотняющих лент 6, 7 на входе 10 в камеру 1 и расположенные на стороне наибольшего давления. Торцовые уплотнители 8, 9 могут быть жестко соединены друг с другом

677671

I0

55 с помощью траверс 11, 12, причем траверсы простираются до торцовых участков 13, 14 стенки камеры 1. К йертйкальному участку 15 каждого из торцовых уплотнителей примыкает горизонтальный участок 16.

Участки 15 и 16 обои уплотнителей имеют на своих свободных краях направленные друг против друга ребра 17, которые, уплотняя, прилегают к сторонам лент 6, 7 на уровне валов 2, 4, и находящихся рядом участков 18, 19 лент 6, 7. Конец участка 16 имеет прилегающее к лентам 6, 7 ребро 20.

Вместо ребер торцовые уплотнители могут иметь расположенную между ними и сторонами лент упругую уплотнительную полосу (см. фиг. 5).

Валы 2 и 4 установлены с возможностью вертикального перемещения — стрелки Б, валы 3, 5 также установлены с возможностью перемещения — стрелки В.

Между концами участков 15 уплотнителей 8, 9 находятся профильные планки 21, 22 с роликовым или т. п. уплотнением 23, установленным таким образом, что валы 2, 4 могут перемещаться в направлении стрелок Б, причем входное отверстие 10 остается постоянно герметизированным. При этом выбирается достаточное расстояние между профильными планками 21, 22 и лентами 6, 7, а роликовое уплотнение 23 сжимается до такой степени, что валы 2 и 4 могут перемещаться без нарушения герметизации.

При работе устройства валы 3 и 5, расположенные на выходе текстильного материала 24 из герметизирующего устройства в камеру, являются замыкающими. При их перемещении происходит герметизация полости камеры 1 по отношению к внешней среде с более низким давлением. Давление в полости камеры 1 также действует на участках 25, 26 внутри бесконечных лент и на участках 27, 28 с внешних сторон. Внутреннее давление действует в направлении стрелок Г, вследствие чего разность давлений в камере 1 и внешней атмосфере может быть полезной. При этом нет необходимости в дополнительных камерах давления с подводными и отводными проводами и вентилями между участками 25, 27 и 26, 28. Валы 3 и 5 действуют автоматически в качестве вентиля с одновременным определением нажима лент 6, 7 на уровне валов

3 и 5. Нажим бесконечных лент 6 и 7 на текстильный материал 24 можно варьировать при перемещении валов 2 и 4; Для изменейия нажйма между валами 2 и 3, 4 и 5 служат йатяжйые ролики 29, расположенные на внутренних поверхностях бесконечных лент 6 и 7. Ролики 29 могут перемещаться в горизонт альном йоложейии.

На фиг, 3 представлена схема герметизации ребер 17 горизонтального участка 6 торцового уплотнителя 9 относительно боковых кромок участков 18 и 19 лент 6, 7, между которыми пропущен текстильный материал 24. Уплотнитель укреплен на стенке 30 камеры 1 с помощью горизонтального участка 16. Кромки 31, 32 являются сжимаемыми, так что участки лент, находящиеся рядом с материалом 24 и вблизи участка 16, прилегают один к другому.

Кромки лент 6 и 7 могут служить в качестве бесконечного уплотнителя и образовывать уплотнительный язычок ЗЗ, скользящий вдоль внутренней стенки 30. При этом внутреннее давление камеры подается через провода 34 в пространство между валами 2 и 4, 3 и 5 (см. фиг. 5). Валы 2, 4 и

3, 5 перемещаются с помощью пневмоцилиндров 35, соединенных через карданные валы 36 и 37 с соответствующими валами, например, 2, 4.Формула изобретения

1. Устройство для герметизации отверстий камер высокого давления для обработки текстильных материалов, содержащее пары направляющих валов, огибаемых бесконечными уплотняющими лентами, и торцовые уплотнители, о т л и ч а ю щ е е с я тем, что, с целью повышения надежности работы, направляющие валы снабжены средством для их вертикального перемещения, а торцовые уплотнители контактируют с кромками уплотняющих лент на входе в камеру и расположены на сторонй наибольшего давления.

2, Устройство по п. 1, отличающееся тем, что средство для перемещения валов состоит из пневмоцилиндра.

3. Устройство по п. 1, о т л и ч а ю щ е е с я тем, что оно имеет натяжные ролики для уплотняющих лент.

Источники информации, принятые во внимание при экспертизе

1. Патент США № 3352129, кл. 68 — 5, опублик. 1972, 677671 гг
