Реферат

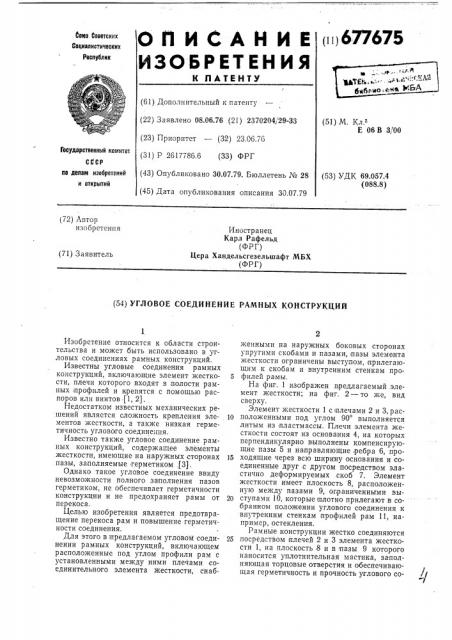

О Й И С А Н И Е,677675

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К ПАТЕНТУ (61) Дополнительный к патенту (22) Заявлено 08.06.76 (21) 2370204/29-33 (23) Приоритет — (32) 23.06.76 (31) P 2617786,6 (33) ФРГ (43) Опубликовано 30.07.79. Бюллетень № 28 (45) Дата опубликования описания 30.07.79 (51) М. КЛ.2

Е 06 В 3!00

Государственный комитет ло делам изобретений и открытий (53) УДК 69.057.4 (088,8) (72) Автор изобретения

Иностранец

Карл Рафельд (ФРГ) Цера Хандельсгезельшафт МБХ (ФРГ) (71) Заявитель (54) УГЛОВОЕ СОЕДИНЕНИЕ РАМНЫХ КОНСТРУКЦИЙ

Изобретение относится к области строительства и может быть использовано в угловых соединениях рамных конструкций.

Известны угловые соединения рамных конструкций, включающие элемент жестко- 5 сти, плечи которого входят в полости рамных профилей и крепятся с помощью распоров или винтов (1, 2).

Недостатком известных механических решений является сложность крепления эле- 10 ментов жесткости, а также низкая герметичность углового соединения.

Известно также угловое соединение рамных конструкций, содержащее элементы жесткости, имеющие на наружных сторонах 15 пазы, заполняемые герметиком (3).

Однако такое угловое соединение ввиду невозможности полного заполнения пазов герметиком, не обеспечивает герметичности конструкции и не предохраняет рамы от 20 перекоса.

Целью изобретения является предотвращение перекоса рам и повышение герметичности соединения.

Для этого в предлагаемом угловом соеди- 25 нении рамных конструкций, включающем расположенные под углом профили рам с установленными между ними плечами соединительного элемента жесткости, снабженными на наружных боковых сторонах упругими скобами и пазами, пазы элемента жесткости ограничены выступом, прилегающим к скобам и внутренним стенкам проф ил ей р а мы.

На фиг. 1 изображен предлагаемый элемент жесткости; на фиг. 2 — то же, вид сверху.

Элемент жесткости 1 с плечами 2 и 3, расположенными под углом 90 выполняется литым из пластмассы. Плечи элемента жесткости состоят из основания 4, на которых перпендикулярно выполнены компенсирующие пазы 5 и направляющие ребра 6, проходящие через всю ширину основания и соединенные друг с другом посредством эластично деформируемых скоб 7. Элемент жесткости имеет плоскость 8, расположенную между пазами 9, ограниченными выступами 10, которые. плотно прилегают в собранном положении углового соединения к внутренним стенкам профилей рам 11, например, остекления.

Рамные конструкции жестко соединяются посредством плечей 2 и 3 элемента жесткости 1, на плоскость 8 и в пазы 9 которого наносится уплотнительная мастика, заполняк щая торцовые отверстия и обеспечивающая герметичность и прочность углового со677675 фиг. 1

10

I I l (13 !! 1

Рu . z

Подписное

Изд. № 479

Тираж 591

Заказ 2125/3

Типографии, пр. Сапунова, 2 единения. Выступы 10 предохраняют от проникнoBãíèÿ влаги в полое пространство и являются дополнительными элементами жесткости.,: "„"

Формула изобрстения

Угловое соединение рамных конструкций, например, многослойного остекления, содержащее расположенные под углом профили рам с установленными 7между ними г;лечами соединительного элемента жесткости, снабженными на наружных боковых сторонах упругими скобами и пазами, отл и ч а ю:ц е е с я тем, что, с целью предотвращения перекоса рам и повышения герметичности соединения, пазы элемента жестко:тн orðàíê÷oíû выстугом, прилегаю5 щим к скобам и внутренним стенкам профилей рам.

Источники ин фар и ации„ принятыс во внимание при экспертизе

1. Патент Великобритании № 1394899, кл. Е 11,Е2М,1975.

2. Патент Голландии ¹ 7003090, кл.

Е 06 в 1/12, 1971.

3. Патент Великобритании № 1360790, кл. Е 11, 1974.
