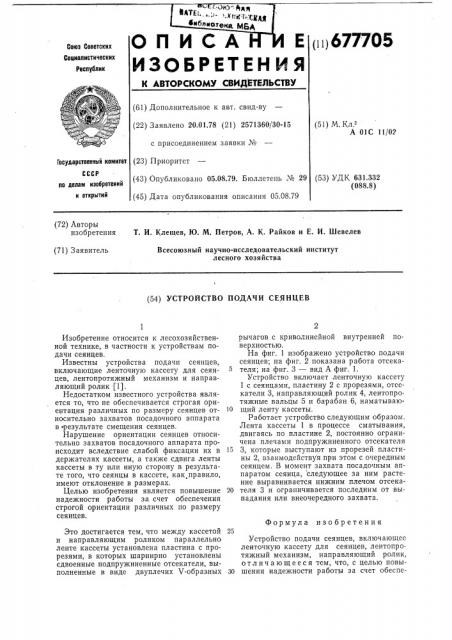

ОПИСА

Союз Советских

Социалистических

Республик

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 20.01.78 (21) 2571360/30-15 с присоединением заявки № (23) Приоритет (43) Опубликовано 05.08.79. Бюллетень № 29 (45) Дата опубликования описания 05.08.79 (51) М. Кл.

А 01С 11/02

Государственный комитет

СССР по делам изобретений н открытий (53) УДК 631.332 (088.8) (72) Авторы изобретения

T. И. Клещев, Ю. М. Петров, А. К. Райков и Е. И. Шевелев (71) Заявитель

Всесоюзный научно-исследовательский институт лесного хозяйства (54) УСТРОЙСТВО ПОДАЧИ СЕЯНЦЕВ

Изобретение относится к лесохозяйственной технике, в частности к устройствам подачи сеянцев.

Известны устройства подачи сеянцев, включающие ленточную кассету для сеянцев, лентопротяжный механизм и направляющий ролик (1).

Недостатком известного устройства является то, что не обеспечивается строгая ориентация различных по размеру сеянцев относительно захватов посадочного аппарата в -результате смещения сеянцев.

Нарушение ориентации сеянцев относительно захватов посадочного аппарата происходит вследствие слабой фиксации их в 15 держателях кассеты, а также сдвига ленты кассеты в ту или иную сторону в результате того, что сеянцы в кассете, как правило, имеют отклонение в размерах.

Целью изобретения является повышение 20 надежности работы за счет обеспечения строгой ориентации различных по размеру сея нцев.

Это достигается тем, что между кассетой 25 и направляющим роликом параллельно ленте кассеты установлена пластина с прорезями, в которых шарнирно установлены сдвоенные подпружиненные отсекатели, выполненные в виде двуплечих V-образных 30 рычагов с криволинейной внутренней поверхностью.

На фиг. 1 изображено устройство подачи сеянцев; на фиг. 2 показана работа отсекателя; на фиг. 3 — вид А фиг. 1, Устройство включает ленточную кассету

1 с сеянцами, пластину 2 с прорезями, отсекатели 3, направляющий ролик 4, лентопротяжные вальцы 5 и барабан 6, наматывающий ленту кассеты.

Работает устройство следующим образом.

Лента кассеты 1 в процессе сматывания, двигаясь по пластине 2, постоянно ограничена плечами подпружиненного отсекателя

3, которые выступают из прорезей пластины 2, взаимодействуя при этом с очередным сеянцем. В момент захвата посадочным аппаратом сеянца, следующее за ним растение выравнивается нижним плечом отсекателя 3 и ограничивается последним от выпадания или внеочередного захвата.

Формула изобретения

Устройство подачи сеянцев, включающее ленточную кассету для сеянцев, лентопротяжный механизм, направляющий ролик, отличающееся тем, что, с целью повышения надежности работы за счет обеспе677705

Фиг. 1

Фиг. д

Составитель Н. Белова

Техред Н. Строганова

Редактор О. Иванова

Корректор В. Петрова

Заказ 2006/15 Изд. № 1 Тираж 780 Подписное

НПО «Поиск» Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 чения строгой ориентации различных по размеру сеянцев, между кассетой и направляющим роликом параллельно ленте кассеты установлена пластина с прорезями, в которых шарнирно установлены сдвоенные подпружиненные отсекатели, выполненные в виде двуплечих V-образных рычагов с криволинейной внутренней поверхностью.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 330829, кл. А 01С 11/02, 1972.
