Флюс для сварки

Флюс для сварки

Иллюстрации

Показать все

Реферат

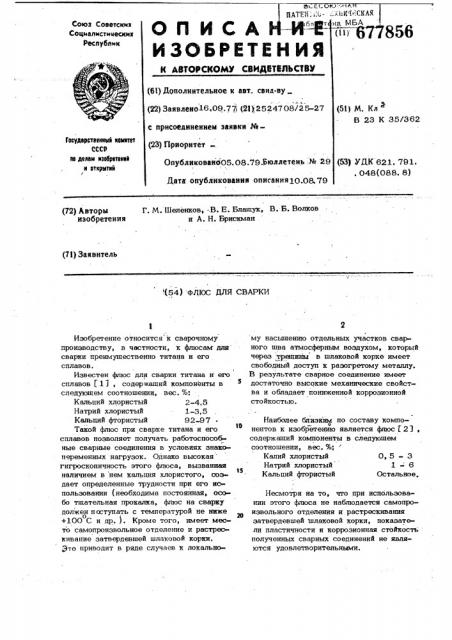

вс, -c ВО

ДАТЕБ ;4." 1 Ы Ъ.СКАЯ

< 677 56

Союз Советскнх

Соцвалмстмческмх

Республик

ОП ИСА

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (И) Дополнительное к авт. саид-ву (22) Заявлено16.09.77i (2l) 25247 08/2 5-27 с присоединением заявки №(23) Приоритет -.

Опубликовано05. 08.79.бюллетень: ¹ 29

Дата опубликования описания10.08,79 (5l) М. Кл

В 23 К 35/362

Гееударетвеннмй нвмнтет

СССР не делам нзебретеннй н еткрытнй

/ (бЗ) УЙК 621. 791., 048(088. 8) Г. М. Шеленков, В. Е. Блащук, В. Б. Волков и А. Н. Брискман (72) Авторы изобретения (71) Заявитель (54) ФЛЮС ДЛЯ СВАРКИ

Изобретение относится к сварочному производству, в частности, к флюсам для сварки преимущественно титана и его сплавов.

Известен флюс для сварки титана и его сплавов (1), содержащий компоненты в следующем соотношении, вес. %;

Кальций хлористый 2-4,5

Натрий хлористый 1-3, 5

Кальций фтористый 92-97

Такой флюс при сварке титана и его сплавов позволяет получать работоспособные сварные соединения в условиях энакопеременных нагрузок. Однако высокая гигроскопичность этого флюса, вызванная наличием в нем кальция хлористого, соз15 дает определенные трудности при его использовании (необходима постоянная, особо тщательная прокалка, флюс на сварку должен поступать с температурой не ниже о

+100 С и др. ). Кроме того, имеет место самопроизвольное отделение и растрескивание затвердевшей шлаковой корки. то приводит в ряде случаев к локальному насыщению отдельных участков сварного шва атмосферным воздухом, который через трещины в шлаковой корке имеет свободный доступ к разогретому металлу.

В результате сварное соединение имеет достаточно высокие механические свойства и обладает пониженной коррозионной стойкостью

Наиболее близким по составу компоР нентов к изобретению является флюс С27, содержащий компоненты в следующем соотношении, вес. %;

Калий хлористый 0,5-3

Натрий хлористый 1- 6

Кальций фтористый Остальное.

Несмотря на то, что при использовании этого флюса не наблюдается самопроизвольного отделения и растрескивания затвердевшей шлаковой корки, показатели пластичности и коррозионная стойкость полученных сварных соединений не являются удовлетворительными.

Таблица 1

Барий хлористо-фтористый

Калий хлористый

Натрий:хлористый

12 .

0,5

Кальций фтористый

86, 6

Предложенный флюс позволяет при казателй пластичности сварного соеди сохранении практическй тех же проч- " пения и снизить скорость коррозии постных характеристик повысить по- 40 (см. табл. 2).

Таблица 2

Прототип 92, 6-95 4 6, 2-6,8 цъ „

Предййгае"-. мый 91, 7-93, 0

7,3-7, 5

104-107

5,9

677856

4 цель изобретения - повышение плас но. Полная его прозрачность н легкая отделитичности и корроенонной стойкости свар- мость от вольфрамового прутка однородной ных соединений., затвердевшей шлаковой корки свидетельстПоставленная цель достигается тем," вуют о готовности расплава. P что флюс дополнительно содержит хлорис- 5 плав выМйвйбт в водоохлаждаемую то-фгористый барий при саедуюшем соот- йипу "с: зеркалом яэ нержавеюшей стали.

"ношении компонентов, вес. %: После застывания расплава производят его

Ба ий хлористо-фтористый 12 - 20 10 (состав которого соответствует формуле

Кальций фтористый OGT Hoo Ва CXg Ьа У ) вводится во флюс та.

Взвещенные калий хлористый, натрий ким образом, чтобы он образовал с ням хло истый и кальций фтористый тШател равномерную однородную механическую но перемешивают, засыпают в графнтовый смесь. для этого в специальном прис р с м испо» тигель, который затем с равномерным 5 cî6ëåíèì он и а ельно перемешивается с зазором по окружности устанавливают в остальной переплавленной и дро6йено индукторе установки ТВЧ. После этого частью флюса. производят расплавление шихты. Готов.ность Расплава конгролируют п-„-.ем от е я и б етения

pà пробы на вольфрамовый пруток н визуаль-;20 ставлены в табл. 1.

677856

Формула пзобретения-::Флюс для сварки преимущественно титана и его сплавов, содержащий калий хлористый, натрий хлористый и кальций фтористый, отличающийся тем, что, с целью повьппения пластичности и коррозионной стойкос:ги сварного соединения, флюс дополнительно содержит барий хлористортористый при следующем соотношений компонентов флюса, вес. %:

Калий хлористый 0,5-2

Натрий хлористый 1 - Э

Барий хлористо- фтористый 12 -20

Кальций фтористый Остальное, Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство Сс;Ср

¹ 508369, кл. В 23 К 35/362, . о 1. 10. 1974.

2. Авторское свидетельство СССР

¹ 164917, кл. В 23.К 35/362, 1. 10. 1974.

Составитель Е. Говорин

Редактор С. Головенко Техред, Л. Корректор Г, Наварова

Заказ 4471/5 Тираж 1222 Подписное

UHHHHH Государственного комитета СССР. по делам изобретений и открытий

1 13035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент, r. Ужгород, ул. Проектная. 4
