Реферат



Ъ

4, б_#_блнот кw ",я i Р

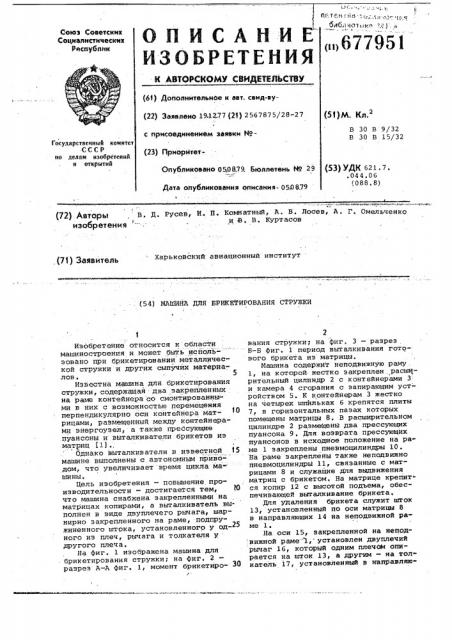

Союз Советских

Социалистическик

Республик (61) Дополнительное к авт. саид-ву(5t)pA. Кл.2 (22) Заявлено 19.12.77 (2т) 2567875/28-27

В 30 В 9/32

В 30 В 15/32 с присоединением заявки ИоГосударственный комитет

СССР но делам изобретений. и открытий

{23) ПриоритетОпубликовано 050879. Бюллетень Ио 29 (53) УДК 621. 7. .044.06

{088. 8) Дата опубликования описания- 058879

\ (72) дйтОру В Д Русев И П Комнатный, А. В. Лосев, А. Г. Омельченко изобретения .ЮЮ Ъ УМЪ.. Ж ю м

Харьковский авиационный институт. (71) 385lSHTGJlb (54) МАШИНА ДЛЯ БРИКЕТИРОВАНИЯ СТРУЖКИ!

Изобретение относится к области машиностроения и может быть исйользовано при брикетировании металлической стружки и других сыпучих материалов . 5

Известна машина для брикетирования стружки, содержащая два закрепленных на раме контейнера со смонтированными в них с возможностью перемещения перпендикулярно оси контейнера матрицами, размещенный между контейнерами знергоузел, а также црессующие пуансоны и выталкиватели брикетов из матриц f13 „

Однако выталкиватели в известной !5 машине выполнены с автономным приводом, что увеличивает время цикла машины, Цель изобретения — повышение производительности — достигается тем, Ю что машина снабжена закрепленными на матрицах копирами, а выталкиватель выполнен в виде двуплечего рычага, шарнирно закрепленного на раме, подпру" жиненного штока, установленного у од-25 ного из плеч, рычага и толкателя у другого плеча.

На фиг. 1 изображена машина для брикетирования стружки; на фиг. 2— разрез A-А фиг. 1, момент брикетиро- ЗО

°

2 вания стружки; на фиг. 3 — разрез

Б-Б фиг. 1 период выталкивания готового брикета иэ матрицы.

Машина содержит неподвижную раму .

1, на которой. жестко закреплен, расширительный цилиндр 2 с контейнерами 3 и камера 4 сгорания с эапирающим уст- ройством 5. К контейнерам 3 жестко на четырех шпильках 6 крепятся плиты

7, в горизонтальных пазах которых помещены матрицы 8, В расширительном цилиндре 2 раэме(ценй два прессующих пуансона 9, Для возврата прессующих пуансонов в исходное положение на раме 1 закреплены пневмоцилиндры 10.

На раме закреплены также неподвижно пневмоцилиндры 11, связанные с матрицами 8 и служащие для выдвижения матриц с брикетом. На матрице крепится копир 12 с высотой подъема, обеспечивающей выталкивание брикета.

Для удаления брикета служит шток

13, установленный по оси матрицы 8 в направляющих 14 на неподвижной раме 1.

На оси 15, закрепленной на неподвижной раме "1, установлен двуплечий рычаг 16, который одним плечом опирается на шток 13, а другим — на толкатель 17, установленный в направляю1

Тираж 818 Подписное

ЦНИИПИ 3 ак аэ 4 4 8 1/9

Филиал ППП Патент, г.ужгород ул.Проектная,4

"3 » "" " б77951 4 щих 14 на неподвижной раме l. Дл!!! -рицы в исходное положение, и цикл возврата в исходное положение штока повторяется.

13 и толкателя 17 служит пружина 18.

Работает машина следующим образом.

Подготовленная к брикетированию 4 орала изобретения стружка с помощью дозирующего устройства (на черт. не показано) подается Машина для брикетирования стружки, в контейнеры 3, одновременно с этим содержащая два закрепленных на раме подается в камеру сгорания 4 газовоз-. контейнера со смонтированными в них душная смесь.. "с возможностью перемещения перпендиПосле воспламенения смеси под дей- кулярно оси контейнера матрицами, ствием газов высокого давления прес- 10 размещенйый между контейнерами энергосующие пуансоны 9 движутся в. противо:i у з еerлr, а также прессующие пуансоны и положные стороны, В матрицах 8 o6pa- выталкиватели брикетов из матриц, ! эуются брикеты. Прессующие пуансоны отличающаяся тем, .что, с

9 возвращаются в исходное положение. целью повышения производительности, пневмоцилиндрами 10. - д она снабжена закрепленными на матриЭатем с помощью пневмоцйлийдров - цах копйрами, а выталкиватель выпол11.выдвигаются матрицы 8, при этом нен в виде двуплечего рычага, шарнир- копир 12 перемещает толкатель 17 вле- ; но закрепленного на раме, подпружинен so поворачивая рычаг 16 округ оси" ного штока, установленного у одного

15. Рычаг 16 перемещает шток 13, вы- ® из плеч рычага, и толкателя, разметалкивая брикет. Пружина 18 при этом щенного у другого плеча. сжимается. шток 13, рычаг 16 и тол- Источники ин4!ормации, принятые во катель 17 возвращаются в исходное внймание при экспертизе положение пружиной 18. ПосЛЕ- чего 1. АвтоРское свидетельство СССР

:пневмоцилиндр ll устанавливают мат- " 9 484728, Кл. B 3О В 9/32, 1973.
