Ограничитель высоты подъема крюковой обоймы крана

Ограничитель высоты подъема крюковой обоймы крана

Иллюстрации

Показать все

Реферат



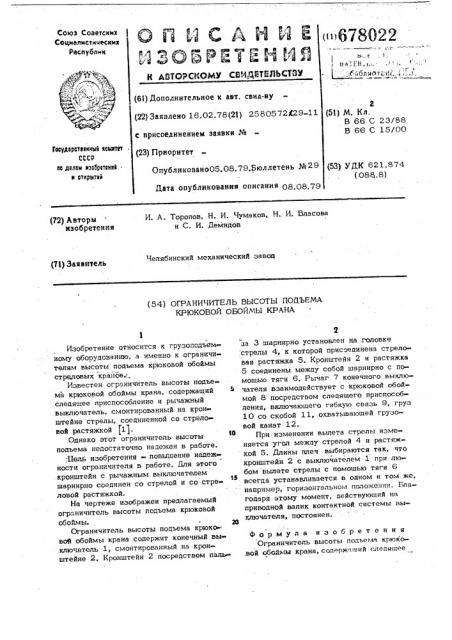

(и)678О22

"4 O G P E i E s l И й

С

Распублми

К АВТОРСИОМУ СВМДИТЖЛЬ4:ТВУ (61) Дополнительное к авт. саид-ву (22) Заявлено 16.02.78(21) 2580572К29-11 с присоединением заявки № (23) Приоритет

Опубликоваио05.08.79.Бюллетень № 29 г (51) М. Кл.

В 66 С 23/88

В 66 С 15/00

Гесударстеанкьй ксватет

СССР в делам касаратвнкки аткрыткй (53) УДК 621.874 (086. 8) Дата опубликования описания 08.08.79

И. A. Торопов, H. И. Чумаков, H.. И. Власова и С. И. Демидов (72) Авторы изобретения

Челябинский механический завод (71) Эаявитель (54) ОГРАНИЧИТЕЛЬ ВЫСОТЫ ПОДЪЕМА

КРЮКОВОЙ ОБОЙМЫ КРАНА

Изобретение относится к грузоподъемному оборудованию, а именно к ограничителям высоты подъема крюковой обоймы стреловых кранов..

Известен ограничитель высоты подъема крюковой обоймы крана, содержащий следящее приспособление и рычажный выключатель, смонтированный нв крон штейне стрелы, соединенной со стреловой растяжкой (lj.

Однако этот ограничитель высоты подъема недостаточно надежен в работе. .Цель изобретения - повышение надеж» ности ограничителя в работе. Для этого кронштейн с рычажным выключателем шарнирно соединен со стрелой и со стре

И ловой растяжкой.

На чертеже изображен предлагаемый ограничитель высоты подъема крюковой обоймы.

Ограничитель высоты подъема крюко вой обоймы крана содержит конечный вы« .ключатель 1, смонтированный на кронштейне 2, Кронштейн 2 посредством паль да 3 шарнирно установлен на,головке

:стрелы 4, к которой присоединена стреловая растяжка 5. Кронштейн 2 и растяжка

5 соединены между собой шарнирно с помощью тяги 6. Рычаг 7 конечного выключателя взаимодействует с крюковой обоймой 8 посредством следящего приспособления, включающего гибкую связь 9, груз

1 0 со скобой 1 1, охватывающей грузовой канат 12.

При изменении вылета стрелы изменяется угол между стрелой 4 и растяж.кой 5. Длины плеч .выбираются так, что кронштейн 2 с выключателем 1 при любом вылете стрелы с помощью тяги 6 всегда уствнавливается в одном и том же, например, горизонтальном положении. Бпвгодаря этому момент, действующий нв приводной валик контактной системы выключателя, постоянен.

Формула изобретения

Ограничитель высоты подъема крю ко вой обаймы крана, содержа иий следящее

678022

Составитель Т. Соколова

Техред М. Петко Корректор М. Йемчик

Редактор Ж. Рожкова

Заказ 4491/13 Тираж 992 Подписное

ЦНИ 1 И "осударственного комитета СССР по делам изобретений и открытий

11 3035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ПЛП "Патен ", г. Ужгород, ул. Проектная, 4 приспособление и рычажнь ". выкл эчатель, смонтированный на кронштейне стрелы, соединенной.со стреловой растяжкой, о т л и ч а ю ш и и с я тем, что, с целью повышения надежности ограничителя в работе, кронштейн с рычажным выключателем шарнирно соединен со стрелой и со стреловой растяжкой.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

No 548545, кл. В 66 С 15/ОО, 1975.
