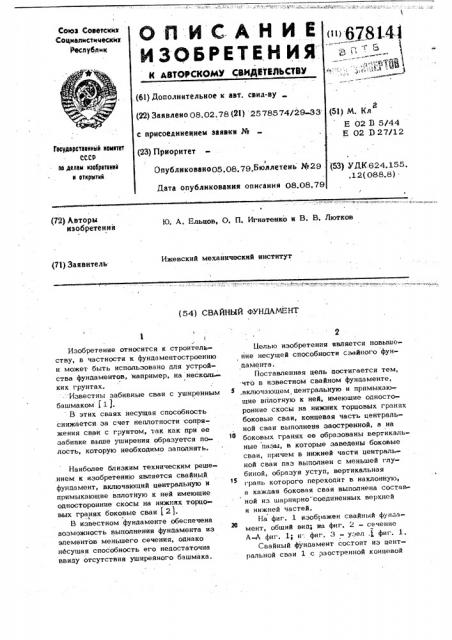

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (6!) Дополннтельное к an. свна-ву (22) Заявлено 08,02.78 (21) 2578574/29-33 (51) М. Кл

Е 02 3 5/44

Е 02 Э 27/12 с присоединением заявки № (23) Приоритет

Гкударственньй нюннтет

СССР в делам иэобретвннй н открытнй

Опубликовано 05.08. 79.Бюллетень № 29 (53) УДК 624.155. .12(088.8) .

Дата опубликования описания 08.08.79 (72) Авторы изобретения

Ю. А. Ельцов, О. П. Игнатенко н B. В. Лютков

Ижевский механический институт (71) Заявитель (54) СВАЙНЫЙ ФУНДАМЕНТ

Изобретение относится к строительству, в частности к фундаментостроению и может быть использовано для устройства фундаментов, например, на нескольких грунтах.

-- Известны забивные сваи с уширенным башмаком (1 ).

В этих сваях несущая способность снижается за счет неплотности сопряжения сваи с грунтом, так как при ее забивке выше уширения образуется полость, которую необходимо заполнять.

Наиболее близким техническим. решением к изобретению является свайный фундамент, включающий центральную и примыкающие вплотную к ней имеющие односторонние скосы на нижних торцо« вых гранях боковые сваи (21.

В известном фундаменте обеспечена возможность выполнения фунцамента из элементов меньшего сечения, однако несущая способность его недостаточна ввиду отсутствия уширеяного башмака.

Целью изобретения является повышение несущей способности свайного фундамента.

Поставленная цель достигается тем, что в известном свайном фундаменте, .включающем центральную и примыкающие вплотную к ней, имеющие односторонние скосы на нижних торцовых гранях боковые сваи, концевая часть центральной сваи выполнена заостренной, а на боковых гранях ее образованы вертикальные пазы, в которые заведены боковые сваи, причем в нижней части централь ной сваи паз выполнен с меньшей глубиной, образуя уступ, вертикальная грань которого переходят в наклонную, а каждая боковая свая выполнена составной из шарнирно соединенных верхней и нижней частей.

На фиг. 1 изображен свайный фунда20 мент, общий вид; на фиг. 2 — сечение

А-А фиг. 1; н . фиг. 3 — узел .g фиг. 1.

Свайный фундамент состоит из центральной сваи 1 с заостренной концевой

67&141

15

30

ФЙ8. ю7 частью 2 и примыканлцих вплотную к ней боковых свай 3, имеющих односторонние скосы 4 на нижних торцовых гранях, дающие ей возможность отклоняться на заданный угол в сторону. На боковых гранях 5 центральной сваи 1 образованы вертикальные пазы 6, в которые заведены боковые сваи 3, причем в нижней части 7 центральной сваи 1 паз 6 выполнен с меньшей глубиной, образуя уступ 8, вертикальная грань Э которого переходит в наклонную 10, а каждая боковая свая 3 выполнена составной из шарнирно соециненных верхней 1 1 и нижней 12 частей.

Вначале в грунт забивают цептральную Сваю 1,, затем 8 пазы центральной сваи вставляют и поочередно забивают боковые сваи 3. Односторонние скосы на нижних торцовых гранях боковых свай выполнены так, что при ее забивке давлейие грунта на внешнюю плоскость скоса не позволяет ему отклоняться от продольной оси, пока острие боковой сваи внутренней плоскостью не. начнет скользить в сторону по наклонной грани центральной сваи.

В верхней части; боковой сваи делает I ся отметка (на чертеже не показана), соответствующая достижению торцом 13 верхней части боковой сваи, уступа во

4 избежании перебивки и разрушения поверхностей соприкосновения.

Формула изобретения

Свайный фундамент, включающий центральную и примыкающие вплотную к ней, имеющие односторонние Скосы на нижних торцбвых гранях боковые сваи, о т л ичающийся тем,что, сцельюповышения несущей способности свайно1 о фундамента,, концевая часть центральной сваи выполнена заостренной, а на боковых гранях ее образованы вертикальные пазы, в которые заведены боковые сваи, причем в нижней части центральной сваи паз выполнен с меньшей глуби» ной, образуя уступ, вертикальная грань которого переходит в наклонную, а каждая боковая свая выполнена составной из шарнирно соециненных. верхней и нижней частей.

Источники информации, принятые во внимание при экспертизе

1. Метелюк Н. С. и др. "Сваи и свайные фундаменты", Справочное пособие, Киев, Будивельник, 1977, с. 130.

2. Заявка No 2547650, по которой принято решение о выцаче авт. св. кл. Е 02027/12, 23.11.77.
