Реферат

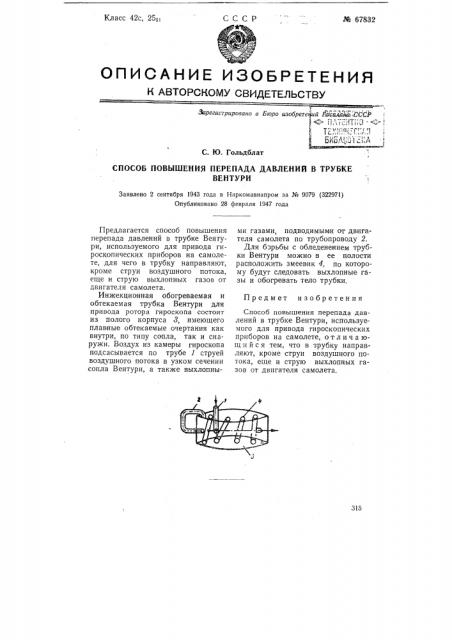

№ 67832

СССР

Класс 42с, 25;

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зарегистрировано в Бюро изобретений 1Ъсаяайи 1:ССР

С. Ю. Гольдблат

СПОСОБ ПОВЫШЕНИЯ ПЕРЕПАДА ДАВЛЕНИЯ В ТРУБКЕ

ВЕНТУРИ

Заявлено 2 сентября 1943 года в Наркомавиапром за Ке 9079 (322971) Опубликовано 28 февраля 1947 года ми газами, подводимыми от двигателя самолета по трубопроводу 2.

Для бэрьбы с обледенением трубки Вентури можно в ее полости расположить змеевик 4, по которому будут следовать выхлопные газы и обогревать тело трубки.

Предмет изобретения

315

Предлагается способ повышения перепада давлений в трубке Вентури, используемого для привода гироскопических приборов на самолете, для чего в трубку направляют, кроме струи воздушного потока, еще и струю выхлопных газов от двигателя самолета.

Инжекционная обогреваемая и обтекаемая трубка Вентури для привода ротора гироскопа состоит из полого корпуса 8, имеющего плавные обтекаемые очертания как внутри, по типу сопла, так и снаружи. Воздух из камеры гироскопа подсасывается по трубе 1 струей воздушного потока в узком сечении сопла Вентури, а также выхлопныСпособ повышения перепада давлений в трубке Вентури, используемого для привода гироскопических приборов на самолете, о т л и ч а юшийся тем, что в трубку направляют, кроме струи воздушного потока, еще и струю выхлопных газов от двигателя самолета.
