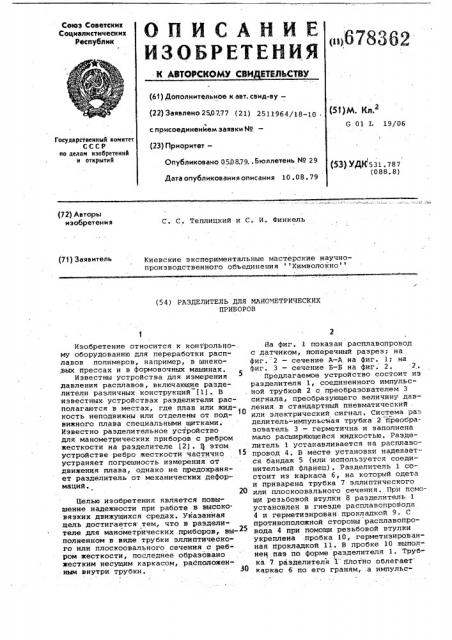

Союз Советских

Ссщиелистических

Республик оц678362 (61) Дополнительное к авт. свид-ву—

{51)м. КЛ.2

G 01 Ь 19/06 (22) Заявлено 250777 (21) 2511964/18-10

Ъ с присоединением заявки ¹â€”

Государственный комитет

СССР ио дедам изобретений и открытий (23) Приоритет—

Опубликовано 050879., Бюллетень ¹ 29

{53) УДК531.787 (088. 8) Дата опубликования описания 10 .08. 79 (72) Авторы изобретения

С. С. Теплицкий и С. И. Финкель (71) Заявитель

Киевские экспериментальные мастерские научнопроизводственного объединения Химволокно (54) РАЗДЕЛИТЕЛЬ ДЛЯ ИАНОМЕТРИЧЕСКИХ

ПРИБОРОВ

Изобретение относится к контрольно-. му оборудованию для переработки расплавов полимеров, например, в шнековых прессах и в формовочных машинах.

Известны устройства для измерения давления расплавов, включающие разделители различных конструкций (1}. В известных устройствах разделители располагаются в местах, где плав или жид-1 кость неподвижны или отделены от подвижного плава специальными щитками.

Известно разделительное устройство для манометрических приборов с ребром жесткости на разделителе (2J. В этом устройстве ребро жесткости частично устраняет погрешность измерения от движения плава, однако не предохраняет разделитель от механических деформаций.

Целью изобретения является повышение надежности при работе в высоко. вязких движущихся средах. указанная ,цель достигается тем, что в разделителе для манометрических приборов, выполненном в виде трубки эллиптического или плоскоовального сечения с ребром жесткости, последнее образовано жестким несущим каркасом, расположенным внутри трубки, ЗО

На фиг. 1 показан расплавопровод с датчиком, поперечный разрез; на фиг. 2 — сечение A-A на фиг. 1; на фиг. 3 — сечение Б-Б на фиг. 2. 2..

Предлагаемое устройство состоит из разделителя 1, соединенного импульсной трубкой 2 с преобразователем 3 сигнала, преобразующего величину давления в стандартный пневматический или электрический сигнал. Система ра=-. делитель-импульсная трубка 2 преобразователь 3 — герметична и заполнена мало расширяющейся жидкостью. Разделитель 1 устанавливается на расплавопровод 4. В месте установки надеваетcÿ бандаж 5 (или используется соединительный фланец). Разделитель 1 состоит иэ каркаса б, на который одета и приварена трубка 7 эллиптического или плоскоовального сечения. При помощи резьбовой втулки 8 разделитель 1 установлен в гнезде распланопровода

4 и герметизирован прокладкой 9, С противоположной стороны расплавопровода 4 при помощи резьбовой втулки укреплена,пробка 10, герметиэированная прокладкой 11. В пробке 10 выполнен паз по форме разделителя 1. Трубка 7 разделителя 1 плотно облегает каркас б по его граням, а импульсЛ-л

Фиг. 2

Составитель И. Невский

Редактор Л. Тюрина Техред A.Ùåïàíñêàÿ Еорректор С. Шекмар

Тираж 1073 Подписное

ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Иосква, Ж-35, Раушская наб., д. 4/5

Заказ 2480/51;! Йа3Б4ЙЖ.йь44!!! м!,:=-е = Й:филиал ППП Патент", r. Ужгород, ул. Проектная, 4

67 ! ная трубка 2 соединена с разделите+ лем 1 так, чтобы канал каркаса 6 вы ходил- в его внутреннюю полость.

При-воэнимиовении давления в расплавопроводе 4 и движения плаза вдоль расплавощювода (а также при отсутст:вин движения плава) разделитель,1 сооФцает зто же давление промежуточйой"жидкости и через нее — преобразователю 3 сигнала, При перемецении плава по расплавопроводу 4 усилие

- трейия плава через разделитель воспринимается каркасом 6, лежавшим на двух опорах во втулке 8 и пробке 10.

При демонтаже раэделителя 1 вывинчивают втулку 8, извлекают пробку 10 и разделитель 1 выбивают нз гнезда.

8З62.

1.

Формула изобретения

Разделитель для манометрических приборов, выполненный в виде трубки эллиптического или плоскоовального сечения с ребром жесткости вдоль больз шой оси, о т л и ч а ю ц и и с я тем, что, с целью повышения надежности при работе в высоковяэких движущихся средах, ребро жесткости обра зовано жестким несшим каркасом, ® расположенным внутри трубки.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

9 200240, .кл. G 01 Ь 19f06, 1967.

2. Авторское свидетельство СССР

9 509803, кл. 6 01 L 19/06, 1976 (прототип).
