Реферат

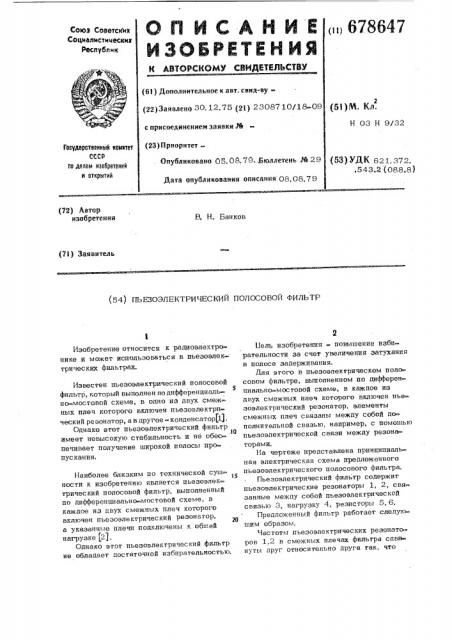

(и 678647

Союз Советсиик

Социалистических

Республики (61) Дополнительное к авт. свнд-ву(р )Заявлено 30. 12,75 (2t) 2308710/18-09 с присоединением заявки М (23)ПриорнтетОпубликовано 05. 08.79.,Бюллетень И 29

Дата опубликования описания 08.08.79

Н 03 Н 9/32

ocynapnseNNiN анктвт

СССР

Пи ДЯЛ6М N305PNTEHNfi и orNpwrNN (53) УДК 621,372. .543.2 (088.8) И. Н. Банков (54) ПЬЕЗОЭЛЕКТРИЧЕСКИЙ ПОЛОСОБОЙ ФИЛЬТР

Изобретение относится к радиоэлектронике и может использоваться в пьезоэлектричесии фильтрах.

Известен пьезоэлектрический попосовой фильтр, который выполнен по дифференпиаль5 но-мостовой схеме, в одно из двух смежных плеч которого включен пьезоэлектрический резонатор, авдругое-конденсатор(1).

Однако этот пьезоэлектрический фильтр .r0 имеет невысокую стабильность и не обеспечивает получение широкой полосы пропускания.

Наиболее близким по технической суш35 ности к изобретению является пьезоэлектрический полосовой фильтр, выполненный по дифференциально-мостовой схеме, в каждое из двух смежных плеч которого включен пьезоэлектрический резонатор, а указанные ппе*пт подключены к обшей нагрузке (2).

Однако этот пьезоэлектрический фильтр не обладает достаточной избирательностью.

Бель изобретения - повышение избирательности за счет увеличения затухания в полосе задерживания.

Йля этого в пьезоэлектрическом полосовом фильтре, выполненном по дифференпиапьно-мостовой схеме, в каждое из двух смежных плеч которого включен пьезоэлектрический резонатор, элементы смежных плеч связаны между собой дополнительной связью, например, с помошью пьезоэлектрической связи между резонаторами.

На чертеже представлена принпипиальная электрическач схема предложенного пьезоэлектрического полосового фильтра.

Пьезоэлектрический фильтр содержит пьезоэлектрические резонаторы 1, 2, связанные между собой пьезоэлектрической связью 3, нагрузку 4, резисторы 5, 6.

Предлсженный фильтр работает спелуюшим образом.

Частоты пьезоэлектрических резонаторов 1,2 в смежных плечах фильтра сдвинуты друг относительно друга так, что

678647

Составитель E. Любимова

Редактор И. Марховская Тзхред С Миг ай Корректор С. Билак

Заказ 4580/47 Тираж 1060 Подписное

ЦНИИПИ Государственного комитета СССР по делам изобретений и Открытий

113035, Москва, Ж-35, Раушская наб., g. 4/5

Фллнел ГЦ1П 11вгенг, г. Уегороо, ул. Проенгнвн, 4 частота параллельного резонанса одного плеча совпадает с частотой последовательного резонанса другого плеча. При этом реализуется частотная характеристика полосового фильтра с нижней частотой среза, соответствуюшей частоте последовательно- р го резонанса одного плеча, и верхней частотой среза, соответствуюшей частоте параллельного резонанса другого плеча.

Введение дополнительной пьезоэлектрической связи 3 выравнивает реактивные сопротивления плеч в полосе эадерживания, B связи с чем (t)wbTp имеет ярко выра>кенные полкса затухания. Так как при

ЭТОМ В ПЛЕЧИ фц«по ТРа ВНОСИ ТСЯ НЕКО ТО",)аЯ

ИНДУКТИВНОСТЬ в ПОЯ Вв«ЯЮТ Я ДОПОЛНИ ТЕЛЬ ные полюса затухания. Регулировка полоСЫ ПРОПУСКаияви фИЛЬтРа ЛЕГКа ОСУШЕСТВПЯется В широр;их-. пределах изменением величины дополнительной пьезоэлектрической связи 3 «побым известным.способом, например, механическим нагружением элемен-. та связи, Резисторы 5 и 6 служат для выравнивания частотной характеристики фильтра.

В предложенном фильтре значительно легче и проше осушествляется регулировка полосы пропускания, что делает фильтр

4 более технологичным в изготовлении. При этом регулировка полосы пропускания возможна не только на стадии изготовления, но и при эксплуатации фильтра.

Формула изобретения

Пьезоэлектрический полосоьой фильтр, выполненный по дифференциально-мостовой схеме, в каждом из двух смежных плеч которого включен пьезоэлектрический резонатор, а укаэанные плечи подключены к обшей нагрузке, о т л и ч а юш и и с я тем, что, с цепью повышения избирательности за счет увеличения затухания

В полосе задерживания, элементы смежных плеч связаны между собой дополнительной связью, например, с помошью пьезоэлектрической связи между резонаторами.

Источники информации, принятые во внимание при экспертизе

1. Патент Японии ¹ 48-34056, кп. 98/3/ А322, 1973.

2. Информационнсь-справочный листок

ГОНТИ-7 "Еестрансформаторный кварцевый фильтр", ¹7. 35.71, 1971.
