Устройство для передачи однополосных амплитудно- модулированных сигналов

Устройство для передачи однополосных амплитудно- модулированных сигналов

Иллюстрации

Показать все

Реферат

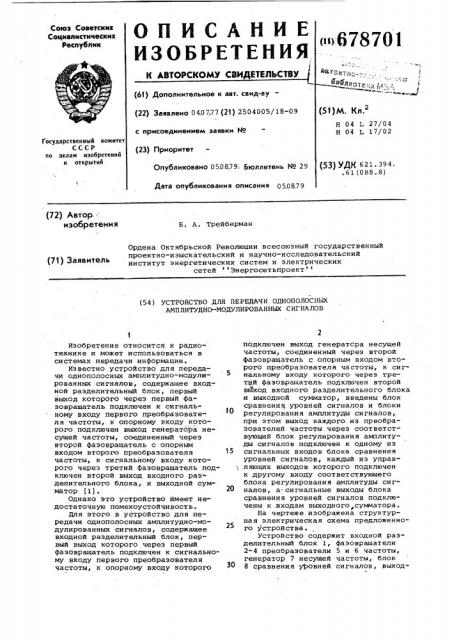

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик рц678701 (б3) Дополнительное к авт. свид-ву (22) Заявлено 040777 (21) 2504005/18-09 с присоединением заявки М (23) Приоритет (я)М. Кл.2

Н 04 L 27/04

Н 04 Ь 17/02

Государственный комитет

СССР по делам изобретений и открытий

Опубликовано 050879. Бюллетень М 29 (53) УДК 621. 394. .61 (088.8) Дата опубликования описания 050879 (72) Автор.: изобретения

Б. A. Трейберман

Ордена Октябрьской Революции всесоюзный государственный проектно-изыскательский и научно-исследовательский институт энергетических систем и электрических сетей Энергосетьпроект (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ПЕРЕДАЧИ ОДНОПОЛОСНЫХ

АМПЛИТУДНО-МОДУЛИРОВАН НЬИ С ИГ НА ЛОВ

20

Изобретение относится к радиотехнике и может использоваться в системах передачи информации °

Известно устройство для передачи однополосных амплитудно-модулированных сигналов, содержащее входной разделительный блок, первый выход которого через первый фазовращатель подключен к сигнальному входу первого преобразователя частоты, к опорному входу которого подключен выход генератора несущей частоты, соединенный через второй фазовращатель с опорным входом второго преобразователя частоты, к сигнальному входу которого через третий фаэовращатель подключен второй выход входного разделительного блока, и выходной сумматор (1).

Однако это устройство имеет недостаточную помехоустойчивость.

Для этого в устройство для передачи однополосных амплитудно-модулированных сигналов, содержащее входной разделительный блок, первый выход которого через первый фазовращатель подключен к сигнальному входу первого преобразователя частоты, к опорному входу которого подключен выход генератсра несущей частоты, соединенный через второй фаэовращатель с опорным входом второго преобразователя частоты, к сигнальному входу которого через третий фазовращатель подключен второй вь ход входного разделительного блока и выходной сумматор, введены блок сравнения уровней сигналов и блоки регулирования амплитуды сигналов, при этом выход каждого из преобразователей частоты через соответствующий блок регулирования амплитуды сигналов подключен к одному из сигнальных входов блока сравнения уровней сигналов, каждый иэ управ ляющих выходов которого подключен к другому входу соответствующего блока регулирования амплитуды сигналов, а-сигнальные выходы блока сравнения уровней сигналов подключены к .входам выходного сумматора.

На чертеже изображена структурная электрическая схема предложенного устройства.

Устройство содержит входной разделительный блок 1, фаэовращатели

2-4 преобразователи 5 и 6 частоты, генератор 7 несущей частоты, блок

8 сравнения уровней сигналов, выход678701

Формула изобретения

Составитель Е., Погиблов

P акто И. Ма ховская Тех М Келемеш Ко екто О. Билак

Заказ 4587/50 Тирах 775 Подписное

ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035 Москва, Ж-35 Ра скаЯ наб. д. 4 5

Филиал ППП Патент, г. Ужгород, ул. Проектная, 4 ной сумматор 9 и блоки 10 регулирования амплитуды сигналов.

Устройство работает следующим образом.

Исходный сигнал с полосой -частотF F„,с через входной разделительный блок 1 поступает одновременно через фазовращатели 2 и 3 соответственна на преобразователи

5 и 6. Фаэовращатели 2 и 3 в диапазоне частот F in Fr>ax создают постоянный сдвиг фаз равный М/2. Напряжение несущей частоты с генератора 7 поступает на преобразователь

5 непосредственно, а на преобразователь 6 — через фаэовращатель 4, co сдвигом частоты генератора 7 на далее сигналы через блоки 10, включенные на выходе каждого преобразователя 5 и 6, поступают на блок 8 сравнения уровней сигналов, который охвачен обратной связью с блоками 10, После сравнения уровней приходящих;сигналов в блок 8, автоматически включаются блоки 10 до полного выравнивания уровней сигналов, которые затем поступают на сумматор 9, где происходит суммирование сигналов с одной боковой частотой с высокой эффективностью подавления неиспользуемой боковой частоты.

Предложенное устройство позволяет одним циклом .преобразования перенести полосу частот исходного сигнала в любой частотный спектр с высокой эффективностью подавления неиспользуемой боковой полосы частот, что позволяет значительно улучшить качественные характеристики канала связи за счет снижения уровня помех, создаваемых остатками уровней неиспользуемой боковой полосы частот, и увеличения мощности, приходящей на передачу полезного сигнала.

5 устройство для передачи однополосных амплитудно-модулированных сигналов содержащее входной разделительный блок, первый выход которого через .первый фазовращатель под10 ключен к сигнальному входу первого преобразователя частоты, к опорному входу которого подключен выход генератора несущей частоты, соединенный через второй Фаэовращатель с опорным входом второго преобразователя частоты, к сигнальному входу которого через третий фаэовращатель подключен второй выход входного разделительного блока и выходной сумматор, о т л и ч а ю щ е е с я тем, что, с целью повыаения помехоустойчивости, введены блок сравнения уровней сигналов и блоки регулирования амплитуды сигналов, при этом выход каждого иэ преобразователей частоты через соответствующий блок регулирования амплитуды сигналов подключен к одному из сигнальных входов блока сравнения уровней сигналов, каждый иэ управляющих выходов которого подключен к другому входу соответствующего блока регулирования амплитуды сигналов, а сигнальные выходы блока сравнения уровней сигналов подключены к входам выходного сумматора.

Источники информации, принятые во внимание при экспертизе

1. Основы многоканальной связи под ред. Бобровской И. К., М., 40 Связь, 1975, с. 57-62.
